TBVNA-6000矢量网络分析仪电源环路控制测量（BODE环路分析仪）
发布时间：2025-03-13信息来源：国测电子
TBVNA-6000矢量网络分析仪电源环路控制测量（BODE环路分析仪）
1. 介绍
本应用笔记介绍了如何使用TBVNA-6000- BODE选件的矢量网络分析仪TBVNA-6000测量控制环路的稳定性.
在一个简单的DC/DC变换器的控制回路中插入一个TBJT01注入变压器来测量开环增益和相位，以便进行稳定性测试。
一旦TBVNA-6000配置用于回路稳定性分析，设置可以存储和重新加载，以供将来的测量。
2. 设置

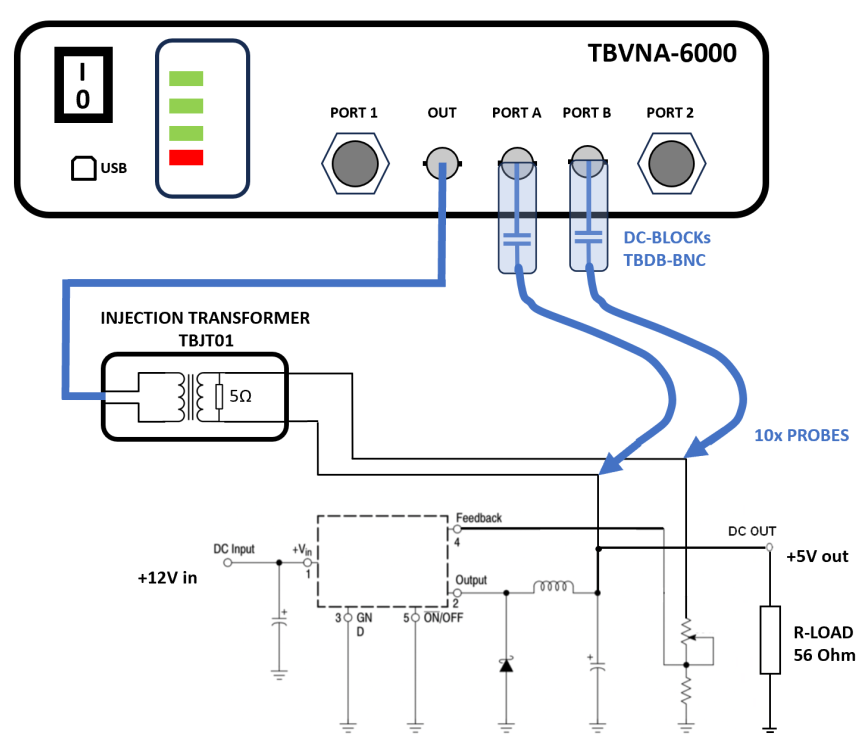

通过将电压调节电位器的高端位与DC/DC转换器的输出路径分离，打开反馈回路。将DC/DC转换器的正输出连接到注入变压器的一个输出插孔。将电位器的开口端连接到变压器的第二个输出插孔。
使用BNC电缆将注入变压器的输入端连接到TBVNA-6000的OUT端口。将TBVNA-6000附带的DC隔直器连接到PORT A和PORT B，以隔离反馈回路的直流偏置。如上图所示，将两根10倍示波器探头连接到DC隔直器上。
将示波器探头尖端连接到DC/DC转换器或注入变压器的输出端，如上图所示。
