- 名称：TBVC-SF6 VNA校准件 SMA/2.5mm校准件
- 厂商：TEKBOX
型号：TBVC-SF6

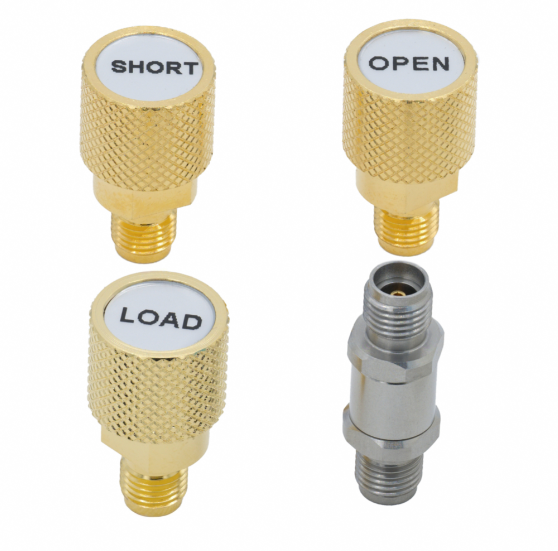

描述：TBVC-SF6 VNA校准件 SMA/2.5mm校准件TBVC-SF6是一款兼容2.5mm/SMA接口的矢量网络分析仪校准套件，包含开路器（OpeS）、短路器（Short）、负载（Load）和直通器（Through），适用于直流至6GHz频率范围内的OSLT校准(开路器（OpeS）、短路器（Short）、负载（Load）、直通器（Through）缩写OSLT）
TBVC-SF6 VNA校准件 SMA/2.5mm校准件TBVC-SF6是一款兼容2.5mm/SMA接口的矢量网络分析仪校准套件，包含开路器（OpeS）、短路器（Short）、负载（Load）和直通器（Through），适用于直流至6GHz频率范围内的OSLT校准(开路器（OpeS）、短路器（Short）、负载（Load）、直通器（Through）缩写OSLT）
技术指标
|
负载 |
Load |
|
接口类型 |
2.5mm-母 |
|
终端电阻 |
50Ω |
|
回波损耗 |
> 30dB |
|
直通 |
THROUGH |
|
接口类型 |
2.5mm-母 |
|
终端电阻 |
50Ω |
|
损耗 |
6.24 GΩ/s |
|
延时 |
75.17 ps |
|
短路 |
Short |
|
接口类型 |
2.5mm-母 |
|
终端电阻 |
50Ω |
|
损耗 |
7.08 GΩ/s |
|
延时 |
48.586 ps |
|
L0 |
5.59pH |
|
L1 |
-8.5598e-21 H/Hz |
|
L2 |
-3.092e-31 H/Hz² |
|
L3 |
-1.77e-42 H/Hz³ |
|
开路 |
Open |
|
接口类型 |
2.5mm-母 |
|
终端电阻 |
50Ω |
|
损耗 |
6.14 GΩ/s |
|
延时 |
46.3778 ps |
|
C0 |
4.1 fF |
|
C1 |
6.4125e-24 fF/Hz |
|
C2 |
-2.78e-35 fF /Hz² |
|
C3 |
-2.593e-44 fF /Hz³ |
|
其他 |
|
|
频率范围 |
DC-6GHz |
|
包装尺寸 |
145 x 145 x 55 mm |
|
重量 |
340g |
该校准套件文件已预装在我们的TBVSA-6000软件中，也可从我们的官网单独下载
