双端口矢网

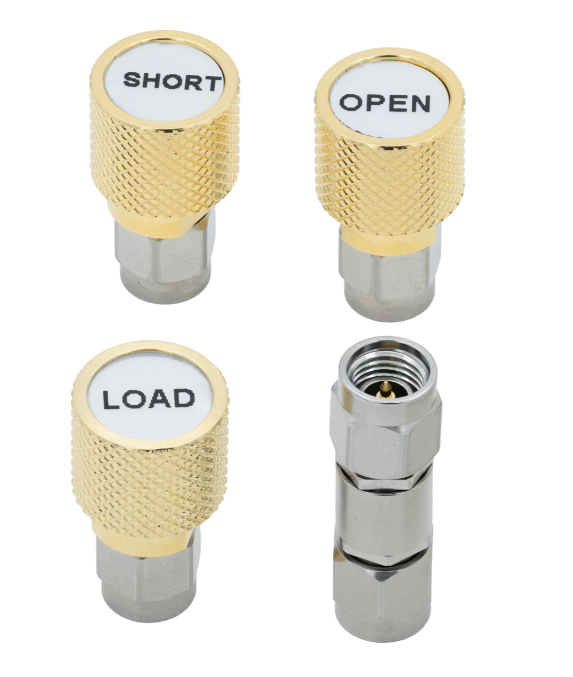

TBVC-SM6 VNA校准套件 2.5mm/SMA 6G是一款兼容2.5mm/SMA接口的矢量网络分析仪校准套件，包含开路器（OpeS）、短路器（Short）、负载（Load）和直通器（Through），适用于直流至6GHz频率范围内的OSLT校准(开路器（OpeS）、短路器（Short）、负载（Load）、直通器（Through）缩写OSLT）
TBVC-SM6 VNA校准套件 2.5mm/SMA
技术指标
|
负载 |
Load |
|
接口类型 |
2.5mm-公 |
|
终端电阻 |
50Ω |
|
回波损耗 |
> 30dB |
|
直通 |
THROUGH |
|
接口类型 |
2.5mm-公 |
|
终端电阻 |
50Ω |
|
损耗 |
6.3 GΩ/s |
|
延时 |
75.345 ps |
|
短路 |
Short |
|
接口类型 |
2.5mm-公 |
|
终端电阻 |
50Ω |
|
损耗 |
6.18 GΩ/s |
|
延时 |
46.544 ps |
|
L0 |
1.84pH |
|
L1 |
-3.0297e-21 H/Hz |
|
L2 |
-3.123e-31 H/Hz² |
|
L3 |
-5.38e-42 H/Hz³ |
|
开路 |
Open |
|
接口类型 |
2.5mm-公 |
|
终端电阻 |
50Ω |
|
损耗 |
8.46 GΩ/s |
|
延时 |
46.485 ps |
|
C0 |
-6.03 fF |
|
C1 |
5.16e-25 fF/Hz |
|
C2 |
4.13e-35 fF /Hz² |
|
C3 |
3.36e-45 fF /Hz³ |
|
其他 |
|
|
频率范围 |
DC-6GHz |
|
包装尺寸 |
145 x 145 x 55 mm |
|
重量 |
340g |
该校准套件文件已预装在我们的TBVSA-6000软件中，也可从我们的官网单独下载。
