EMI辐射骚扰测试 价格
发布时间：2017-07-13信息来源：国测电子
EMI辐射骚扰预测（摸底测试），多以频谱分析仪做EMI接收机（技术的进步，频谱仪应用EMI辐射骚扰测试中技术比较成熟），同时频谱仪外接天线或近场探头作为骚扰辐射的接收部分。由于骚扰信号电平较小，有些厂商在频谱仪输入端外置放大器（一般LCD显示性质的频谱分析仪都具有内置放大器功能）。

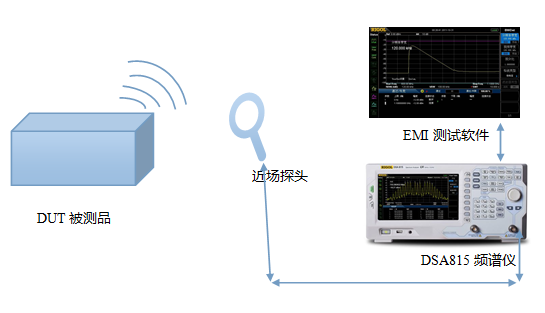

频谱仪为接收的EMI辐射骚扰测试框架图如下：
一、普源DSA815频谱仪
DSA815频率范围：9K - 1.5G （带前置放大器），作为接收处理
近场探头：作为辐射接收天线，接收后的信号送频谱仪（由于近场探头无增益，建议近
场探头离被测品较近）
同时近场探头也用于EMI整改，EMI故障点查找、定位。
EMI测试软件：DSA815选件
市场价格：17600左右

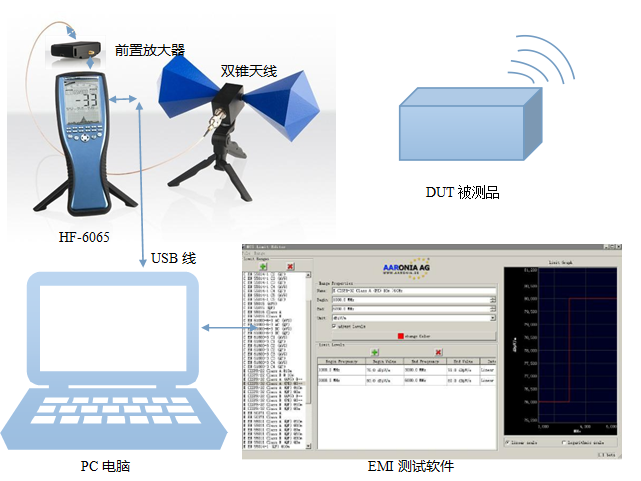

二、安诺尼HF-6065手持式频谱仪
HF-6065手持式频谱仪 频率范围：10M - 6G ，作为接收处理
双锥天线频率范围：30M - 1G，作为辐射接收天线，接收到的信号送至放大器
前置放大器频率范围：1M - 1G，信号放大
HF-6065手持式频谱仪需通过USB连接电脑（电脑安装MCS分析软件-EMI测试软件）
EMI测试软件内置多种EMI标准：EN55011(a/b)、EN55022(A/B).......
市场价格：6W左右
