AF天线系数的应用
发布时间：2020-01-20信息来源：国测
什么是天线的天线系数？

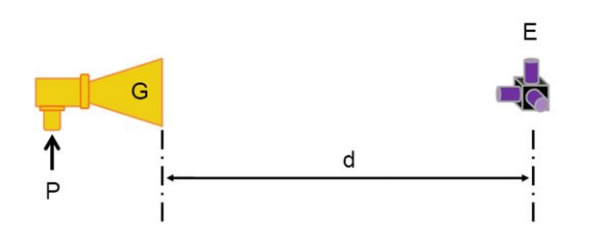

天线的天线系数（AF）是对天线显示的场电平与天线在其连接器处产生的实际电压之间的比较。这可以在下图中看到 。注意，天线系数随频率而变化，即对于相同的场强，但在不同的频率下，接收机产生的电压不是恒定的。
AF数据
通过进一步的说明，为天线生成AF数据的一种不是特别准确但简单的方法是在特定频率下以已知的场强照亮它，并使用接收器测量在天线连接器处产生的电压。在此示例中它不是特别准确的原因是，因为我们将使用抗扰度系统中使用的RF列来在天线频率范围（以等间隔的点频率覆盖）上创建已知的场强（例如10V / m）。然后用所讨论的天线替换现场探头，逐步穿过点频率，并测量并记录天线连接器处的电压
使用AF数据
天线供应商以图表形式提供了更为精确的AF数据。此数据输入到EMC软件，因此可以将天线系数添加到输入的电缆损耗等中。输入到软件中的所有数据均以dB为单位。
然后，可以通过将接收机上的电压读数和输入的数据进行简单的代数加法运算来确定EUT发出的场电平。
也就是说，在该频率下将以dBuV为单位的电压读数与该AF相加，并在该频率下将电缆损耗相加，以获得天线测得的实际场强。
