单极天线鞭状拉杆天线选择
发布时间:2021-02-28信息来源:国测电子

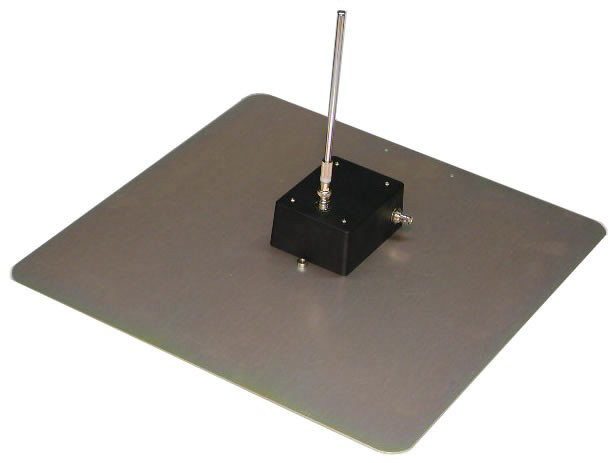

单极天线(鞭状拉杆天线)广泛用于场强辐射敏感度使用,其频率范围多是9KHz-30MHz, 分无源单极天线和有源单极天线.
无源单极鞭状拉杆天线常用于辐射的电磁干扰测试或屏蔽室内的发射电场天线。在EMC敏感度测量中,可以用来做发射天线使用,但是超过1V/m场强时,不太适合.
有源单极鞭状拉杆天线会呈高阻抗,与频谱仪或接收机很难匹配,因此需要将高阻抗转换成低阻抗输出,从而与接收机匹配(用阴极输出器或发射极输出器及场效应晶体管),其典型的天线系数为6dB,频率为14KHz-30MHz.
另外采用电池供电的单极天线,频率范围更宽1Kz-180MHz,
A.H.系统的单极天线是根据EMC相关标准FCC MIL-STD/TEMPEST进行研发生产的,其校准符合ANSI C63.5和IEEE-291 ECSM标准。 频率范围更是低至100Hz,0dB天线系数,非常适用于EMC相关测试.
A.H.系统提供有源和无源三种不同天线选择
551 频率范围:9KHz-40MHz(无源)
550-1B 频率范围:9KHz-60MHz (有源)
550-2B 频率范围:100Hz-60MHz(有源)
