- 名称：TBCMC-1通用射频扼流圈1Hz-1GHz
- 厂商：TEKBOX
型号：TBCMC-1
描述：TBCMC-1通用射频扼流圈1Hz-1GHz是一款通用射频共模扼流圈，主要用于在基于分流法的阻抗测量设置中衰减接地环路电流。TBCMC-1采用对称设计。
TBCMC-1通用射频扼流圈1Hz-1GHz是一款通用射频共模扼流圈，主要用于在基于分流法的阻抗测量设置中衰减接地环路电流。TBCMC-1采用对称设计。
应用
应用示例：使用分流法和TBVNA-6000测量0.47欧姆电阻
分流法是精确测量低阻抗值的首选方法。为了实现最高精度，分流法需要在信号路径中使用共模扼流圈。
设置步骤：
将起始频率设置为10Hz，停止频率设置为100MHz
将端口功率设置为-5dBm，并选择对数扫描
将测量带宽设置为100Hz

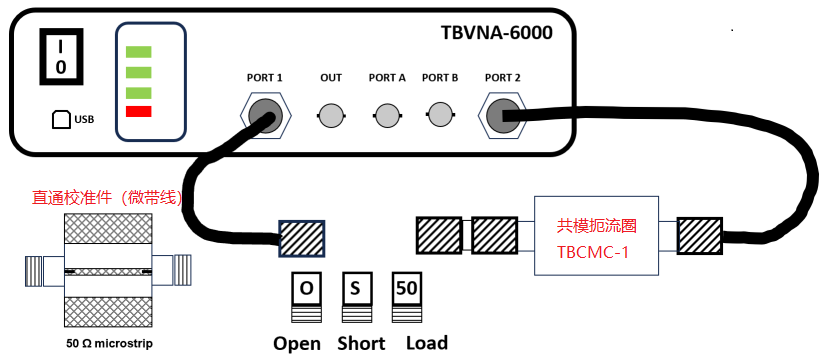

将合适的共模扼流圈连接到Port 2，并执行完整的 2端口校准

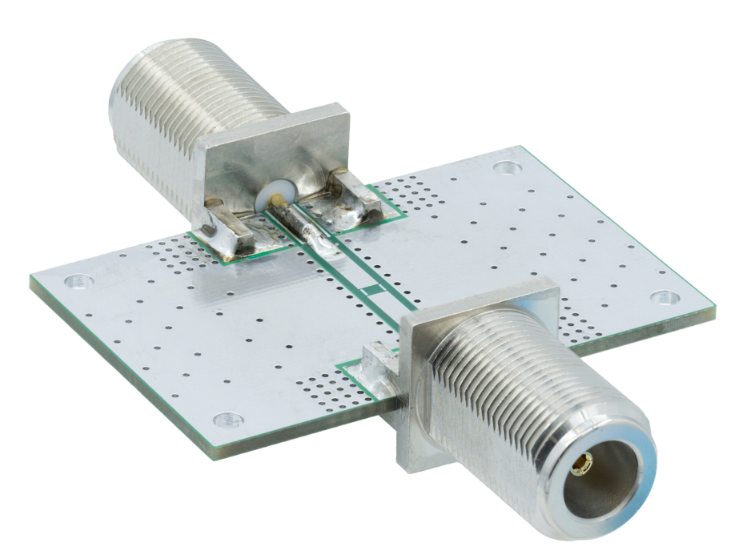

使用带有短50欧姆微带线的PCB作为直通标准件。该PCB后续将用于承载被测电阻（DUT）
技术指标
|
合规性 |
ROHS |
|
频率范围 |
1Hz-1GHz |
|
推荐频率范围 |
10Hz-500MHz |
|
差模额定功率 |
130W @最大（最高1G） |
|
差额额定电压 |
225Vpp@最大（最高1G） |
|
插入损耗（S21,S12） |
< 0.1 dB up to 10 MHz, typ. < 0.2 dB up to 100 MHz, typ. < 0.6 dB up to 1 GHz, typ |
|
共模抑制比 |
> 60 dB up to 1 MHz, typ. > 30 dB up to 100 MHz, typ. > 10 dB up to 1 GHz, typ. |
|
输入回波损耗（S11,S22） |
> 20 dB up to 1 GHz, typ. |
|
共模饱和电流 |
500mA 典型值 |
|
射频连接器 |
N型母-50Ω |
|
工作温度 |
0℃-60℃ |
|
尺寸 |
70 x 60 x 140 mm |
|
重量 |
350g |
|
质保 |
1年 |
