双端口矢网
- 名称：TBVC-NM6 VNA校准件 6G N公
- 厂商：TEKBOX
型号：TBVC-NM6

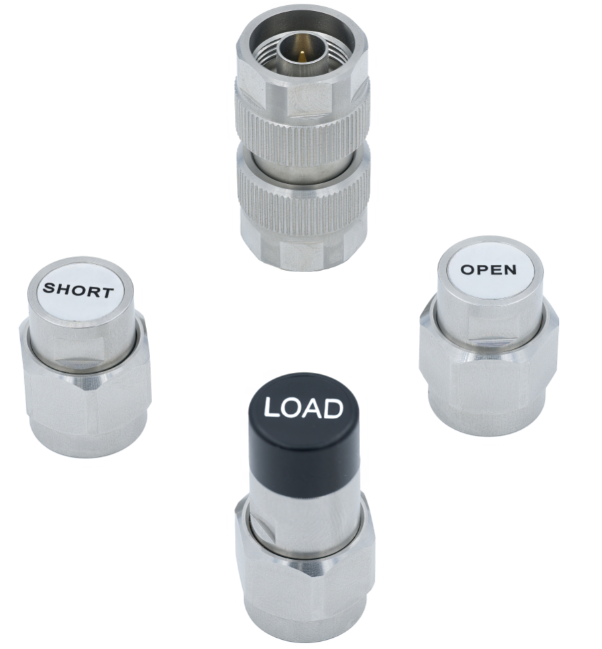

描述：TBVC-NM6 VNA校准件 6G N公是矢量网络分析仪的校准套件，包含开路器（Open）、短路器（Short）、负载（Load）和直通器（Through），适用于直流至6GHz频率范围内的OSLT校准(开路器（Open）、短路器（Short）、负载（Load）、直通器（Through）缩写OSLT）
TBVC-NM6 VNA校准件 6G N公是矢量网络分析仪的校准套件，包含开路器（Open）、短路器（Short）、负载（Load）和直通器（Through），适用于直流至6GHz频率范围内的OSLT校准(开路器（Open）、短路器（Short）、负载（Load）、直通器（Through）缩写OSLT）
TBVC-NM6 VNA校准件 6G N公
技术指标
|
负载 |
Load |
|
接口类型 |
N-母 |
|
终端电阻 |
50Ω |
|
回波损耗 |
> 35dB |
|
直通 |
THROUGH |
|
接口类型 |
N-母 |
|
终端电阻 |
50Ω |
|
损耗 |
2.92 GΩ/s |
|
延时 |
138.106 ps |
|
短路 |
Short |
|
接口类型 |
N-母 |
|
终端电阻 |
50Ω |
|
损耗 |
8.56 GΩ/s |
|
延时 |
17.847 ps |
|
L0 |
-4.41pH |
|
L1 |
-1.1e-22 H/Hz |
|
L2 |
-3.0e-32 H/Hz² |
|
L3 |
-4.2e-43 H/Hz³ |
|
开路 |
Open |
|
接口类型 |
N-母 |
|
终端电阻 |
50Ω |
|
损耗 |
1.9 GΩ/s |
|
延时 |
20.554 ps |
|
C0 |
-1.75 fF |
|
C1 |
1.95e-25 fF/Hz |
|
C2 |
2.3e-35 fF /Hz² |
|
C3 |
2.42e-45 fF /Hz³ |
|
其他 |
|
|
频率范围 |
DC-6GHz |
|
包装尺寸 |
145 x 145 x 55 mm |
|
重量 |
450g |
该校准套件文件已预装在我们的TBVNA-6000软件中，也可从我们的官网单独下载。
