高性价EMC诊断预测试硬件测试方案
发布时间:2020-01-21信息来源:国测
关于发射部份(EMI)
1.适用标准:
•FCC part15;
•CISPR25、CISPR23、CISPR11、CISPR15
•GB9254、GB17743
1.适用标准:
•FCC part15;
•CISPR25、CISPR23、CISPR11、CISPR15
•GB9254、GB17743

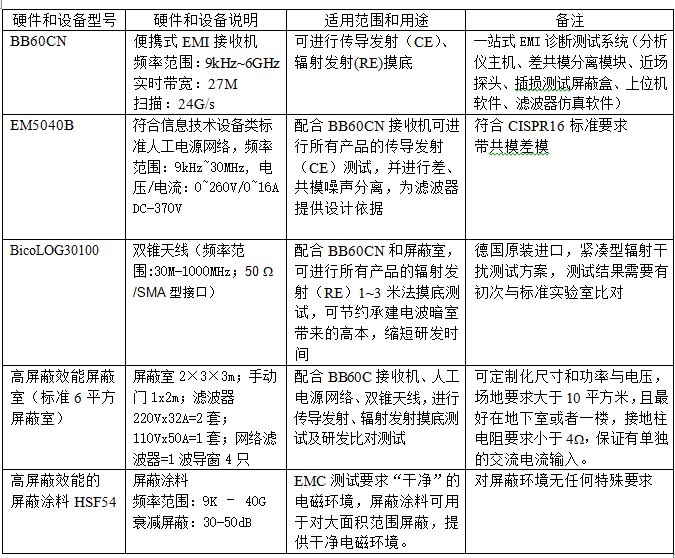

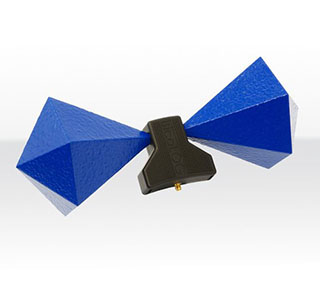

依托诊断系统为延伸,总体硬件方案如下:
方案优点:
节约客户测试在第三方实验室的传导发射、辐射发射带来的产品研发调试成本,以及相关人员的差旅成本;
缩短研发人员对产品EMI调试周期;
设备操作简易;
可提供滤波器仿真设计;
电感、电阻、电容器件的差损测试;
完整的磁性元器件差损(全频段)分析,并指导研发人员快捷设计好滤波器、滤波组件、PCB板级滤波电路。
高性价
方案缺点:
属于预测试系统,精度受限;
经过专业调校,传导发射测试可达到标准实验室结果的±3dB,辐射发射测试可达到标准实验室结果的±6dB;
辐射发射时,受大尺寸和大功率,强辐照产品影响大,屏蔽室有电磁波反射需要测试时过滤。

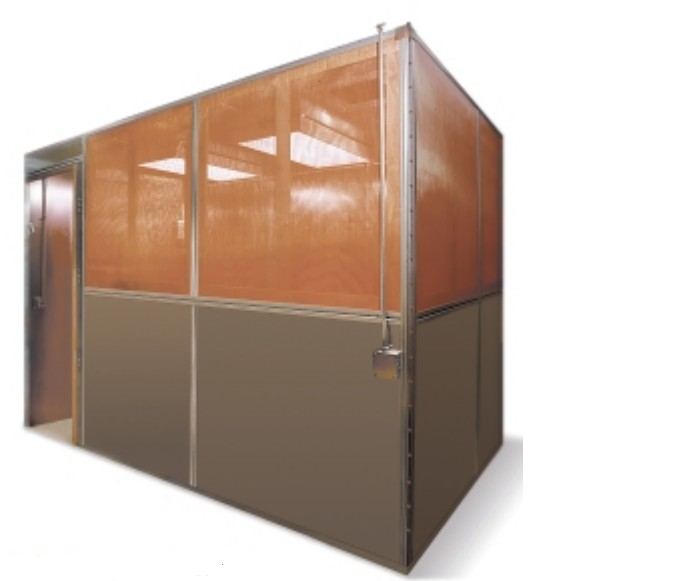

实验室设置照片

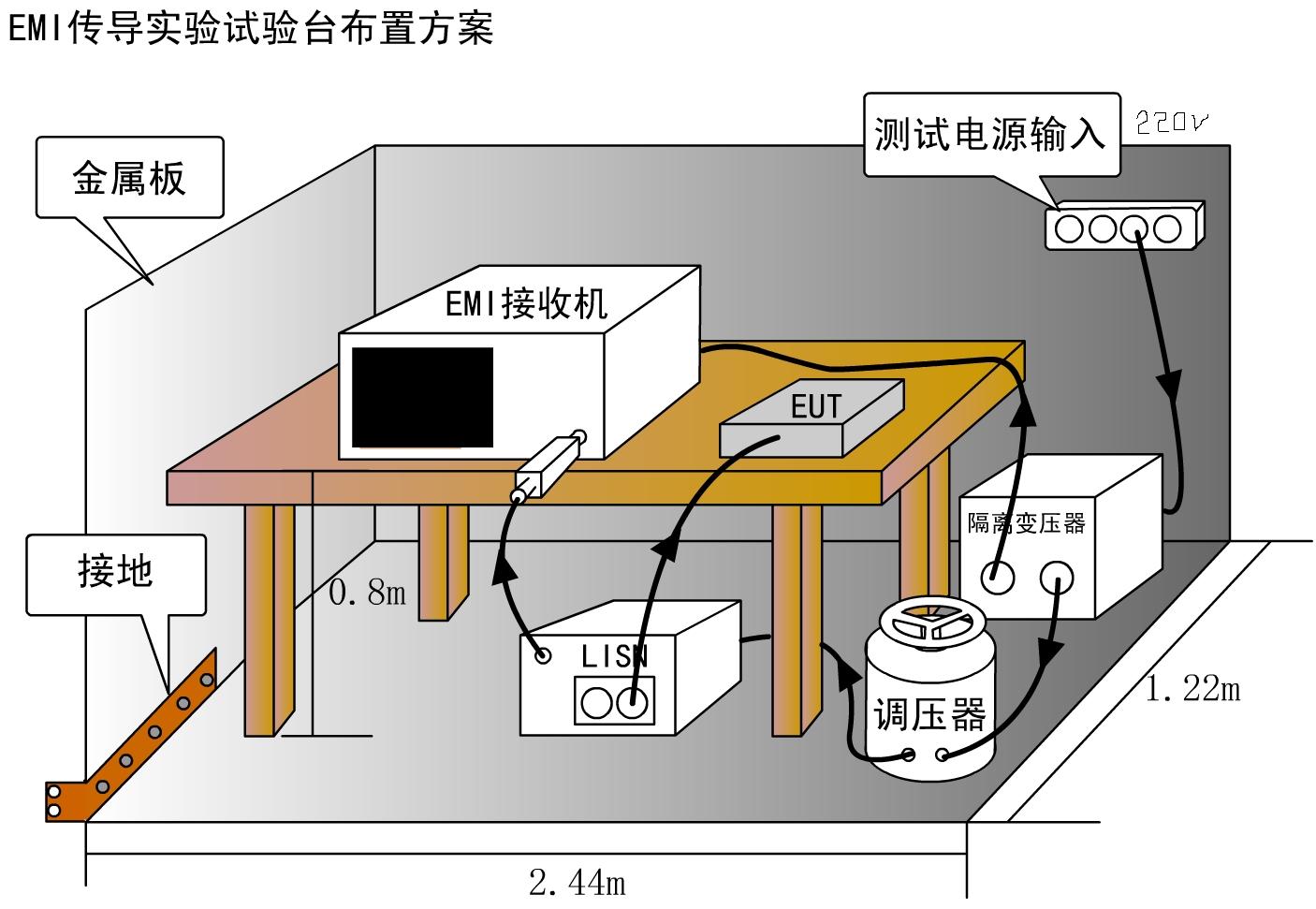

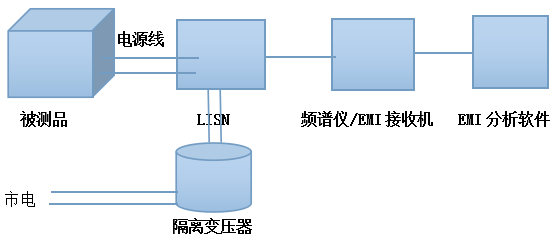

传导发射:参考标准要求
