应用方案
100K-10G屏蔽效能高性价测量方案
屏蔽效能检测
连续模式（100K-10G）
信号源：
频率范围：9K-6G @ 连续可调
输出电平：+10dBm @ 连续可调
波形方式：CW
频谱仪：
频率范围：9K-6G @ 连续可调
接收电平：+28dBm @最大
天线：低频天线+对数周期天线 （9K-10G）
100K-10G屏蔽效能测试

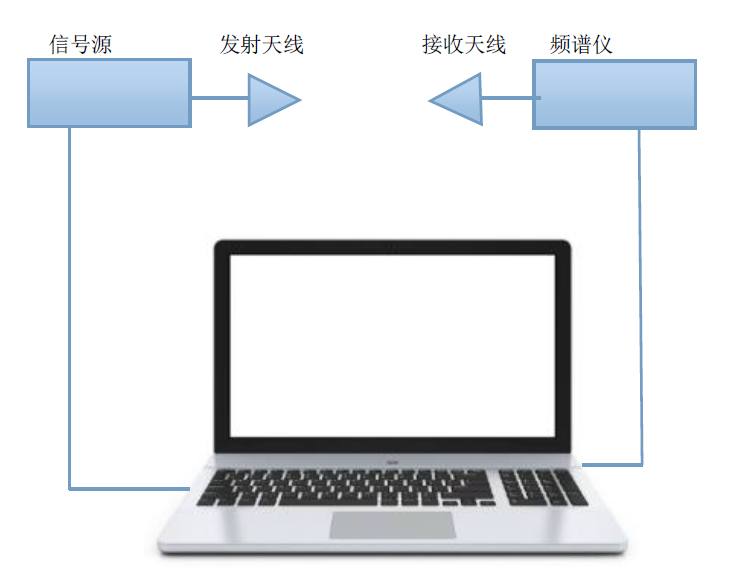

测试方式：信号源+频谱仪+天线
|
信号源型号 |
频率范围 |
输出功率 |
可选放大器 |
价格/放大器 |
|
USB-XXX |
100K-12G |
-12dBm~ -30dBm |
DC-20G/14dB |
13800 / 17000 |
|
技术指标
|
频率范围：100K – 12G @ 连续可调 输出电平：-12dBm ~ -30dBm @ 放大后 +2dBm ~ -16dBm 频率精度：±1ppm 电平精度：±2.0dB 调制方式：CW波 供电方式：USB 配合PC使用（中文操作软件） 特点：产品小巧、便携、宽频
|
|||
频谱仪型号
频率范围
测量最小信号
可选
价格
USB-XXXX
100K-12G
-129
~ -150dBm
-
23800
技术指标
频率范围：100K – 12G @ 连续可调
最小信号：-129 ~ -150dBm
频率精度：±1ppm
电平精度：±1.5dB@ 100K-6G; ±2.5dB@ 6G-12G
供电方式：USB接口
配合PC使用（中文操作软件）
特：产品小巧、便携、宽频
|
天线型号 |
频率范围 |
天线增益 |
价格 |
|
低频 高频 |
9K – 400M 400M - 10G |
- 5dBi |
7500*2= 15000 13500 *2=27000 |
|
技术指标
|
低频天线 高频天线 频率范围：9K-400M 频率范围：400M-10G 最大输入功率：5W 最大输入功率：100W 阻抗：50欧 阻抗：50欧 射频接口：SMA 增益：5dBi 固定接口：1/4螺母 射频接口：SMA 尺寸：180*180*50mm 固定接口：1/4螺母 重量：180g 尺寸：590*360*30mm
|
||
100K-10G屏蔽性能测试总价格：
信号源：13800 RMB
频谱仪：23800 RMB
天线：42000RMB
可选放大器：17000RMB @ DC-20G @15dB放大- 上一篇：产品EMC电磁兼容整改办法
