tekboxTEM小室开放式横电波小室用于EMC抗扰度测试
TEM Cell用于EMC一致性预测试---辐射抗扰度

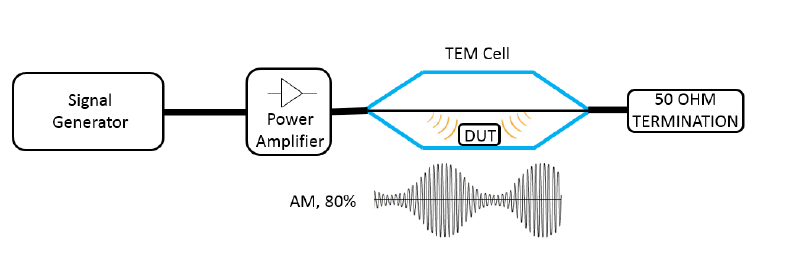

抗扰度测试由射频信号发生器输出经射频放大器后连接TEM单元，隔板将射频信号辐射到DUT中，射频信号通常是调幅（AM）或脉冲调制
抗扰度完整解决方案
频谱分析仪：可以使用普源DSA815、鼎阳SSA3021X，VSA6G2A或其他品牌，也可使用二手频谱仪（如N9020A）
射频功率放大器：我们Tekbox提供了一系列调制功率放大器，非常适合进行低成本的抗扰度测试。如：TBMDA1(40M-3G)、TBHDR1(30K-1.5G)等。这些放大器内置调制器以生成所需的调制格式，由频谱分析仪的跟踪源输出驱动，因此可以不投资RF信号发生器.
根据选择的调制信号放大器以及TEM单元，通过这种设置可以产生高达几百伏的场强，更多信息请参
考调制放大器的数据表。
考虑到电场与隔板正交，要考虑DUT测试最坏的情况，请将其定位在TEM单元内，使PCB迹线垂直与隔
板方向，使其暴露最大场强下.
TEM场强
隔板与TEM单元下（上）壁之间的电场（V/m）为
E=V/d，其中V是施加信号的RMS电压，d 是隔板与上（上）壁之间的距离，这基于简化的假设，即 E场是完全均匀/均匀分布的.
一个更实用的公式是 E=V*Cor/d，其中Cor是对DUT体积上的平均场强的校准因子，它是通过对单元横截面的场分布分析得出来的。
假设DUT放置在底壁与隔板的中间位置，那么我们可以使用具有足够精度的简化公式。
d=2.8cm E = (√(P*50Ω))*35.7
d = 5 cm E = (√(P*50Ω))*20
d = 10 cm E = (√(P*50Ω))*10
d = 15 cm E = (√(P*50Ω))*6.66
|
TBTC0，应用射频功率 |
隔板与壁之间最大的场强 |
|
10W（40dBm） |
799 V/m |
|
1W（30dBm） |
253 V/m |
|
0.1W（20dBm） |
82 V/m |
|
0.01W（10dBm） |
25 V/m |
TBTC0 ,场强与射频功率
|
TBTC1，应用射频功率 |
隔板与壁之间最大的场强 |
|
10W（40dBm） |
447 V/m |
|
1W（30dBm） |
141 V/m |
|
0.1W（20dBm） |
44 V/m |
|
0.01W（10dBm） |
14 V/m |
TBTC1 ,场强与射频功率
|
TBTC2，应用射频功率 |
隔板与壁之间最大的场强 |
|
10W（40dBm） |
224 V/m |
|
1W（30dBm） |
71 V/m |
|
0.1W（20dBm） |
22 V/m |
|
0.01W（10dBm） |
7 V/m |
TBTC2 ,场强与射频功率
|
TBTC3，应用射频功率 |
隔板与壁之间最大的场强 |
|
10W（40dBm） |
148 V/m |
|
1W（30dBm） |
47 V/m |
|
0.1W（20dBm） |
14 V/m |
|
0.01W（10dBm） |
5 V/m |
TBTC3 ,场强与射频功率
50欧射频负载连接TEM两个端口中的任何一个，并将另一个端口连接到信号发生器/射频功率发生器。将DUT放置在隔板下面，然后打开电源，扫描并观察DUT。在TEM外，电场以大约30dB/m的速度减小，因此在普通环境下操作它没什么影响。
在实验室中还将在功率放大器和TEM小室之间插入定向耦合器，并监测正向和发射功率，电磁兼容标准在应用场强方面有很大不同。EN6100-6-4等工业电子标准规定10V/m（在应用调制之前），而汽车制造的个别标准可能规定场强高达400V/m，所以场强决定了上述列表中射频功率放大器的要求。某些标准规定了调幅射频信号，其他标准规定了脉冲调制。
