TEM小室用于EMI辐射骚扰测量
发布时间：2021-04-25信息来源：国测
TEM小室用于EMI辐射骚扰测量单元与频谱分析仪或接收机配合使用，可以对产品EMC相关整改前后对产品进行测试验证，工程师可以清楚的看到整改效果.

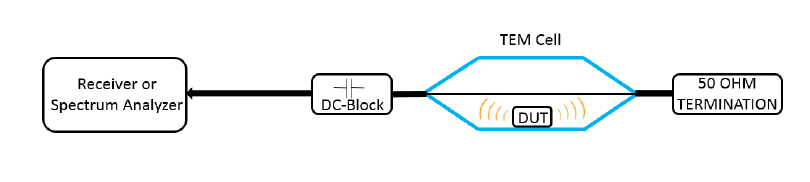

50欧负载连接TEM单元的两个端口中的任何一个，将DC-Block连接到另外一个端口，然后将其连接到频谱仪或接收机的输入端。将DUT放置在隔板下并打开电源。设置频谱仪或接收机的衰减为0dB，如果频谱仪带有前置放大器可以打开已增加测量动态范围。RBW设置为9KHz或对应标准的任何带宽，频谱仪轨迹线设置为最大保持，尽可能要频谱仪多次扫描以捕获DUT的脉冲或偶发信号.
EMC测量通常使用峰值检波器进行扫描是否超出限值，如果频谱仪或接收机上有杂散，则应使用准峰值检波器测量怀疑超出限值的杂散信号，准峰值检波器测量信号的包络加权峰值，根据信号的持续时间和重复率对信号进行加权。偶发信号将导致比频发信号更低的准峰值，由于准峰值测量性质，与简单的峰值测量相比，会消耗更多的时间，并且通常在具有高幅度杂散的频率区域中以较小的跨度执行。
TEM小室用于EMI辐射骚扰测量 TEM单元可以非常快速有效的识别可能导致EMC测量失败的潜在问题。根据经验，假设PCB位置不高出底壁1-2cm，那么任何幅度大于40dμV的杂散信号都将构成威胁。
通过关闭DUT的电源来进行快速检查，以确保不会因环境背景噪音的影响。尽管设计良好，TEM单元对来自外部的噪音信号不是很敏感。但是，连接到DUT的电缆可能会吸收背景噪音被将其引入到TEM单元。通常，在DUT断电的情况下也会出现此信号，因此可以轻松识别。在TEM单元中测得产品信号辐射骚扰降低，在认证测试实验室也会得到降低。
如果未通过认证一致性测试，请在TEM单元中对其进行测量并保持结果。然后进行整改，将一致性测量报告中记录杂散水平与TEM单元测得的杂散水进行比较，检查相差多少dB。整改设备，直到在TEM单元内测得的杂散电平相应下降为止
