- 名称：TBL5016-2人工电源网络 16A 9KHz-30MHz CISPR 16-...
- 厂商：tekbox
型号：TBL5016-2
描述：TBL5016-2人工电源网络 16A 9KHz-30MHz CISPR 16-1-2是一种线性阻抗稳定网络，用于根据CISPR 16-1-2标准测量9KHz至30MHz范围内的线路传导干扰。该设备设计用于测试电源电压高达240V和16A的单相交流供电设备
概述

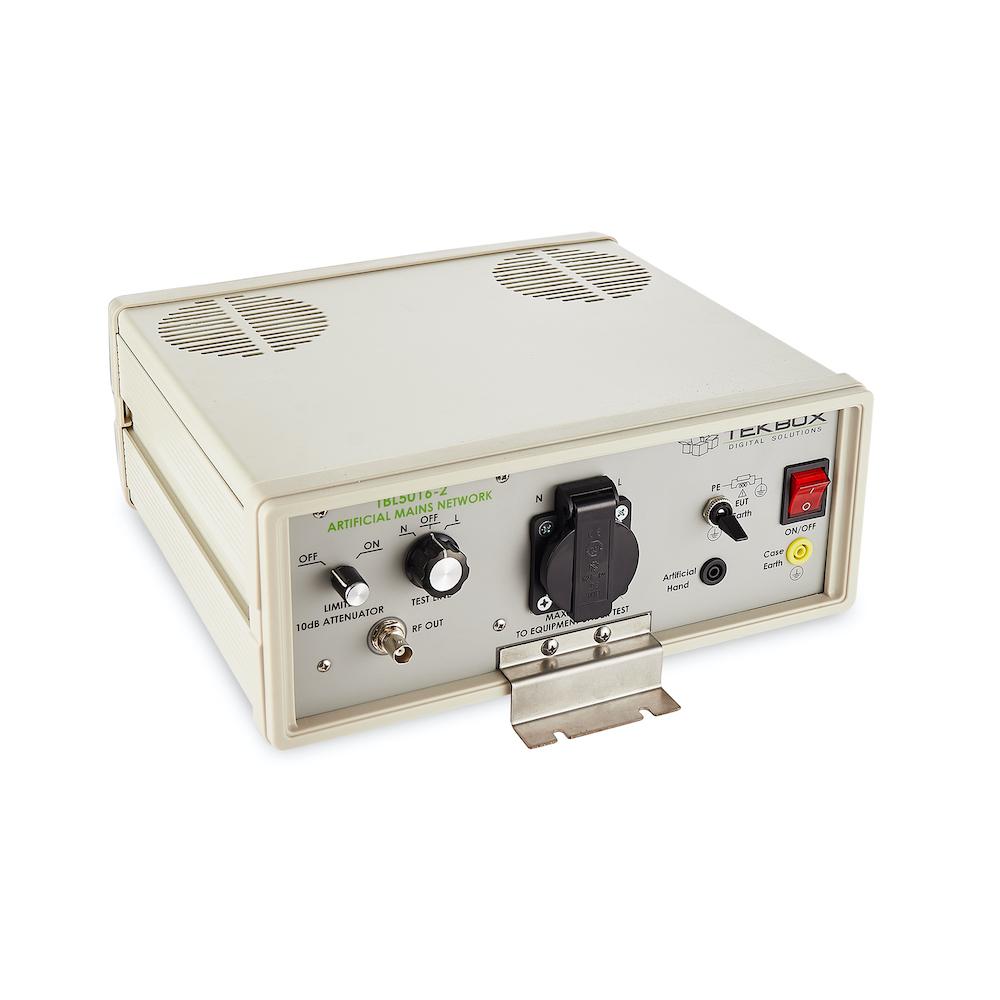

TBL5016-2 是一种线性阻抗稳定网络，用于根据CISPR 16-1-2标准测量9KHz至30MHz范围内的线路传导干扰。该设备设计用于测试电源电压高达240V和16A的单相交流供电设备.
传导噪声可以在相位和中性导线上测量。TBL5016-2配备了一个可切换的限制器/衰减器和一个人工连接，该设备可与国家/地区特定的DUT连接器一起使用。
TBL5016-2符合CISPR 16-1-2。根据CISPR 16-1-2标准兼容设计和设置规范，TBL5016-2 V-LISN具有高接地泄漏电流和非标准隔离，因此无法满足EN 61010-1的安全要求。
为了防止致命电击的危险，操作员有责任确保采取符合IEC 60364-4-41和IEC 60364-5-54的保护措施，并遵守本手册的所有安全相关信息。
符合CISPR-16-1-2
外观设计简单方便
应用
传导骚扰测试
技术指标
|
频率范围 |
9KHz-30MHz |
|

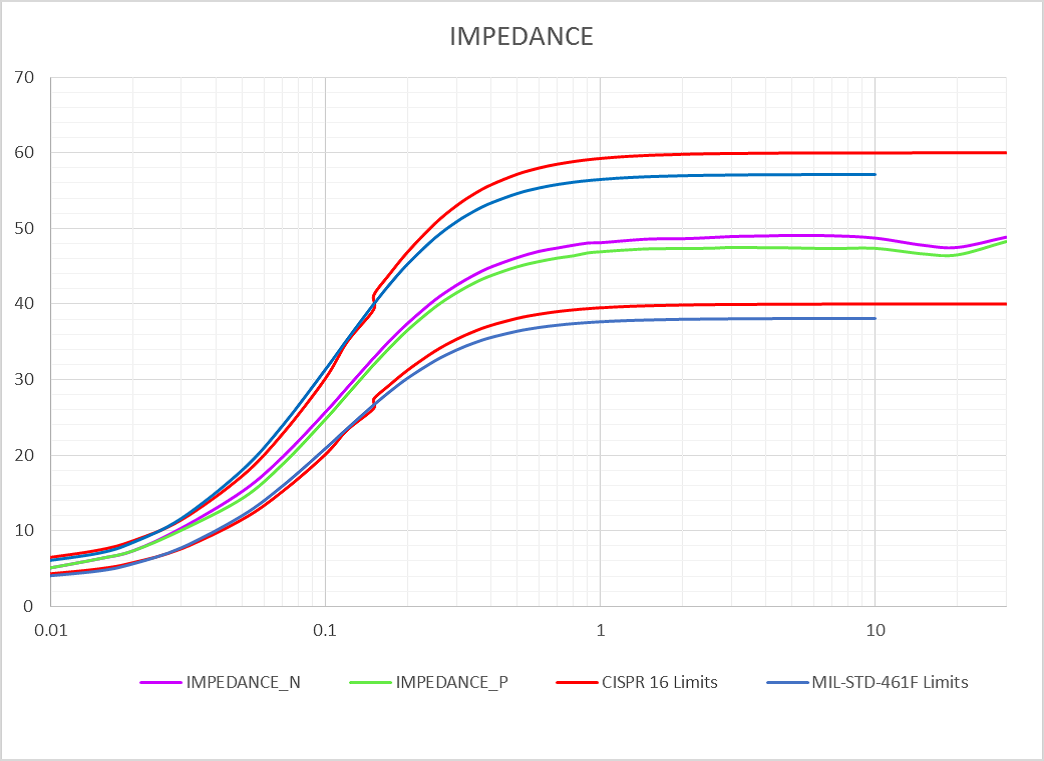

阻抗 |
50 Ω ║ (50 µH + 5 Ω) |
|
仿真手 |
220 pF + 511 Ω |
|
可切换PE |
50 Ω ║ 50 µH |
|
最大电流 |
16A |
|
限幅器/衰减器 |
10dB ,150KHz-30MHz |
|
线电压 |
0-250V AC（50/60Hz） |
|
DUT插座 |
特定国家/地区 |
|
测量连接器 |
50Ω，BNC |
|

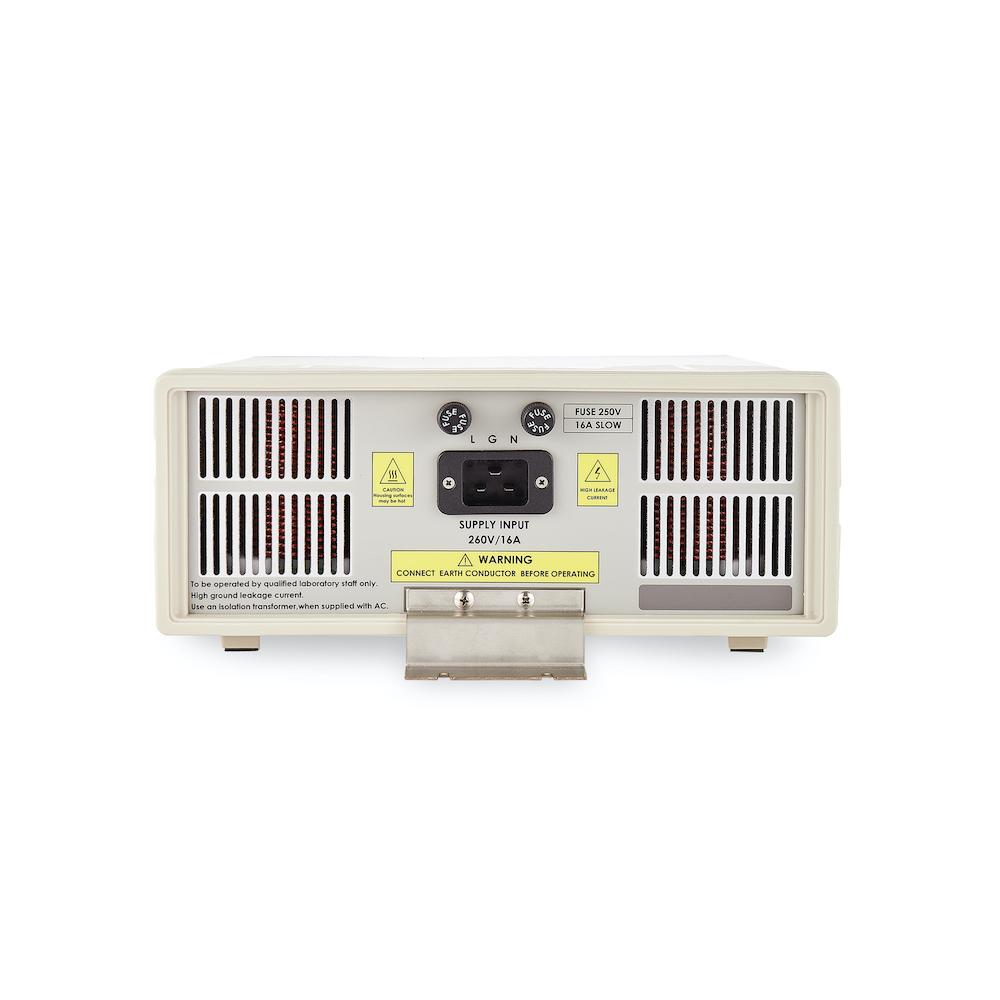

电源连接器 |
IEC 60320 C19 |
|
工作温度范围 |
+5°C … + 40°C; 5% to 80% RH |
|
安全等级 |
安全等级 I，IEC 1010-01 |
|
质保 |
1年 |
