- 名称：TBL5016-3三相人工电源网络（LISN线性阻抗稳定网络）9KHz-30MH...
- 厂商：tekbox
型号：TBL5016-3
描述：TBL5016-3三相人工电源网络（LISN线性阻抗稳定网络）9KHz-30MHz TBL5016-3是一种线路阻抗稳定网络，用于根据 CISPR 16-1-2 标准测量 9 kHz 至 30MHz 范围内的线路传导干扰。该设备设计用于测试电源电压高达 450V/260V 和 16A 的三相和单相交流供电设备
概述
TBL5016-3三相人工电源网络（LISN线性阻抗稳定网络）是一种线路阻抗稳定网络，用于根据 CISPR 16-1-2 标准测量 9 kHz 至 30MHz 范围内的线路传导干扰。该设备设计用于测试电源电压高达 450V/260V 和 16A 的三相和单相交流供电设备。可以在每相和中性导体上测量传导噪声。TBL5016-3 为每个相位和中性线提供独立的 RF 输出，因此可以与TBLM1耦合，以将发射分为共模和差模分量。单相 DUT 插座可提供特定国家/地区的变体。
三相人工电流网络TBL5016-3不提供内置限幅器/衰减器，测试连接频谱仪或接收机时，建议外接TBFL1限幅器防止损坏接收器
为了防止致命电击的危险，操作员有责任确保采取符合IEC 60364-4-41和IEC 60364-5-54的保护措施，并遵守本手册的所有安全相关信息。
产品特点
符合CISPR-16-1-2
外观设计简单方便
单相/三相 二合一
4 路独立输出 每相独立输出
共模 差模干扰测量
应用
-
传导骚扰测试

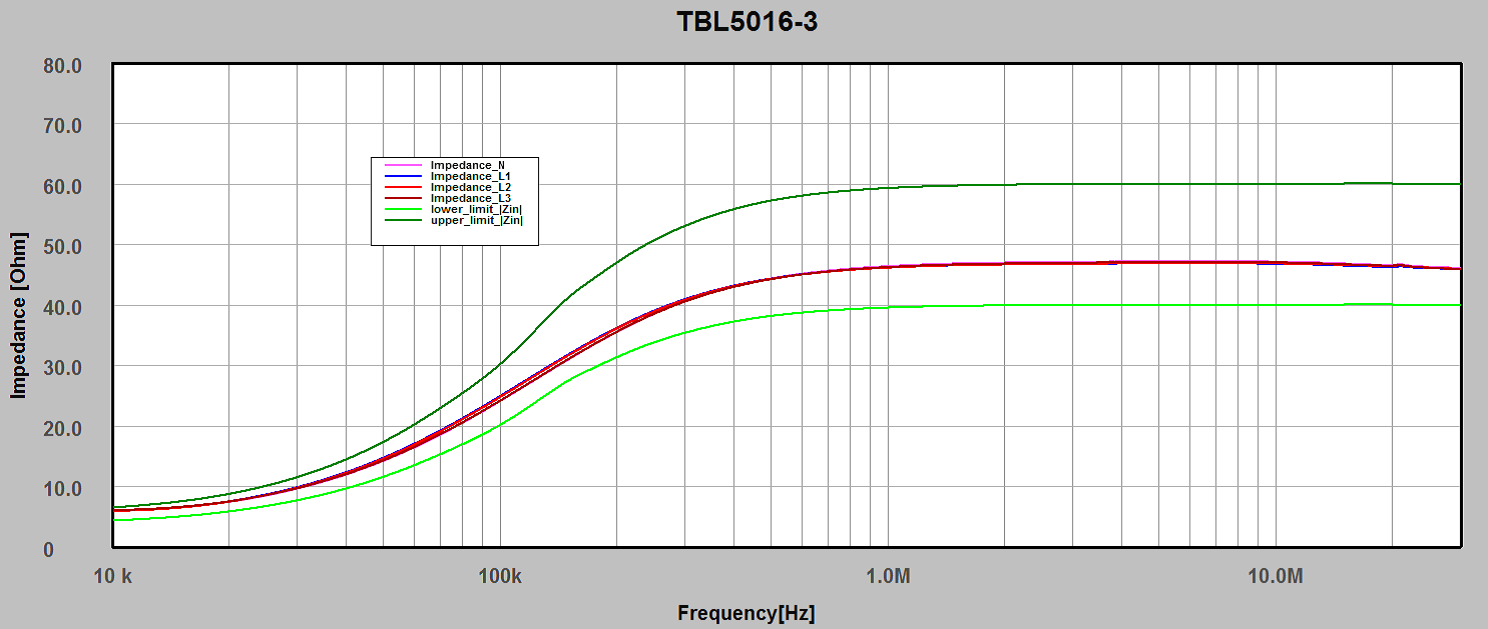

阻抗
三相人工电源网络TBL5016-3

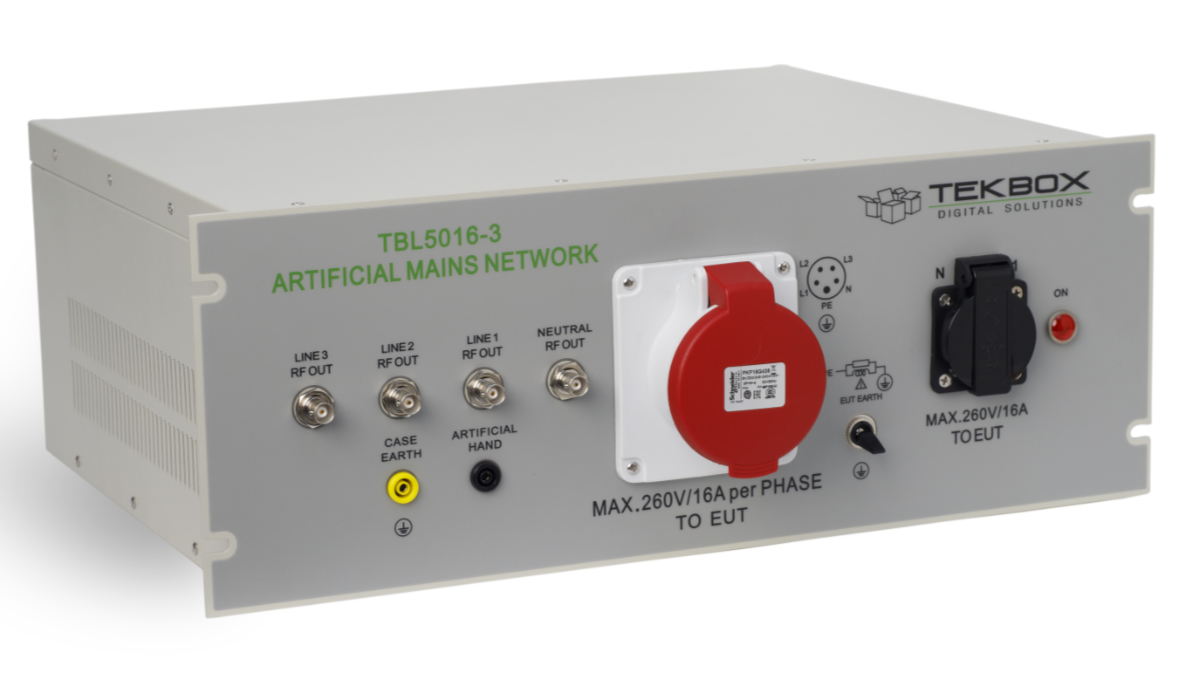

TBL5016-3三相人工电源网络（LISN线性阻抗稳定网络）9KHz-30MHz
技术指标
|
频率范围 |
9KHz-30MHz |
|
阻抗 |
50 Ω ║ (50 µH + 5 Ω) |
|
仿真手 |
220 pF + 511 Ω |
|
可切换PE |
50 Ω ║ 50 µH |
|
最大电流 |
16A |
|
其他 |
250uH前置过滤器 |
|
每条线线和中性线的独立射频输出 （4个输出） |
|
|
空心电感 |
|
|
线电压 |
最大540V/260V AC（50/60Hz） |
|
单相 DUT插座 |

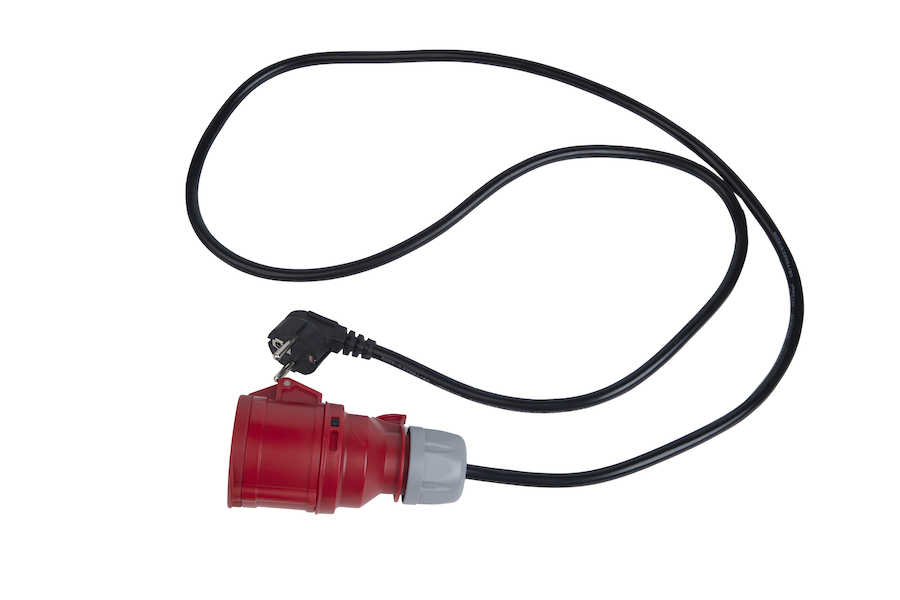

特定国家/地区 |
|
三相 DUT插座 |
CEE/IEC60309，3L+N+PE，16A，母头 |
|
测量连接器 |
50Ω，BNC |
|

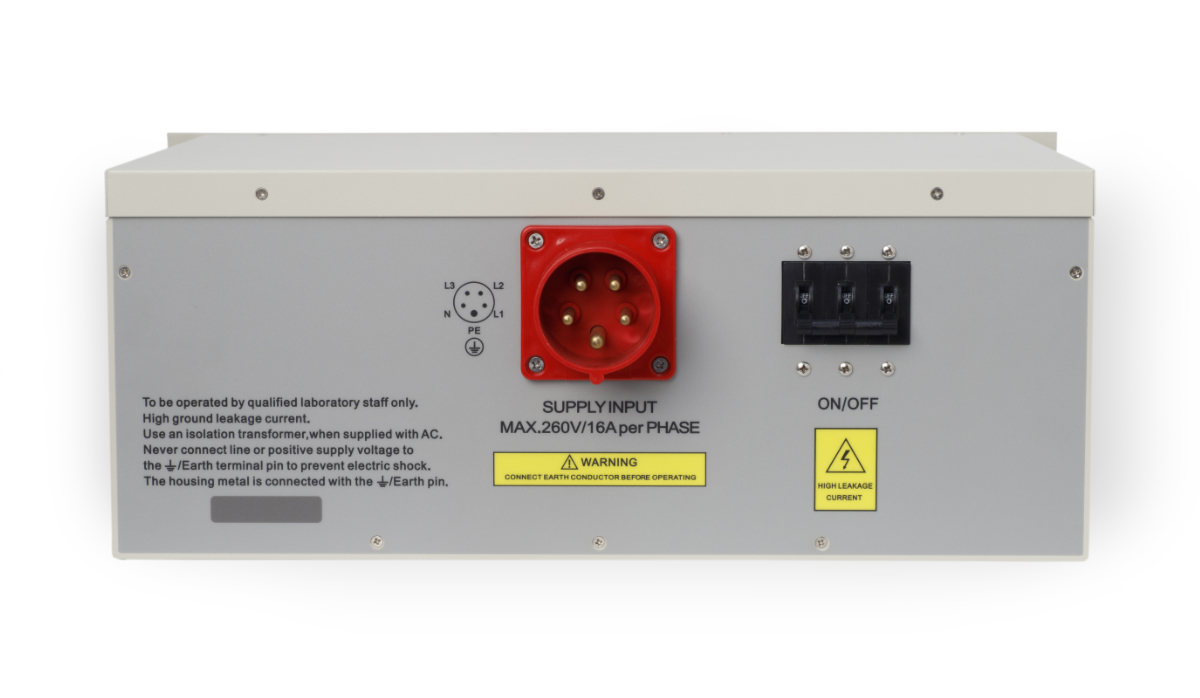

电源连接器 |

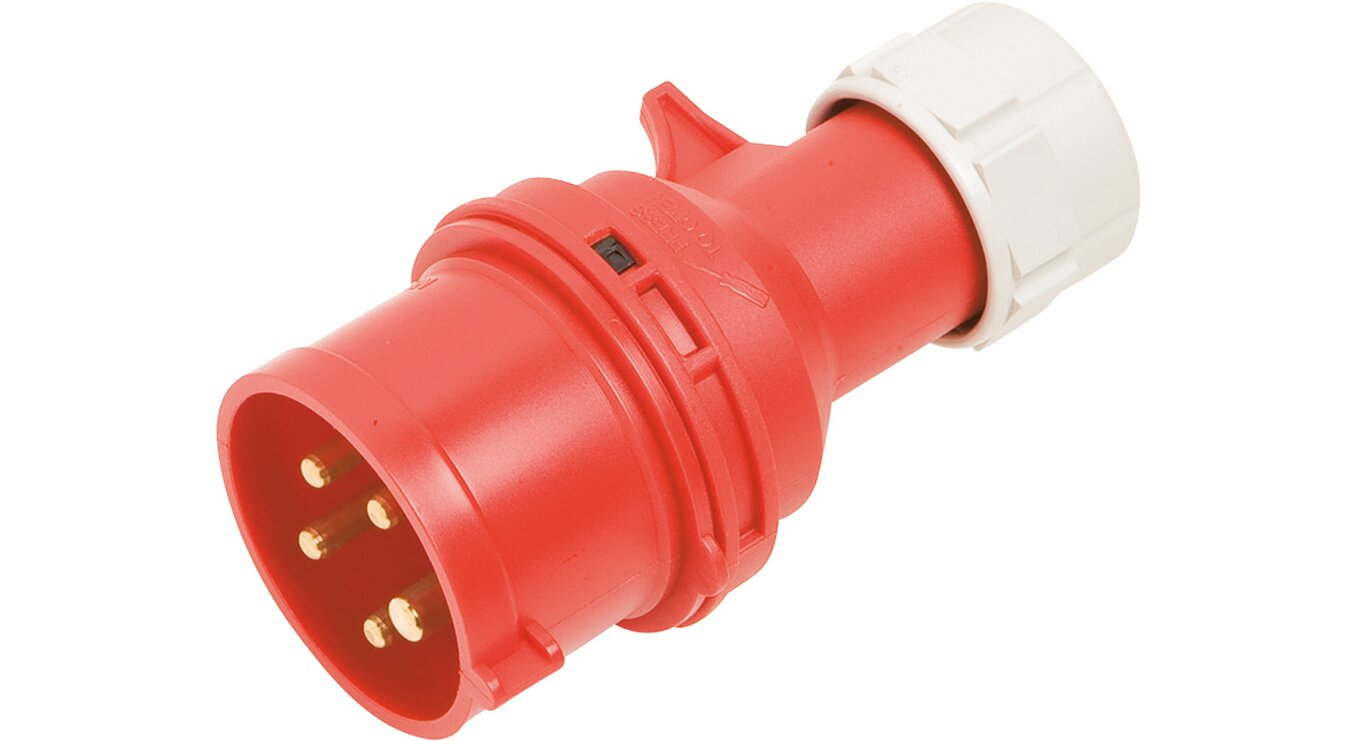

CEE/IEC60309 3L+N+PE，16A，公头 |
|
工作温度范围 |
+5°C … + 40°C; 5% to 80% RH |
|
安全等级 |
安全等级 I，IEC 1010-01 |
|
质保 |
1年 |
