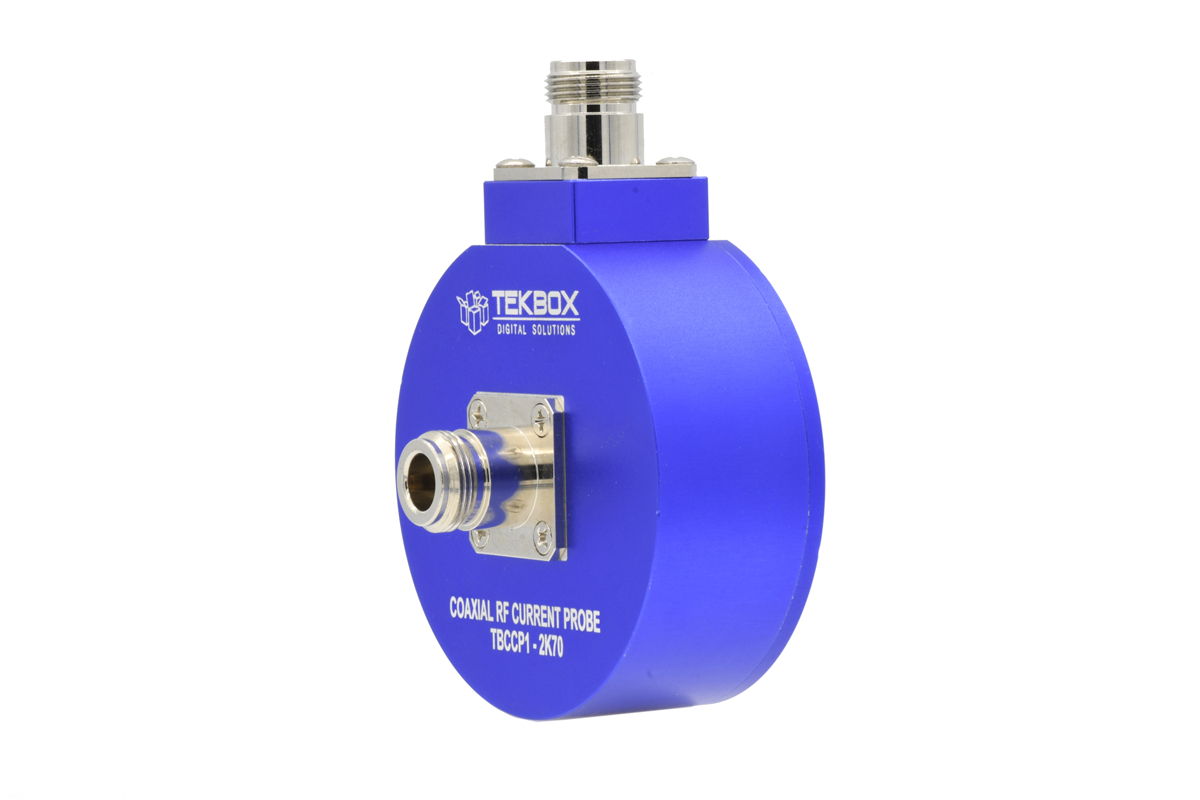

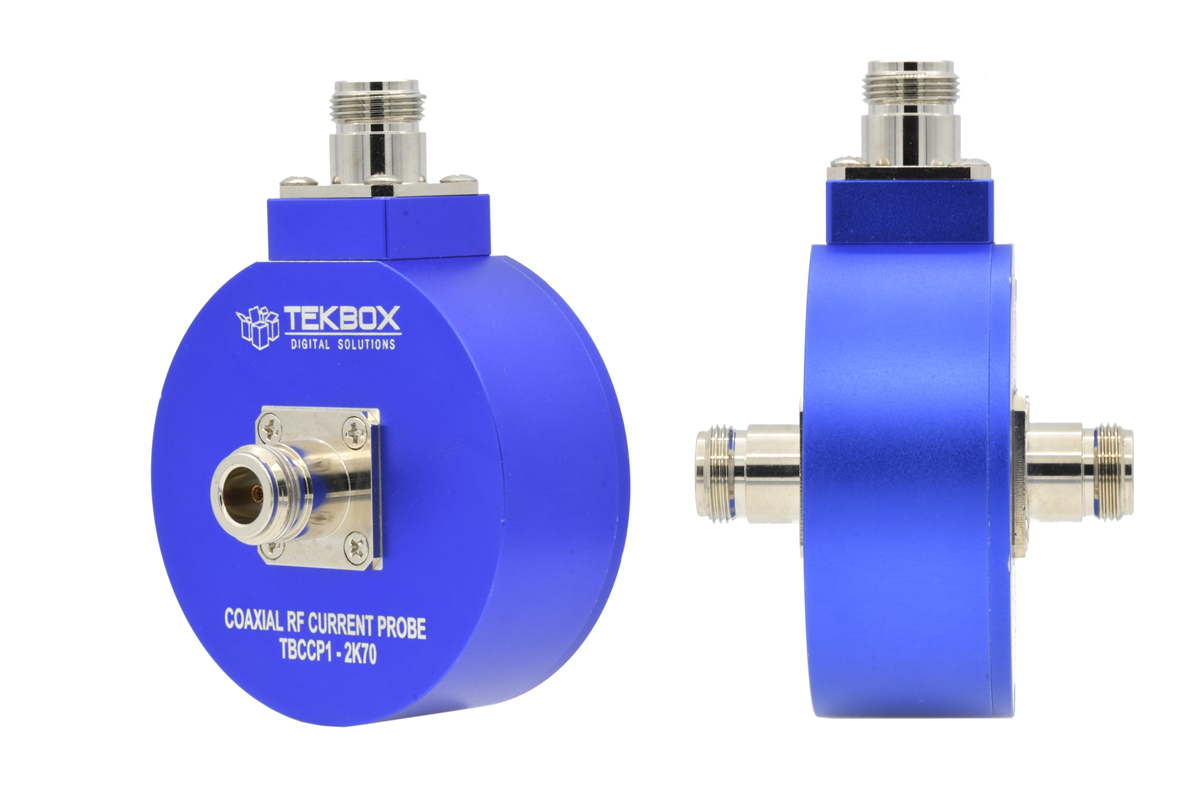

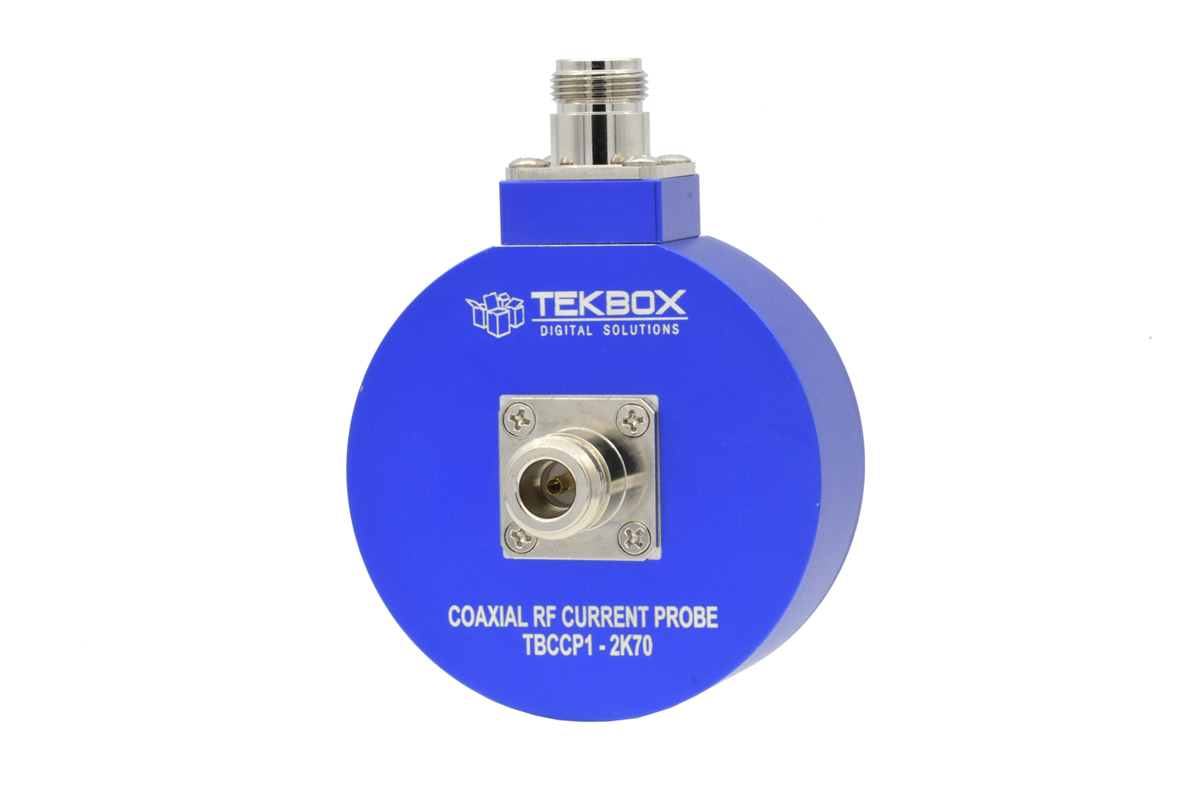

- 名称：TBCCP1-2K70同轴射频电流监测探头10Hz-100MHz
- 厂商：Tekbox
型号：TBCCP1-2K70
描述：TBCCP1-2K70同轴射频电流监测探头是一款同轴射频电流监测探头，扩展了Tekbox经济实惠的EMC预一致性测试设备的产品范围。
概述
TBCCP1-2K70 是一款同轴射频电流监测探头，扩展了Tekbox经济实惠的EMC预一致性测试设备的产品范围。
TBCCP1-2k70同轴射频电流监测探头在2 kHz至70 MHz 范围内具有非常平坦的响应，并且在 10 Hz 至 100 MHz 的频率范围内具有特征。TBCCP1-2K70 设计用作大型环形天线的传感器或需要测量同轴电缆中射频电流的应用。跨阻为0 dBΩ，符合 CISPR 15 (EN 555015) 和 CISPR 16-1-4 中的大型环形天线 (LLA) 规范
应用
TBCCP1-2K70同轴射频电流监测探头是有源和无源环形天线的理想传感器，它将传感器与同轴电缆结合组成环形磁场天线

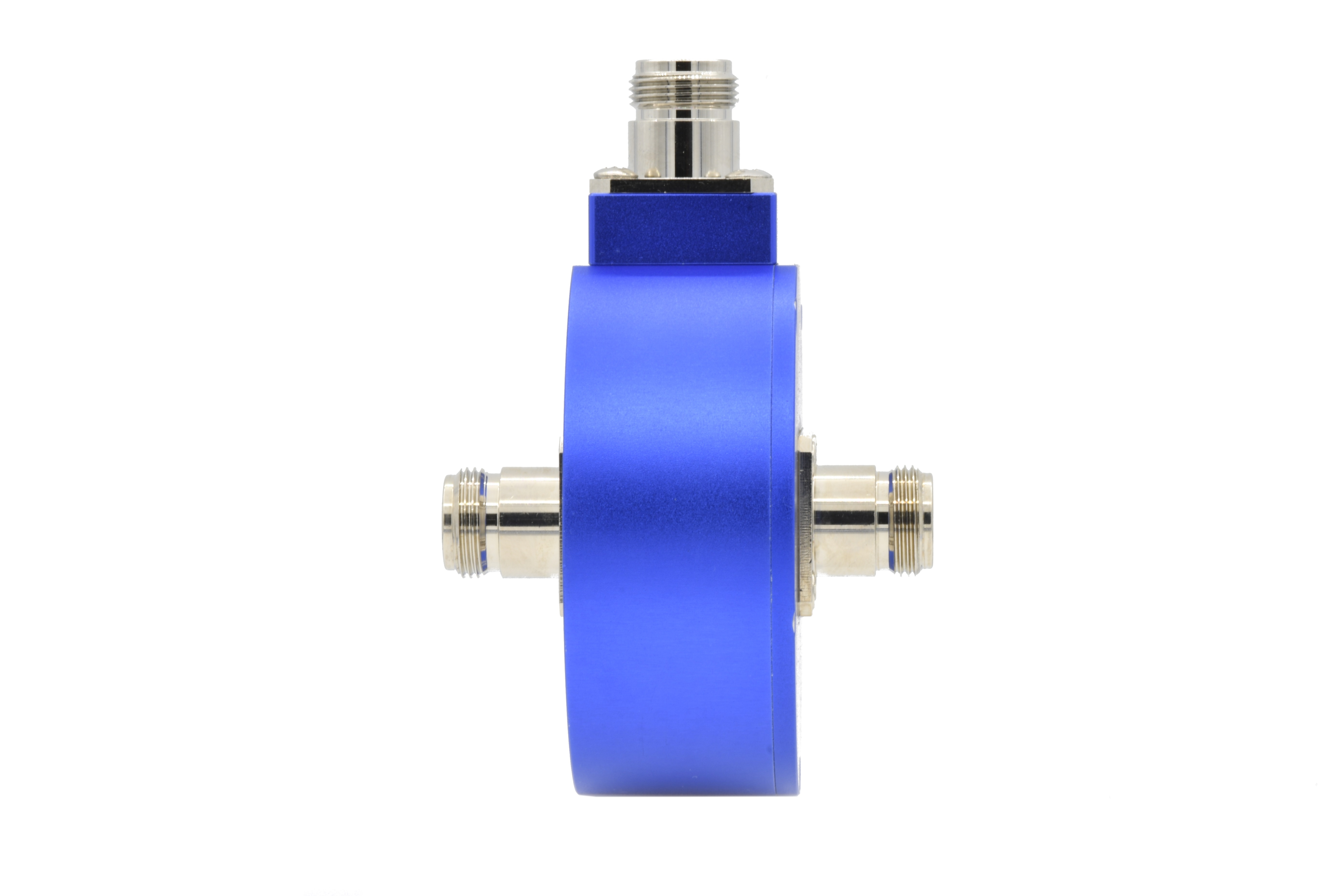

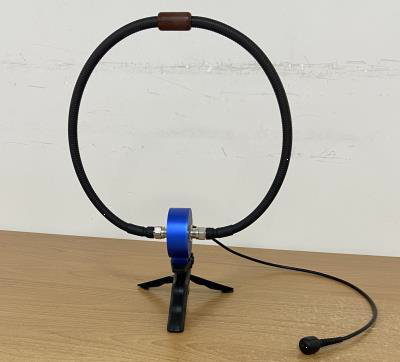

侧面 制作环形磁场天线

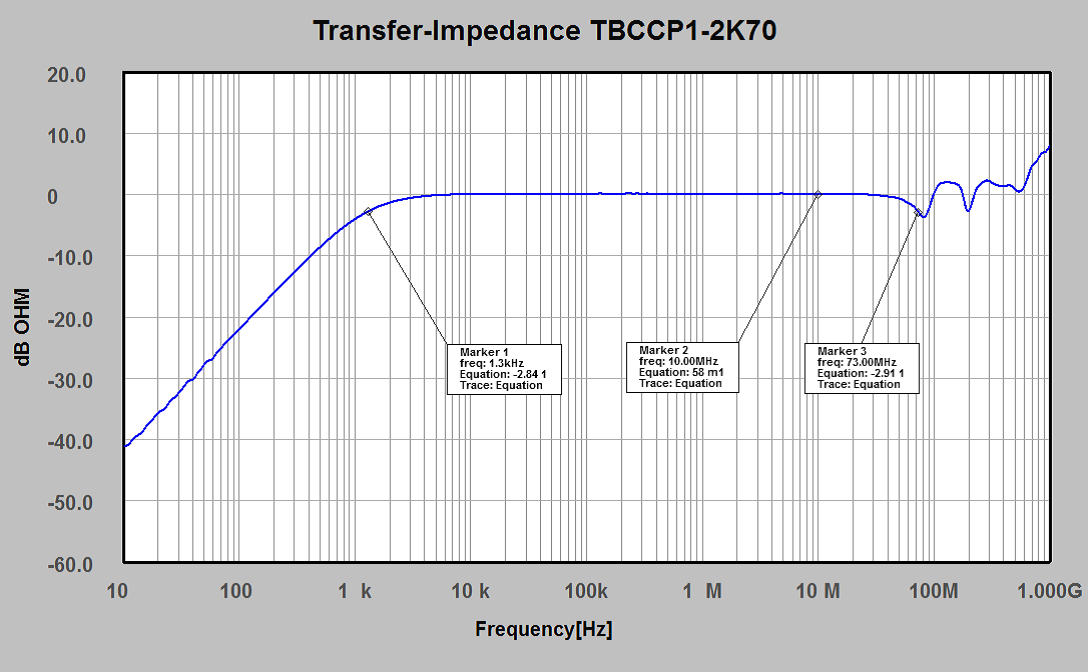

传输阻抗
技术指标
|
TBCCP1-2K70 |
|
|
频率范围 |
10Hz – 100MHz |
|
传输阻抗 |
0 dBΩ，加载50Ω时 |
|
3dB带宽 |
2KHz – 70MHz |
|
尺寸 |
76×102×69 mm |
|
重量 |
450g |
|
连接器 |
N母 |
|
最大电流（初级电流/RF） |
12 A |
|
最高温度 |
125℃ |
