- 名称：TBCCP1-3K100同轴射频电流监测探头10Hz-100MHz
- 厂商：Tekbox
型号：TBCCP1-3K100
描述：TBCCP1-3K100同轴射频电流监测探头10Hz-100MHz是一款同轴射频电流监测探头，扩展了Tekbox经济实惠的EMC预一致性测试设备的产品范围。
概述
TBCCP1-3K100 是一款同轴射频电流监测探头，扩展了Tekbox经济实惠的EMC预一致性测试设备的产品范围。
改探头在3KHz至100MHz范围内具有3dB带宽，在9 kHz至30 MHz范围内具有非常平坦的响应，跨阻在10Hz至100 MHz的频率范围内具有特征。TBCCP1-3K100主要设计为有源环形天线的传感器或用于测量同轴电缆中射频电流。
应用
TBCCP1-3K100同轴射频电流监测探头是有源和无源环形天线的理想传感器，它将传感器与同轴电缆结合组成环形磁场天线

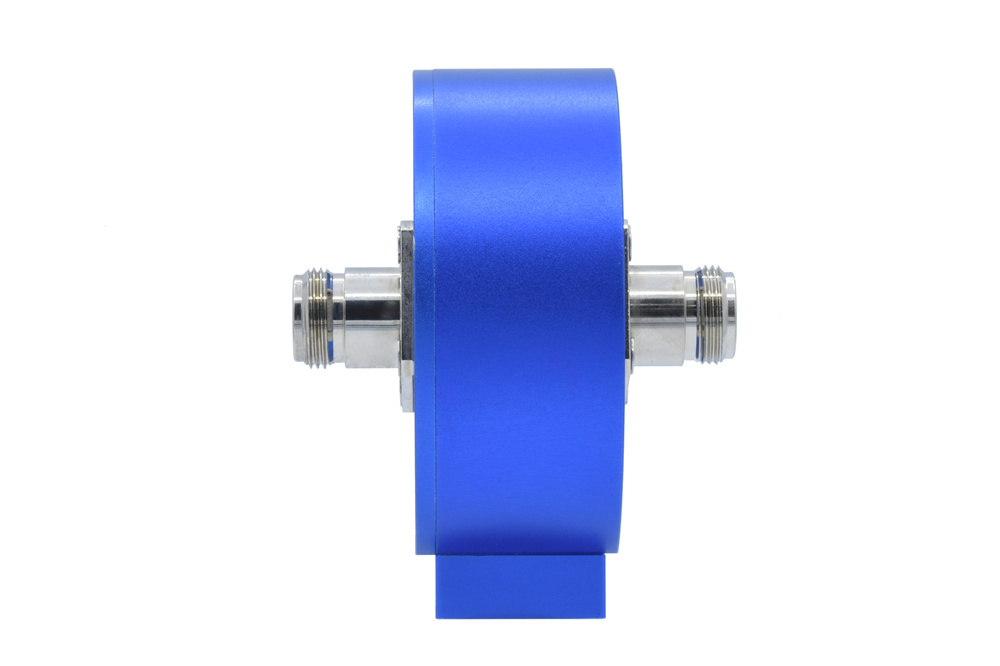

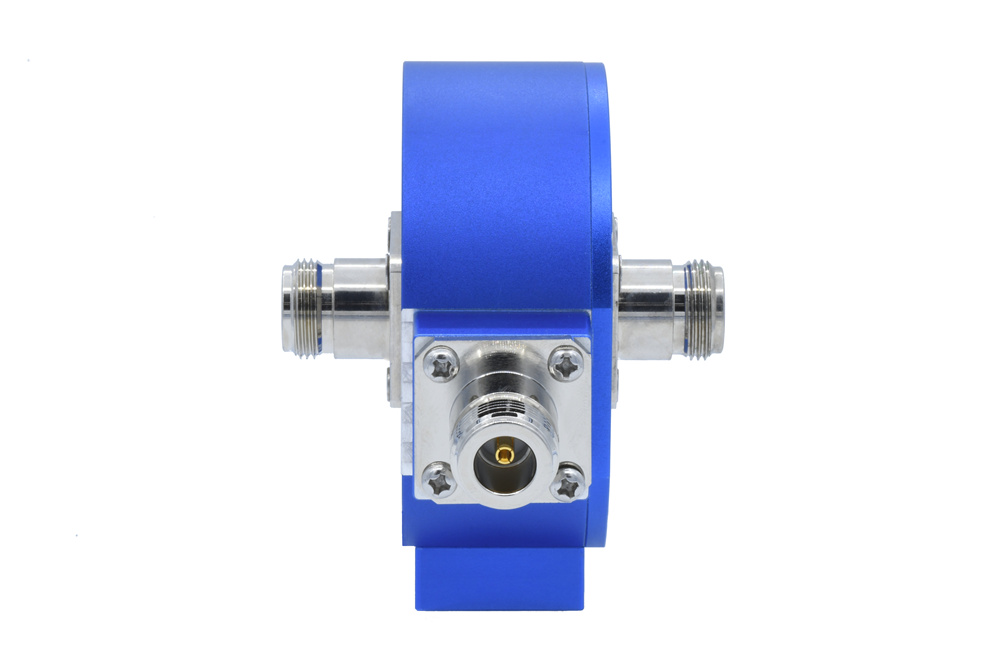

侧面 制作环形天线

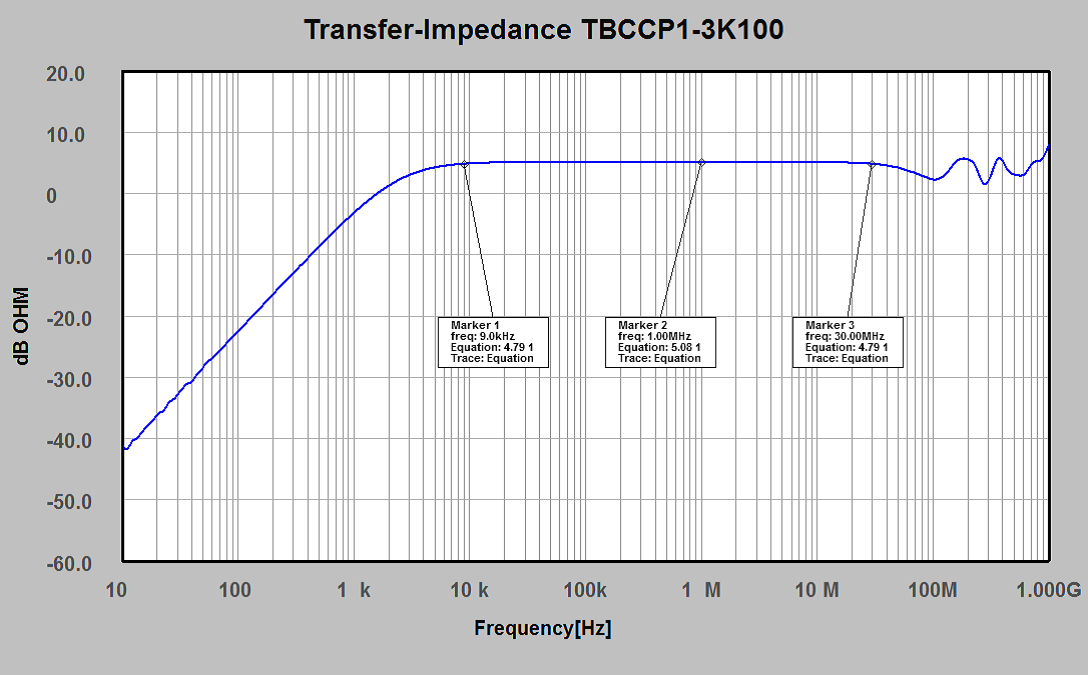

传输阻抗
技术指标
|
TBCCP1-3K100 |
|
|
频率范围 |
10Hz – 100MHz |
|
传输阻抗 |
5 dBΩ |
|
3dB带宽 |
3KHz – 100MHz |
|
尺寸 |
76×102×69 mm |
|
重量 |
400g |
|
连接器 |
N母 |
|
最大电流（初级电流/RF） |
12 A |
|
最高温度 |
125℃ |
