- 名称:TBCCP1-400K600同轴射频电流监测探头10Hz-600MHz
- 厂商:tekbox
型号:TBCCP1-400K600
描述:TBCCP1-400K600同轴射频电流监测探头10Hz-600MHz是一款同轴射频电流监测探头,扩展了我们经济实惠的EMC预一致性测试设备的产品范围。
概述
TBCCP1-400K600是一款同轴射频电流监测探头,扩展了我们经济实惠的EMC预一致性测试设备的产品范围。
TBCCP1-400K600同轴射频电流监测探头在400KHz至600MHz频率范围内具有3dB带宽,在1MHz至200MHz范围内具有非常平坦的响应。跨阻在10Hz至100 MHz的频率范围内具有特征。TBCCP1-400K600主要设计为无源环形天线的传感器或测量同轴电缆中射频电流。
应用
TBCCP1-400K600同轴射频电流监测探头是无源环形天线的理想传感器,它将传感器与同轴电缆结合组成环形磁场天线

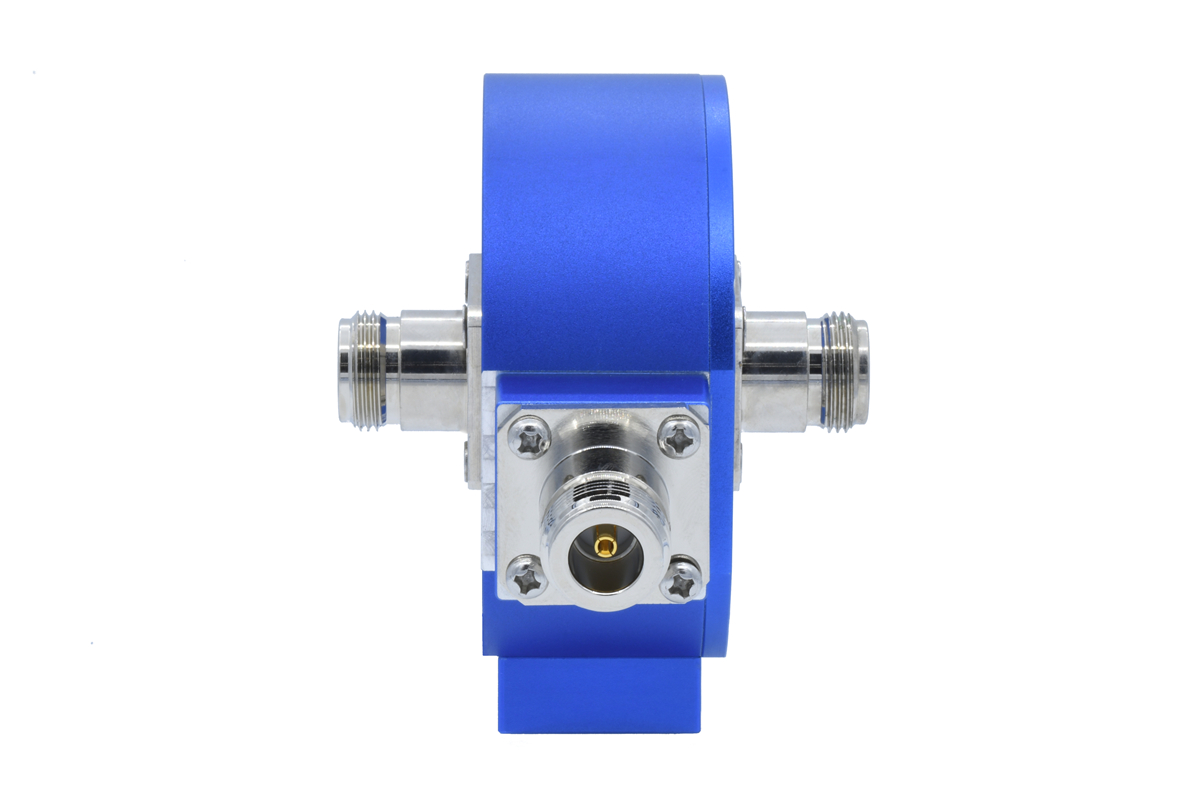

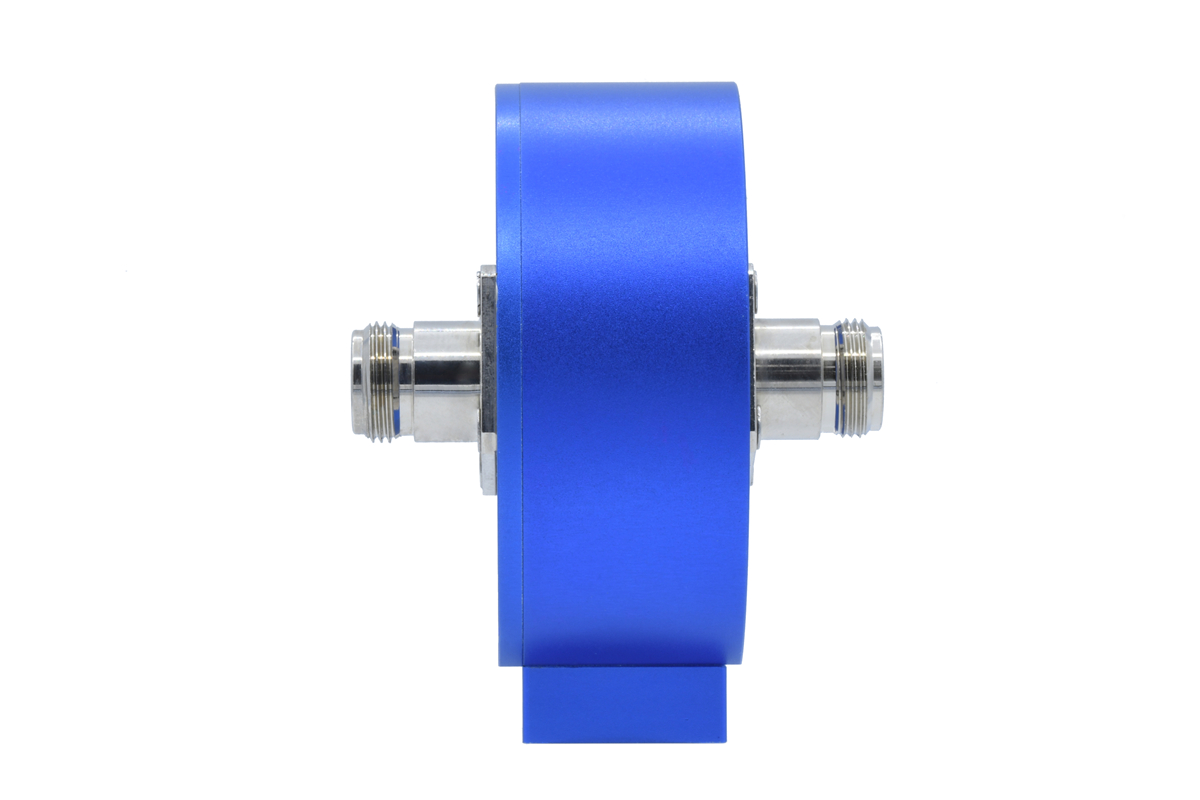

侧面 制作环形磁场天线
传输阻抗
技术指标
TBCCP1-3K100 |
|
频率范围 |
10Hz – 600MHz |
传输阻抗 |
23 dBΩ |
3dB带宽 |
400KHz – 600MHz |
尺寸 |
76×102×69 mm |
重量 |
400g |
连接器 |
N母 |
最大电流(初级电流/RF) |
12 A |
最高温度 |
125℃ |
