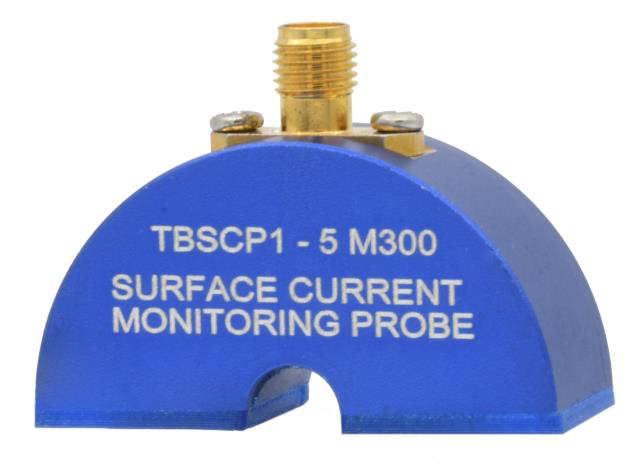

- 名称：TBSCP1-5M300射频表面电流监测探头30K-400M
- 厂商：tekbox
型号：TBSCP1-5M300
描述：TBSCP1-5M300射频表面电流监测探头是一款射频表面电流监测探头，扩展了Tekbox经济实惠的EMC预一致性测试设备的产品范围。
概述
TBSCP1-5M300是一款射频表面电流监测探头，扩展了Tekbox经济实惠的EMC预一致性测试设备的产品范围。
该探头在5MHz至300MHz范围内具有非常平坦的响应，并且在 30KHz至400MHz的频率范围内具有特征。TBSCP1-5M300适用于需要测量PCB接地层或迹线、金属层或导线表面上流动的射频电流监测应用.
应用
测量PCB接地层或迹线、金属层或导线表面上流动的射频电流监测应用

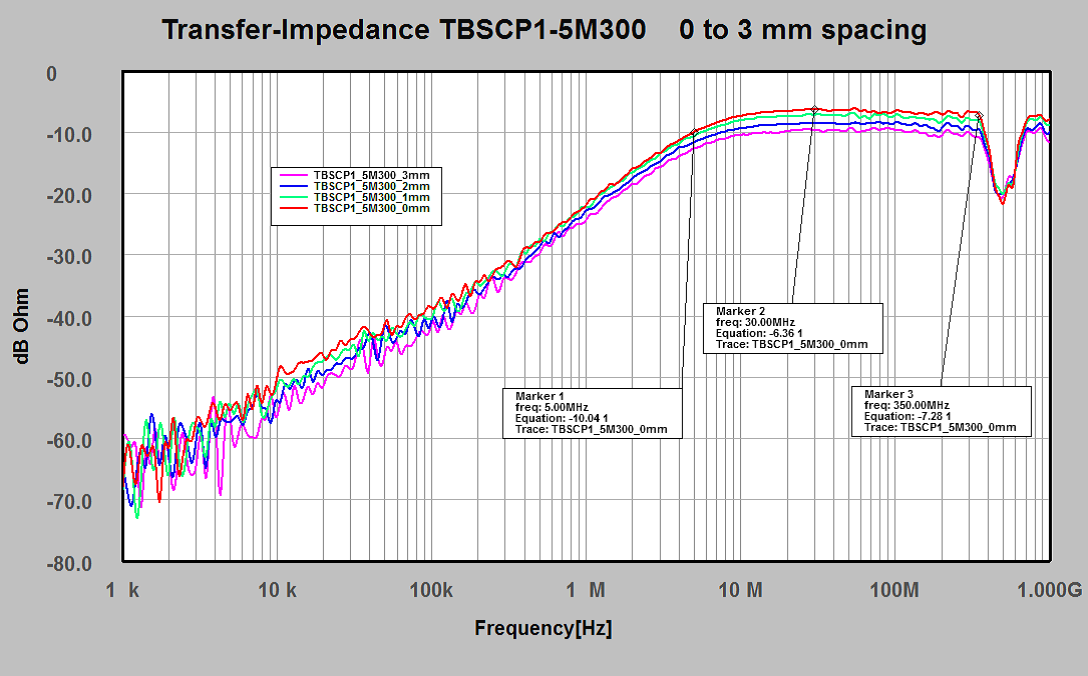

传输阻抗
校准
将探针放置在50欧姆的微带线上，50欧姆端接。将微带线连接到VNA的端口 1，并将端口 2 连接到探头的SMA连接器。 测量S21并增加34 dB以获得以dBOhm为单位的跨阻抗。
技术指标
|
TBSCP1-5M300 |
|
|
频率范围 |
30KHz – 400MHz |
|
传输阻抗 |
-7 dBΩ |
|
3dB带宽 |
5MHz-300MHz |
|
正交场抑制 |
>15dB@典型值，最高100MHz |
|
高度 |
30 mm |
|
尺寸 |
40×15 mm |
|
重量 |
25g |
|
连接器 |
SMA 母 |
|
最大初级电流（DC-400Hz） |
150 A |
|
最大初级电流（RF） |
12 A |
|
最高温度 |
125℃ |
