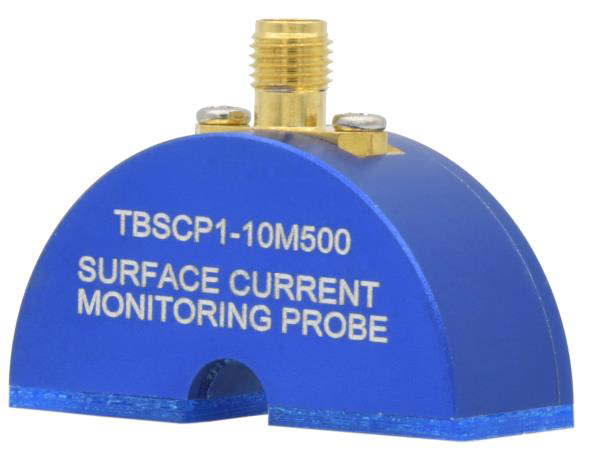

- 名称：TBSCP1-10M500射频表面电流监测探头30KHz-600MHz
- 厂商：TEKBOX
型号：TBSCP1-10M500
描述：TBSCP1-10M500射频表面电流监测探头30KHz-600MHz是一款射频表面电流监测探头，扩展了Tekbox经济实惠的EMC预一致性测试设备的产品范围。
概述
TBSCP1-10M500是一款射频表面电流监测探头，扩展了Tekbox经济实惠的EMC预一致性测试设备的产品范围。
该探头在10MHz至500MHz范围内具有非常平坦的响应，并且在 9KHz至600MHz的频率范围内具有特征。TBSCP1-10M500适用于需要测量PCB接地层或迹线、金属层或导线表面上流动的射频电流监测应用.
应用
测量PCB接地层或迹线、金属层或导线表面上流动的射频电流监测应用
校准
将探针放置在50欧姆的微带线上，50欧姆端接。将微带线连接到VNA的端口 1，并将端口 2 连接到探头的SMA连接器。 测量S21并增加34 dB以获得以dBOhm为单位的跨阻抗。

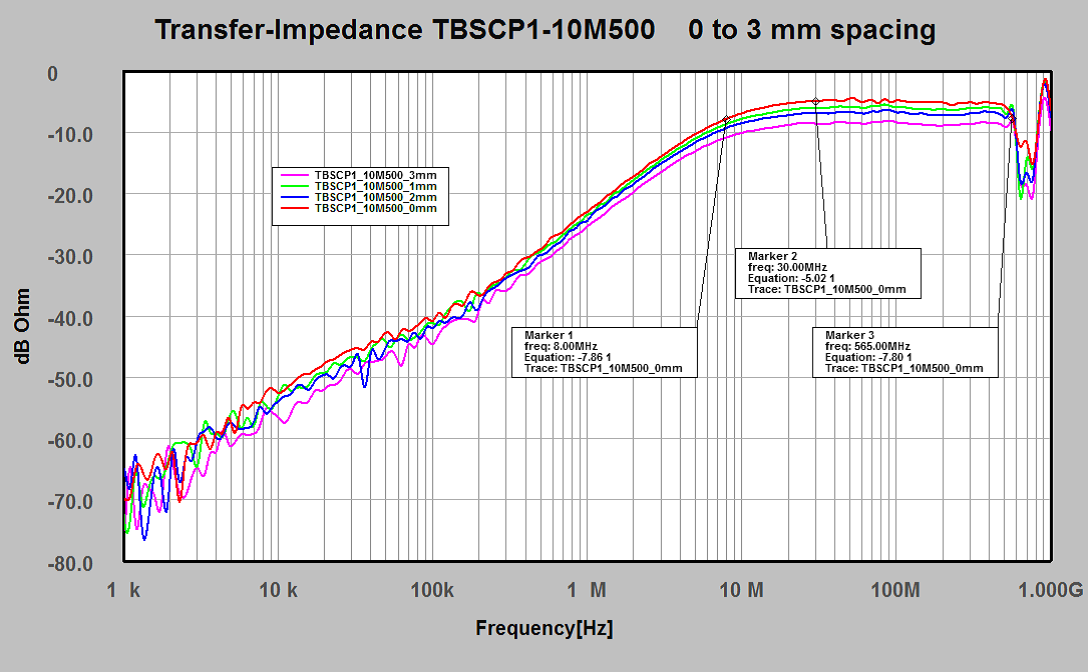

传输阻抗
技术指标
|
TBSCP1-10M500 |
|
|
频率范围 |
30KHz – 600MHz |
|
传输阻抗 |
-5 dBΩ |
|
3dB带宽 |
10MHz-500MHz |
|
正交场抑制 |
>15dB@典型值，最高100MHz |
|
高度 |
30 mm |
|
尺寸 |
40×15 mm |
|
重量 |
25g |
|
连接器 |
SMA 母 |
|
最大初级电流（DC-400Hz） |
150 A |
|
最大初级电流（RF） |
12 A |
|
最高温度 |
125℃ |
订购信息：
TBSCP1-10M500 表面电流监测探头、30KH至600MHz校准数据、包装盒
