概述

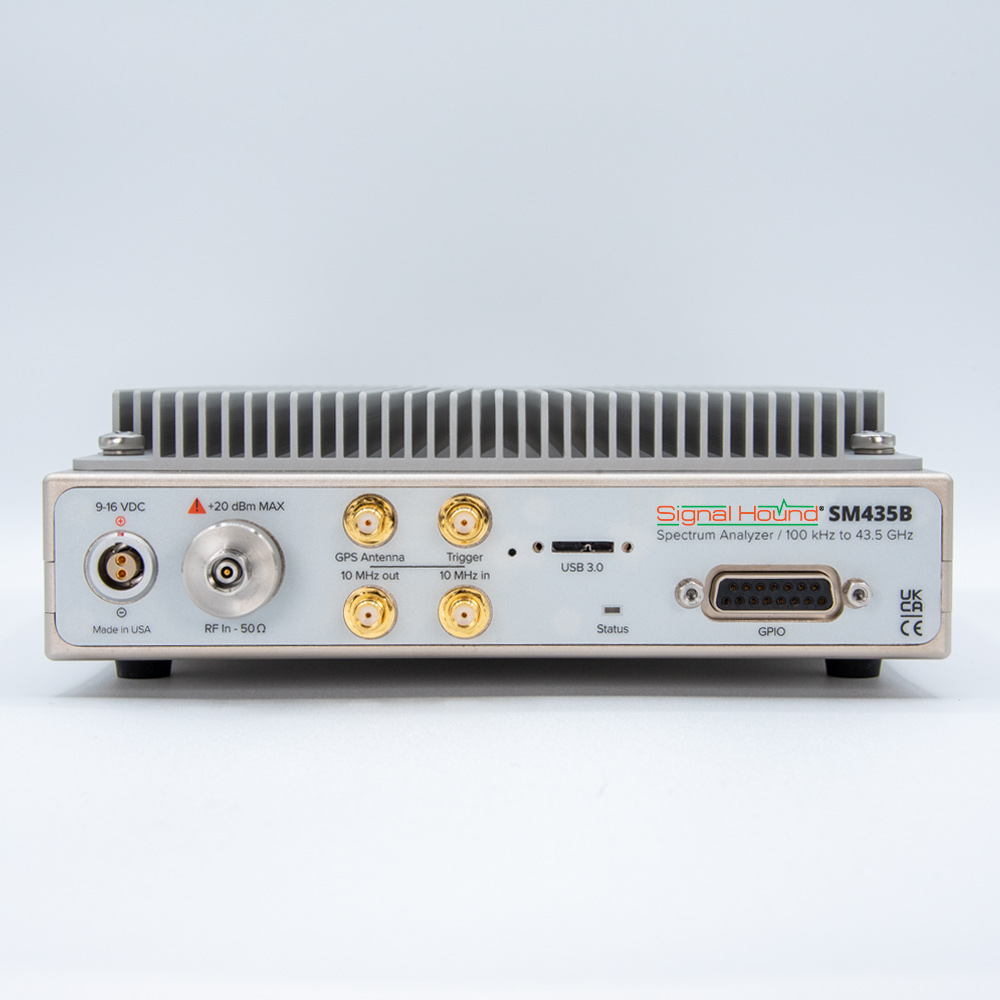

SM435B是一款高性能频谱分析仪和监测接收机。频率范围覆盖从100 kHz到43.5 GHz，具有160 MHz的瞬时带宽 (IBW)和110dB的动态范围，在30 kHz RBW下的具有1THz/秒扫描速度（使用 Nuttall 窗口）以及足够低的相位噪声性能，EVM 测量误差小于 0.1%，甚至可以与市场上最昂贵的频谱分析仪相媲美。

SM435B提供160MHz瞬时带宽(IBW)校准的 I/Q 捕获，可通过 USB 3.0 将 2 秒 I/Q 缓冲区块传输到 PC

信号处理分布在非常强大的英特尔 FPGA 和具有英特尔酷睿 i7 处理器的外部 PC 之间。Signal Hound SM435B 可以使用其本地API轻松连接到自动监控系统或自动测试设备。SM435B API为客户提供了将他们自己的DSP算法插入校准的I/Q 数据流所需的访问权限。

规格参数

频率

- 频率范围：100KHz-3.5GHz

- 实时带宽：160 MHz

- 分辨率带宽（RBW）：0.1Hz（跨度<200KHz）-3MHz

（任何跨度） @ 40MHz IBW

                     30KHz-10MHz @ 160MHz IBW

- 内时基精度：±1ppm/年

扫描速度

速度       RBW

1THz/s    1MHz

1THz/s    100KHz

1THz/s    30KHz

160GHz/s   10KHz

18GHz/s    1KHz

幅度精度（+10dBm至DANL）

100KHz-6GHz     6GHz以上       RBW滤波形状

±2.0dB         ±3.0dB          Flat-Top

±2.0dB/-2.6dB  ±3.0dB/-3.6dB   Nuttall

显示平均噪声电平

- 100KHz-160MHz  -156dBm

- 160MHz-2.2GHz  -159dBm

- 2.3GHz-24GHz   -155dBm/Hz

- 24GHz-36GHGz    -153dBm

- 36GHz-43.5GHz   -147dBm

接口

- 2.4mm连接器，50Ω

剩余响应（参考电平≤-20dBm，0dB衰减下）

- 100KHz-6GHz   -110dBm

- 6GHz-15GHz       -100dBm

- 15GHz-44GHz      -90dBm

本振泄露

-80dBm @ 100KHz-6GHz

-50dBm @ 6GHz-24GHz
