- 名称：TBMDA4B宽带调制功率放大器100K-75M
- 厂商：Tekbox
型号：TBMDA4B
描述：TBMDA4B宽带调制功率放大器100K-75M的设计是为了用于电子构件和产品抗扰度测试的廉价信号源。它被设计为由频谱分析仪的跟踪发生器输出或其他信号源驱动，输入功率范围-20dBm至-10dBm，它可以把100KHz至75MHz输出信号功率提高高达5W。
概述

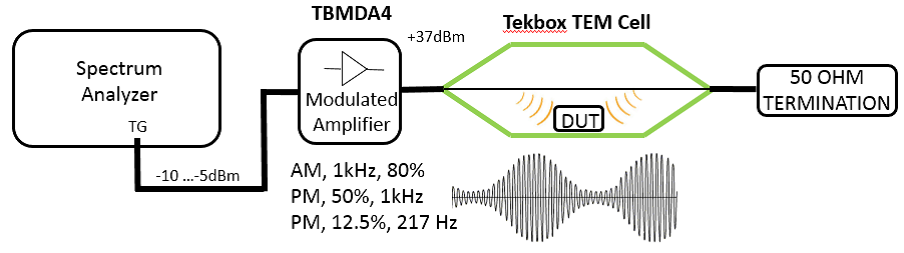

TBMDA4B宽带调制功率放大器100K-75M的设计是为了用于电子构件和产品抗扰度测试的廉价信号源。它被设计为由频谱分析仪的跟踪发生器输出或其他信号源驱动，输入功率范围-20dBm至-10dBm，它可以把100KHz至75MHz输出信号功率提高高达5W。TBMDA4B调制功率放大器也是驱动Tekbox近场探头的理想选择，以便查找电子电路板的敏感点。同时可驱动Tekbox TBTC0 TEM小室内部产生高达550 V/m的电场，驱动TBTC1时内部产生300 V/m电场，驱动TBTC2时内部产生150 V/m电场，驱动TBTC3时内部产生100 V/m电场。用于抗扰测试信号可以是CW，AM或PM。因此，TBMDA4B提供了内置的调制能力，生成1 kHz AM或PM信号。在PM模式下，TBMDA2还可以产生具有12.5% 占空比的217Hz信号，模拟移动电话的TDMA噪声。
应用：
n 通用增益放大器
n 驱动近场探头
n 驱动TEM小室
特点:
n CW波连续放大器（调制关闭）
n 1 kHz，80％ AM调制
n 1 kHz，50％ 占空比脉冲调制
n 217 Hz，12.5％ 占空比脉冲调制
-
频率范围： 100KHz-75MHz
-
最大输入功率： -10dBm，最大容忍 0dBm，0dBm输入时，输出不建议打开或负载短路.
-
射频接口： N型 ，50Ω
-
饱和输出功率@100KHz -10dBm：36.6dBm（4.6W）
-
饱和输出功率@1MHz -10dBm：37.6dBm（5.8W）
-
饱和输出功率@10MHz -10dBm：37.6dBm（5.8W）
-
饱和输出功率@35MHz -10dBm：37.1dBm（5.1W）
-
饱和输出功率@75MHz -10dBm：36.6dBm（4.6W）
-
饱和输出功率@100MHz -10dBm：31.6dBm（1.4W）
-
1dB输出压缩点@1MHz：35.7dBm
-
1dB输出压缩点@35MHz：34.8dBm
-
1dB输出压缩点@75MHz：34.1dBm
-
2次谐波@35MHz@Pout=36dBm：＜ -18dBc
-
2次谐波@35MHz@Pout=30dBm：＜ -21dBc
-
3次谐波@35MHz@Pout=36dBm：＜ -19dBc
-
3次谐波@35MHz@Pout=30dBm：＜ -35dBc
-
总谐波失真度
5.9% @35MHz, Pout=27dBm typ.
8.4% @35 MHz, Pout=30 dBm typ.
12.3% @35 MHz, Pout=33 dBm typ.
18.1% @35 MHz, Pout=36 dBm typ.
-
三阶截距点： +53dBm, @25 MHz, Δ f = 200kHz typ.
-
噪音系数@35MHz： 7.2dB
-
内部调制频率AM： 1 kHz±20％
-
内部调制频率PM： 1 kHz±10％，217 Hz±20％
-
占空比，PM： 50％±10％@1KHz；12.5％±20％@217Hz
-

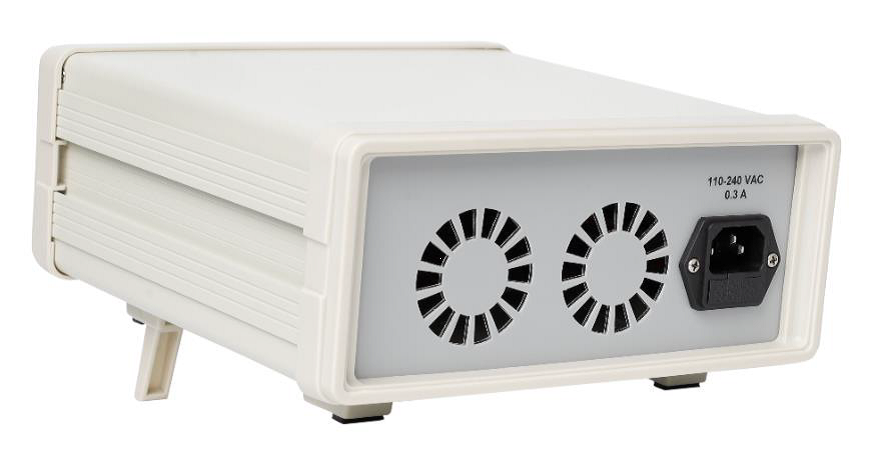

供电电压： 110-240V @ AC
-
供电功耗： 20W
-
工作温度： -20℃ ~ +50℃
小信号输入（Pin = -30dBm） @ 50KHz-100MHz
|
频率[MHz] |
0.05 |
0.075 |
0.1 |
0.25 |
0.5 |
0.75 |
1 |
5 |
10 |
25 |
50 |
75 |
100 |
|
输出功率 [dBm] |
17.5 |
20.2 |
21.2 |
23.1 |
23.4 |
23.7 |
23.7 |
23.9 |
23.9 |
23.8 |
22.6 |
21.7 |
17.6 |
|
增益 [dB] |
47.5 |
50.2 |
51.2 |
53.1 |
53.4 |
53.7 |
53.7 |
53.9 |
53.9 |
53.8 |
52.6 |
51.7 |
47.6 |
线性输出功率（Pin = -22dBm）@ 50KHz-100MHz
|
频率[MHz] |
0.05 |
0.075 |
0.1 |
0.25 |
0.5 |
0.75 |
1 |
5 |
10 |
25 |
50 |
75 |
100 |
|
输出功率 [dBm] |
25.4 |
28.1 |
29.3 |
31.1 |
31.4 |
31.7 |
31.7 |
31.9 |
