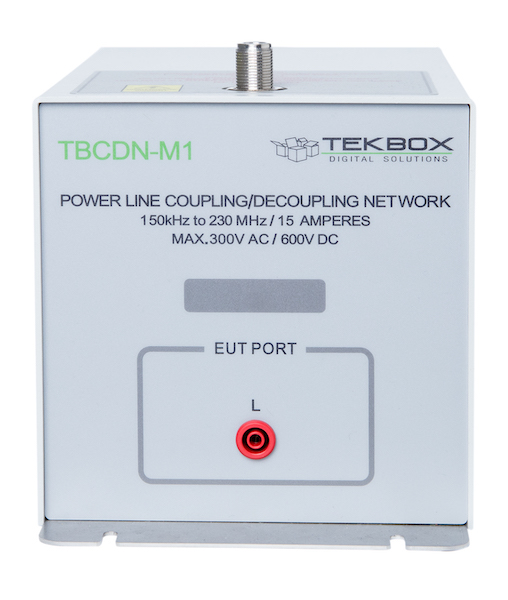

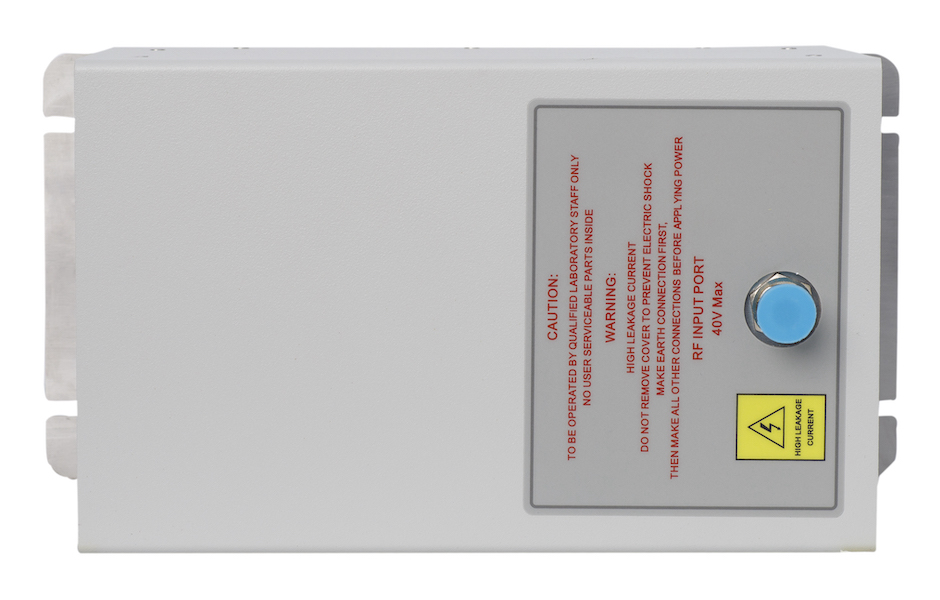

TBCDN-M1耦合去耦网络（CDN）

概述

TBCDN-M1是一个耦合去耦网络，用于根据 IEC 61000-4-6 进行传导抗扰度测试。

TBCDN-M1 符合 IEC 61000-4-6 附录 D2。它旨在将频率范围为 150 kHz 至 230 MHz 的共模干扰信号注入到未屏蔽的交流和直流电源线中。

与LISN作为传导发射测试中心组件类似，CDN对于传导抗扰性测试设置至关重要。CDN用于将射频耦合到电缆中。

尽管CISPR标准规定了传导发射测量，但IEC 61000-4-6是传导抗扰度测试的主要标准。IEC 61000-4-6规定了三种耦合装置：

•耦合去耦网络（CDN）

通过CDN耦合是最常见的测试方法，它需要最少的功率。当信号类型适当可用CDN时，始终使用它。

•电磁耦合钳

CDN不可行时，例如对于屏蔽或复杂电缆，使用EM钳。夹具和单独的去耦夹具放置在电缆周围。

•大电流注入钳

与EM钳类似，强烈建议监测注入电流。

耦合和去耦装置应用于干扰信号的适当耦合（在整个频率范围内，在EUT端口处具有规定的共模阻抗），以连接到EUT的各种电缆，并防止施加的测试信号影响未受测试的其他装置、设备和系统。

基于测试重复性和AE保护的原因，首选的耦合和去耦装置是CDN。此外，与电磁钳或BCI钳相比，CDN需要显著更低的RF功率来实现相同的测试水平。

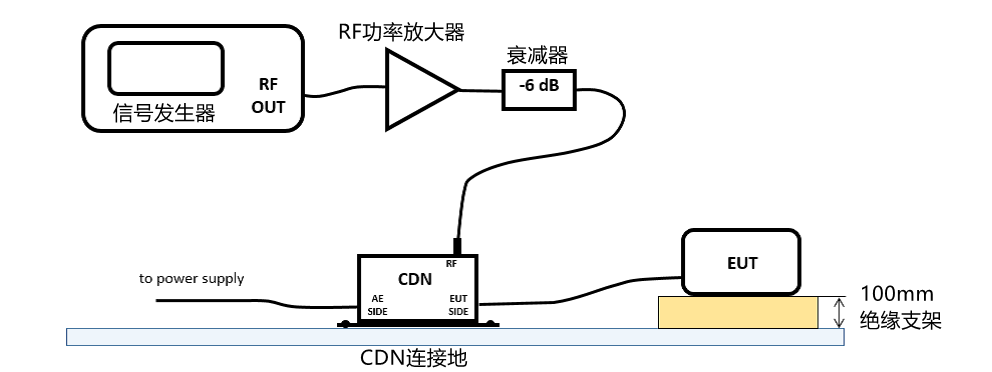

CDN抗扰度测试示意图

6 dB衰减器的目的是改善RF功率放大器和CDN之间的阻抗匹配：

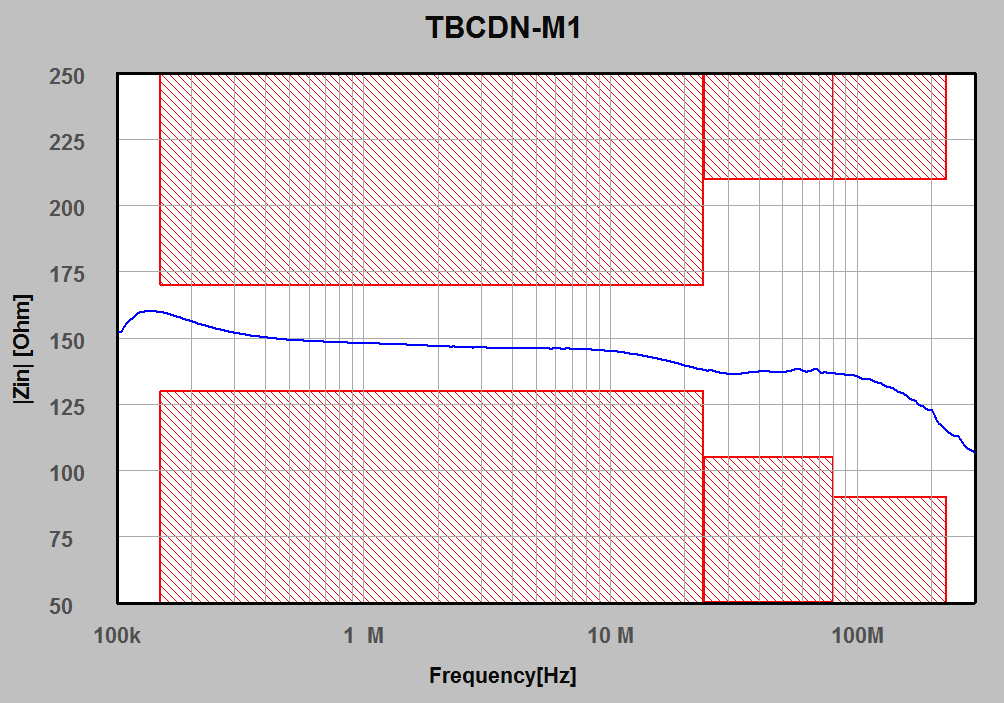

TBCDN-M1耦合去耦网络（CDN），EUT共模阻抗

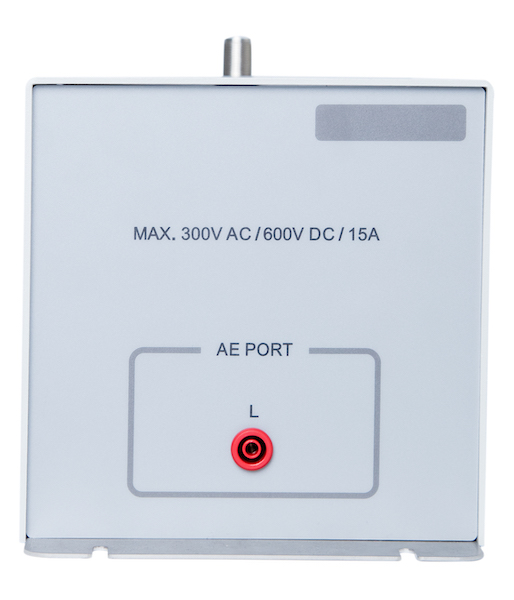

TBCDN-M1耦合去耦网络（CDN）

技术指标

• 频率范围： 150KHz- 230MHz

• 最大电流： 15A

• 最大射频输入功率： 6.5W CW

• 最大射频输入电压： 32V

• 最大供电电压： 300V AC, 600V DC

• 射频接口： N型，50Ω

• 共模阻抗：

  150KHz-24MHz：150Ω±20Ω

  24MHz-80MHz：150Ω+60Ω/-45Ω

  80MHz-230MHz：150Ω±60Ω

• 分压比：

  150KHz-80MHz：9.5dB±1dB

  80MHz-230MHz：9.5dB+3dB/-2dB

• EUT/AE连接器：4mm香蕉安全插孔，底板中的4mm插槽用于GND连接

• 外壳材料：粉末涂层铝，不锈钢底板

• 尺寸：300×150×150mm

• 重量： 约2.5kg
