- 名称：TBMA6-P无源环形天线9KHz-30MHz
- 厂商：
型号：
描述：TBMA6-P无源环形天线9KHz-30MHz是一款基于TBCCP同轴射频电流监测探头制作的无源环形天线，符合CISPR16环形天线设计，是经济实惠的EMC一致性预测试设备。
TBMA6-P无源环形天线9KHz-30MHz
概述
TBMA6-P是一款基于TBCCP同轴射频电流监测探头制作的无源环形天线，符合CISPR16环形天线设计，是经济实惠的EMC一致性预测试设备。
根据 CISPR 16，环形天线设计用于 9 kHz – 30 MHz 频率范围内的辐射发射测量。环形天线的直径为 60 cm，并提供足够的灵敏度来执行相应 CISPR 标准中规定的所有相关测量对于9 kHz – 30 MHz 的频率范围。
环路由波纹同轴电缆制成，并通过 N 型连接器连接到换能器。这种结构提供了灵活性，可以将其与各种环直径一起使用。带有 ¼” 螺纹的附件可以连接到标准三脚架。
产品特点
高性价比
高灵敏度
基于射频同轴电流探头
组装/拆卸简单
可用于接收和发射
应用
-
EMC辐射测试
2. 场强天线

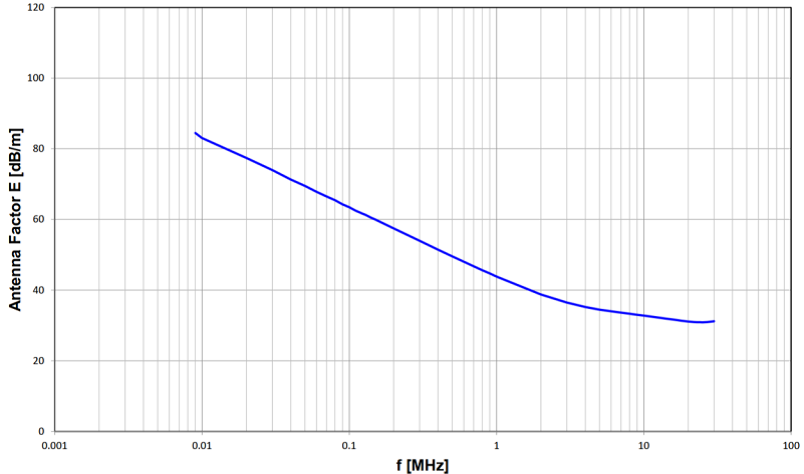

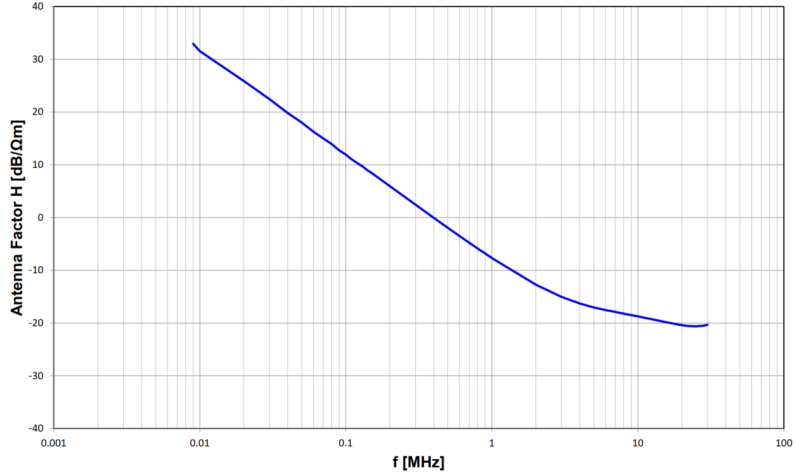

磁场天线系数 电场天线系数

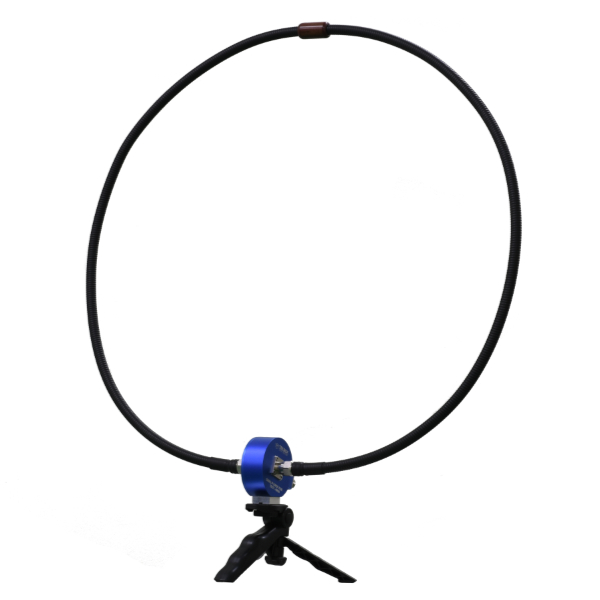

TBMA6-P无源环形天线9KHz-30MHz
技术指标
|
类型 |
无源环形天线 |
|
频率范围 |
9KHz – 30MHz |
|
标称阻抗 |
50Ω |
|
接头 |
N型母 |
|
磁场天线系数 |
-20 dB/Ωm @ 30 MHz |
|
电场天线系数 |
31.5 dB/m @ 30 MHz |
|
灵敏度 |
-24 dBµA/m @ 30 MHz |
|
尺寸 |
60 cm |
|
重量 |
800 g |
|
固定接口 |
1/4 螺口 |
|
质保 |
1年 |
|
标准配置 |
天线、说明书、线缆、转接头 |
