ICP-622 电流注入探头1MHz-500MHz
注入电流探头用于将大RF电流感应耦合到通过其孔径的导体中。导体是被测设备的信号、控制和电源电路，用于测试传导敏感度或抗扰度。该注入电流探针用于耦合1MHz至500MHz的大RF电流。该注入电流探头的CW输入额定功率为200瓦，持续时间为30分钟。
当将注入电流探头放置在电源线或信号引线周围时，注入电流探头充当多匝初级变和单匝次级变压器。因此，当与被测电缆串联时，它为敏感性信号提供（标称）50欧姆负载，同时提供较低的敏感性信号阻抗。注入电流探头的特征在于其插入损耗（dB），插入损耗描述了钳位相对于直接注入 50ohm 电路的低效率.
产品特点
-
1MHz-500MHz频率范围
-
单独校准、分体式夹具设计
-
满足MIL-STD-461 CS114、CS115、CS116
-
符合 ISO 11452-4:2005和IEC6100-4-6
3年质保
ICP-622 电流注入探头1MHz-500MHz
技术指标
|
类 型 |
电流注入探头 |
|
频率范围 |
1MHz – 500MHz |
|
插入损耗 |
4-16dB |
|
匝数比 |
1:1 |
|

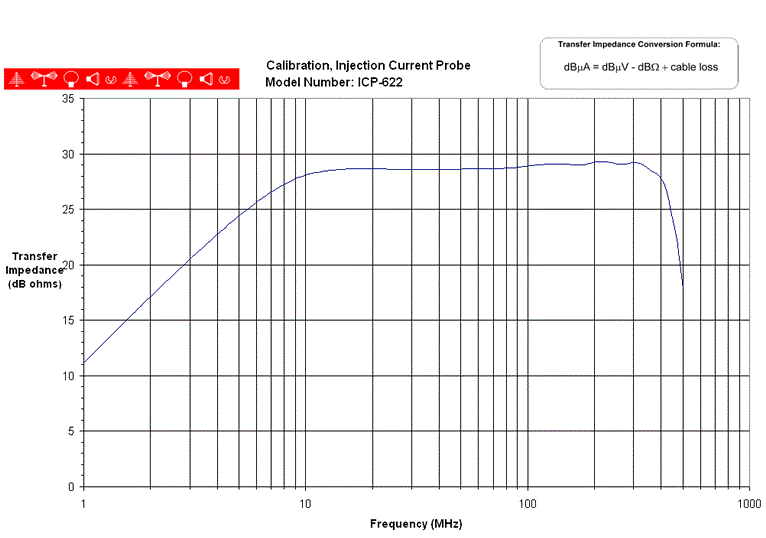

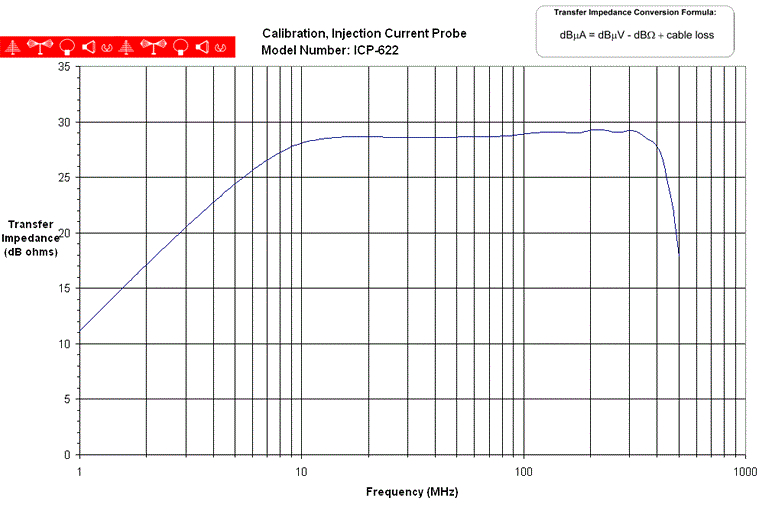

传输阻抗 |
16-31dBΩ |
|
最大输入功率 |
200W |
|
最大输入电流 |
50A |
|
连接口 |
N型 |
|
内径 |
38mm |
|
直径 |
108mm |
|
高度 |
64mm |
|
重量 |
1.9 Kg |
|
质保 |
3年 |
|
标准配置 |
探头、说明书、线缆、转接头、校准证书 |
|
选件 |
|
|
CPF-630 |
校准夹具 |
|
SAC-213 |
N-N线缆（3m） |
