- 名称:TBBCI-800K420大电流注入探头
- 厂商:Tekbox
型号:TBBCI-800K420
描述:TBBCI-800K420大电流注入探头(10KHz-500MHz)是一款卡扣式大电流注入探头,扩展了Tekbox的产品范围,使其成为经济实惠的EMC预测试设备. 注入电流探头用于将大RF电流感应耦合到通过其孔径的导体中。导体是被测设备的信号、控制和电源电路,用于测试传导敏感度或抗扰度
TBBCI-800K420大电流注入探头(10KHz-500MHz)
概述

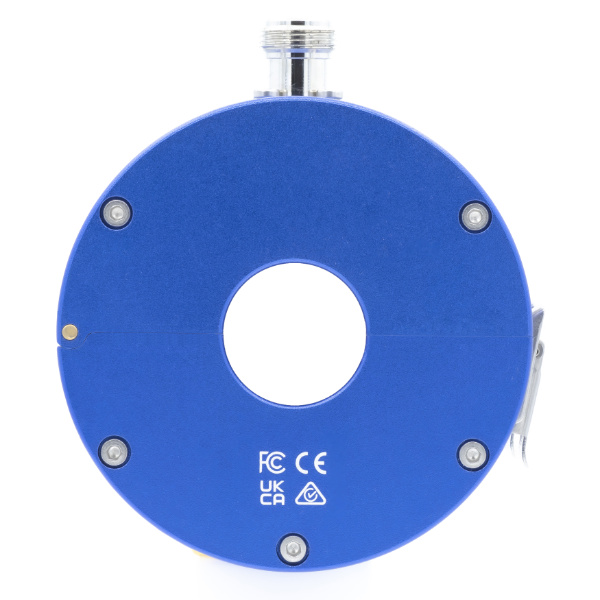

TBBCI1-800K420是一款卡扣式大电流注入探头,扩展了Tekbox的产品范围,使其成为经济实惠的EMC预测试设备. 注入电流探头用于将大RF电流感应耦合到通过其孔径的导体中。导体是被测设备的信号、控制和电源电路,用于测试传导敏感度或抗扰度。
TBBCI1-800K420大电流注入探头主要用于1MHz至400MHz频率范围内对汽车产品进行抗扰度测试。根据标准ISO11452-4,对于其大部分带宽,插入损耗为5dB。在250 kHz至230 MHz的频率范围内,该探头符合ISO11452-4的插入损耗规范。电流注入探头单独校准,可在10KHz至500MHz的频率范围内使用,额定输入功率100瓦,持续时间为20分钟。
该探头还可用于射频电流监测应用。
产品特点
-
10KHz-500MHz频率范围
-
单独校准、分体式夹具设计
-
满足MIL-STD-461 CS114、CS115、CS116
-
符合 ISO 11452-4:2005和IEC6100-4-6
-

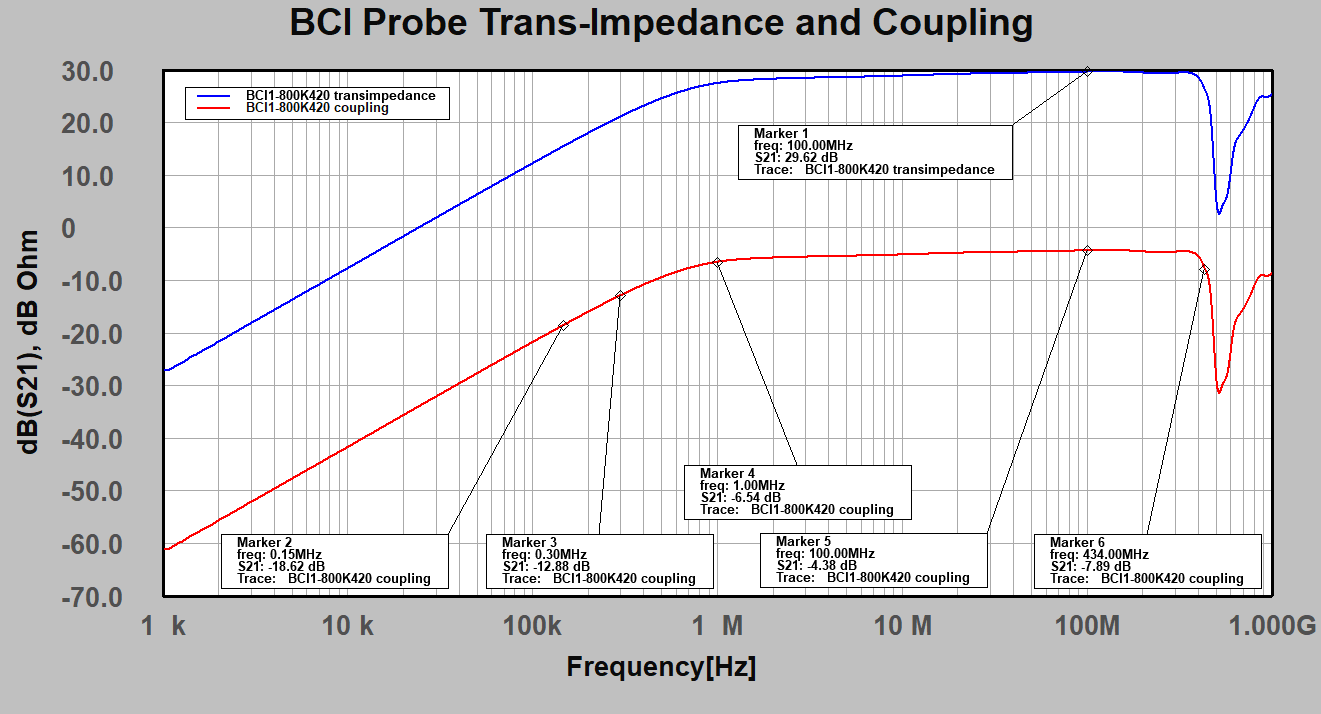

典型插入损耗 5dB、典型传输阻抗26dBOhm
-
27mm孔径、1年质保
应用
-
射频抗扰度测试
TBBCI-800K420大电流注入探头(10KHz-500MHz)
技术指标
类 型 |
电流注入探头 |
符 合 |
ISO11452-4/IEC6100-4-6 |
频率范围 |
10KHz – 500MHz |
插入损耗 |
5dB @典型值,50欧姆(100欧姆回路阻抗) |
传输阻抗 |
29dBΩ@典型值,50欧姆(100欧姆回路阻抗) |
最大输入功率 |
最高电流 350mA |
最高温度 |
80℃ |
连接口 |
N型 |
内径 |
27mm |
直径 |
92mm |
高度 |
76mm |
重量 |
1.2 Kg |
质保 |
1年 |
标准配置 |
探头、说明书、线缆、转接头、校准证书 |
选件 |
|
- |
校准夹具 |
订购信息:
型号 |
描述 |
TBBCI1-800K420 |
电流注入探头、校准数据、包装木箱 |

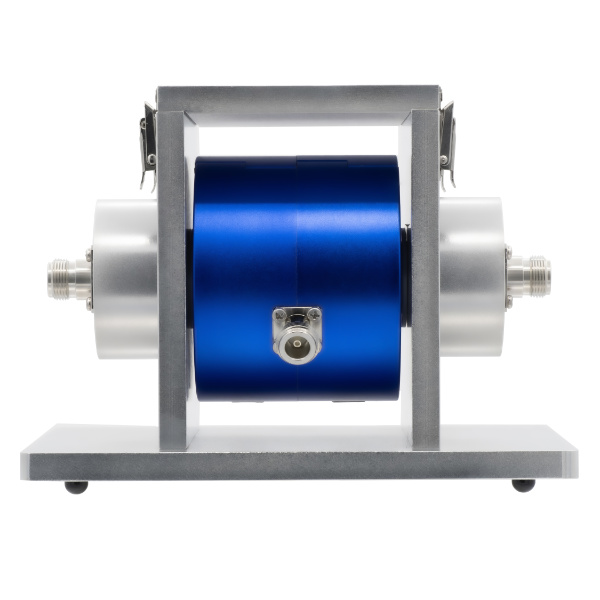

TBBCI-CAL |
电流探头校准夹具 |
TBCDN-50-150 |
50欧姆转150欧姆 适配器,N-N,4W |
TBATT-6dB |
6dB衰减器,N-N,可选10W/25W/50W/100W |
TBATT-30dB |
30dB衰减器,N-N,可选10W/25W/50W/100W |
TBMDA5 |
宽带调制功率放大器,150KHz-250MHz,2W,AM/PM调制 |
TBMDA6 |
宽带调制功率放大器,150KHz-250MHz,25W,AM/PM调制 |
EMCview PRO |
EMC测试软件 |
能够根据ISO 11452和客户指定的V级注入严重程度为I、II、III、IV的电流,电流高达350 mA能够根据ISO 11452和客户指定的V级注入严重程度为I、II、III、IV的电流,电流高达350 mA
