名称:TBBCI1-200K280电流注入探头
厂商:Tekbox
型号:TBBCI1-200K280
描述:TBBCI1-200K280电流注入探头(10K-300M)是一款卡扣式大电流注入探头,扩展了Tekbox的产品范围,使其成为经济实惠的EMC预测试设备.

TBBCI1-200K280电流注入探头(10K-300M)

概述

TBBCI1-200K280是一款卡扣式大电流注入探头,扩展了Tekbox的产品范围,使其成为经济实惠的EMC预测试设备. 注入电流探头用于将大RF电流感应耦合到通过其孔径的导体中。导体是被测设备的信号、控制和电源电路,用于测试传导敏感度或抗扰度。

TBBCI1-200K280电流注入探头主要用于150KHz230MHz频率范围内的传导抗扰度测试。对于其大部分带宽,插入损耗为8dB,在150 kHz230 MHz的频率范围内,探头符合IEC6100-4-6的插入损耗规范。电流注入探头单独校准,可在10KHz300MHz的频率范围内使用,额定输入功率100瓦,持续时间为20分钟。

该探头还可用于射频电流监测应用。

产品特点

  • 10KHz-300MHz频率范围

  • 单独校准、分体式夹具设计

  • 符合IEC6100-4-6

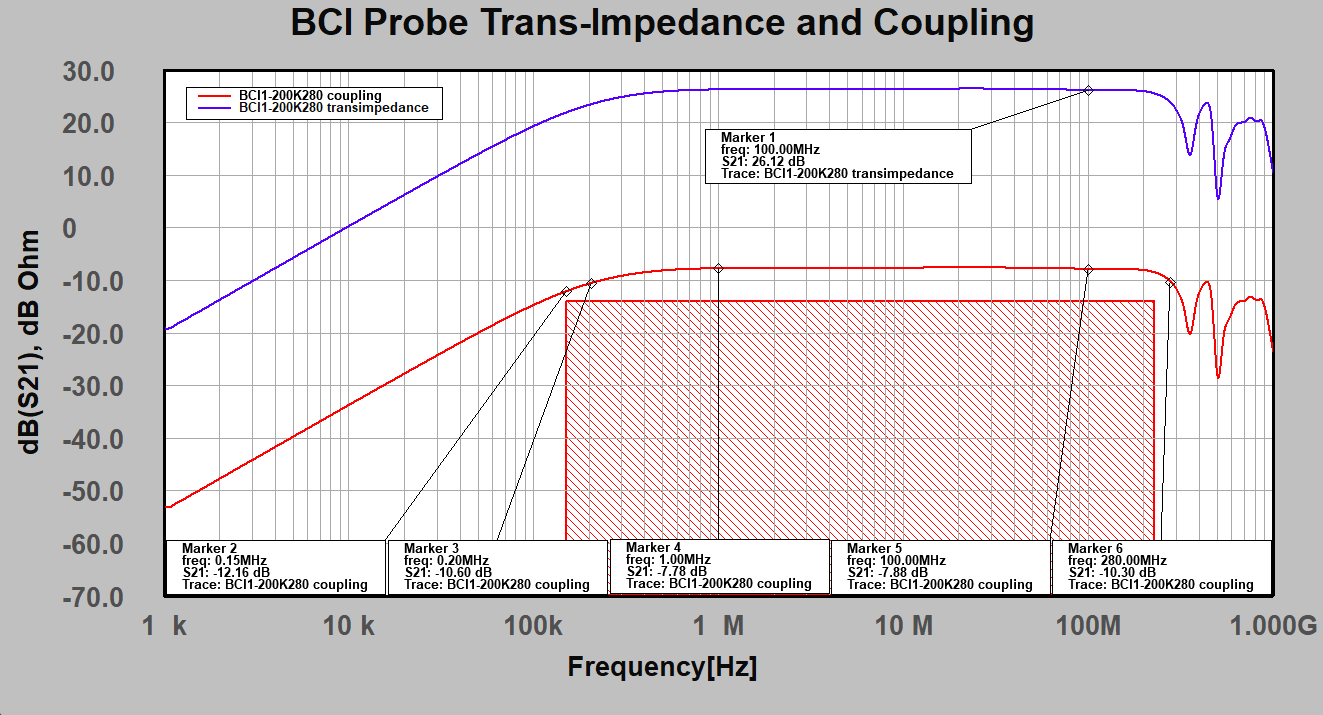

  • 典型插入损耗 5dB、典型传输阻抗26dBOhm

  • 27mm孔径、3年质保

应用

  1. 射频抗扰度测试


分享:

TBBCI1-200K280电流注入探头(10K-300M)

技术指标

类 型

电流注入探头

符 合

IEC6100-4-6

频率范围

10KHz – 300MHz

插入损耗

8dB @典型值,50欧姆(100欧姆回路阻抗)

传输阻抗

26dBΩ@典型值,50欧姆(100欧姆回路阻抗)

最大输入功率

100W,持续20分析

最高温度

90

连接口

N

内径

27mm

直径

92mm

高度

76mm

重量

1.2 Kg

质保

1年

标准配置

探头、说明书、线缆、转接头、校准证书

选件

-

校准夹具

订购信息:

型号

描述

TBBCI1-200K280

电流注入探头、校准数据、包装木箱

TBBCI-CAL

电流探头校准夹具

TBCDN-50-150

50欧姆转150欧姆 适配器,N-N4W

TBATT-6dB

6dB衰减器,N-N,可选10W/25W/50W/100W

TBATT-30dB

30dB衰减器,N-N,可选10W/25W/50W/100W

TBMDA5

宽带调制功率放大器,150KHz-250MHz2WAM/PM调制

TBMDA6

宽带调制功率放大器,150KHz-250MHz25WAM/PM调制

EMCview PRO

EMC测试软件
