- 名称：TBFL1瞬态限幅器9KHz-600MHz
- 厂商：tekbox
型号：TBFL1
描述：TBFL1瞬态限幅器9KHz-600MHz是组合的瞬态限幅器/衰减器/高通滤波器，设计用于在进行传导噪声测量或其他无法确定输入电平或可能发生意外过载的测量时为频谱分析仪或测量接收机输入提供最佳保护。

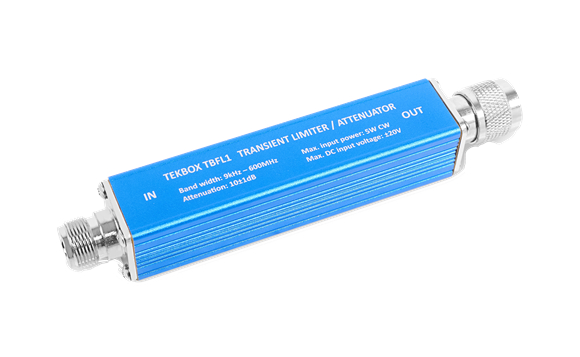

TBFL1瞬态限幅器9KHz-600MHz
概述
TBFL1瞬态限幅器9KHz-600MH TBFL1是组合的瞬态限幅器/衰减器/高通滤波器，设计用于在进行传导噪声测量或其他无法确定输入电平或可能发生意外过载的测量时为频谱分析仪或测量接收机输入提供最佳保护。
引脚和肖特基二极管与多级10dB衰减器相结合，形成的器件可以承受高达5W（37 dBm）的连续RF输入电平。气体放电管可提供额外的保护，以防止高压瞬变。此外，一个9 kHz高通滤波器抑制了电源电压的谐波。TBFL1限幅器具有+ 11dBm的限制阈值和从9 kHz到600 MHz的平坦频率响应，可以用作保护器件，用于完整范围的传导噪声测量以及许多其他应用。
应用
-
RE传导干扰测试
2. 通用RF瞬态限幅器

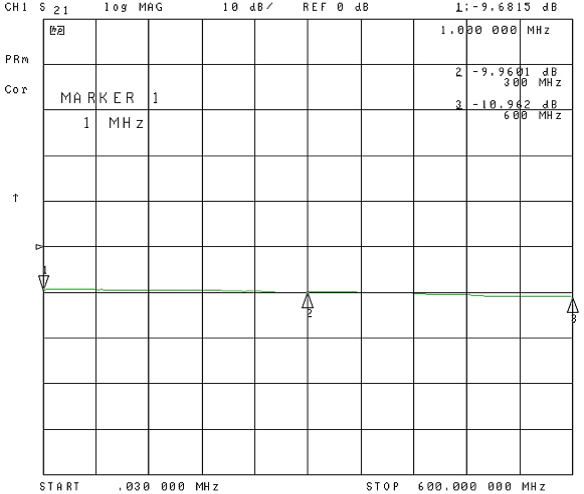

9K-600MHz 衰减
1500MHz S21测试
TBFL1瞬态限幅器9KHz-600MHz
技术指标
|
频率范围 |
9KHz – 600MHz |
|
衰减 |
10dB -0.5/+1.2 @ 9K-600MHz |
|
高通滤波器衰减 |
＞30Db @ 2KHz |
|
最大连续RF输入功率 |
5W（+37dB）@9K-600MHz |
|
最大直流输入电压 |
± 20V |
|
输入匹配，线性工作范围 |
9KHz-600MHz ＜-16dB |
|
输出匹配，线性工作范围 |
9KHz-600MHz ＜-23dB |
|
线性工作范围 |
0 dBm输入电平 @ 9KHz – 600MHz |
|
限制阀值 |
+11dBm |
|
输入连接器 |
N型-母 |
|
输出连接器 |
N型-公 |
|
尺寸 |
156×22×26 mm |
|
重量 |
170g |
|
质保 |
1年 |
