- 名称：TBL5032-3三相人工电源网络（LISN线性阻抗稳定网络）9KHz-30MH...
- 厂商：tekbox
型号：TBL5032-3
描述：TBL5032-3三相人工电源网络（LISN线性阻抗稳定网络）9KHz-30MHz是一种线路阻抗稳定网络，用于根据 CISPR 16-1-2 标准测量 9 kHz 至 30MHz 范围内的线路传导干扰
TBL5032-3三相人工电源网络（LISN线性阻抗稳定网络）9KHz-30MHz
BL5032-3是一种线路阻抗稳定网络，用于根据 CISPR 16-1-2 标准测量 9 kHz 至 30MHz 范围内的线路传导干扰。该设备设计用于测试电源电压高达 450V/260V 和 32A 的三相和单相交流供电设备。可以在每相和中性导体上测量传导噪声。TBL5032-3 为每个相位和中性线提供独立的 RF 输出，因此可以与TBLM1耦合，以将发射分为共模和差模分量。DUT插座可提供特定国家/地区的电源座。
TBL5032-3不提供内置限幅器/衰减器，测试连接频谱仪或接收机时，使用外带的一个9KHz高通滤波器.
为了防止致命电击的危险，操作员有责任确保采取符合IEC 60364-4-41和IEC 60364-5-54的保护措施，并遵守本手册的所有安全相关信息。
产品特点
符合CISPR-16-1-2
外观设计简单方便
单相/三相 二合一
4路独立输出
共模、差模测量
应用
传导骚扰测试
-

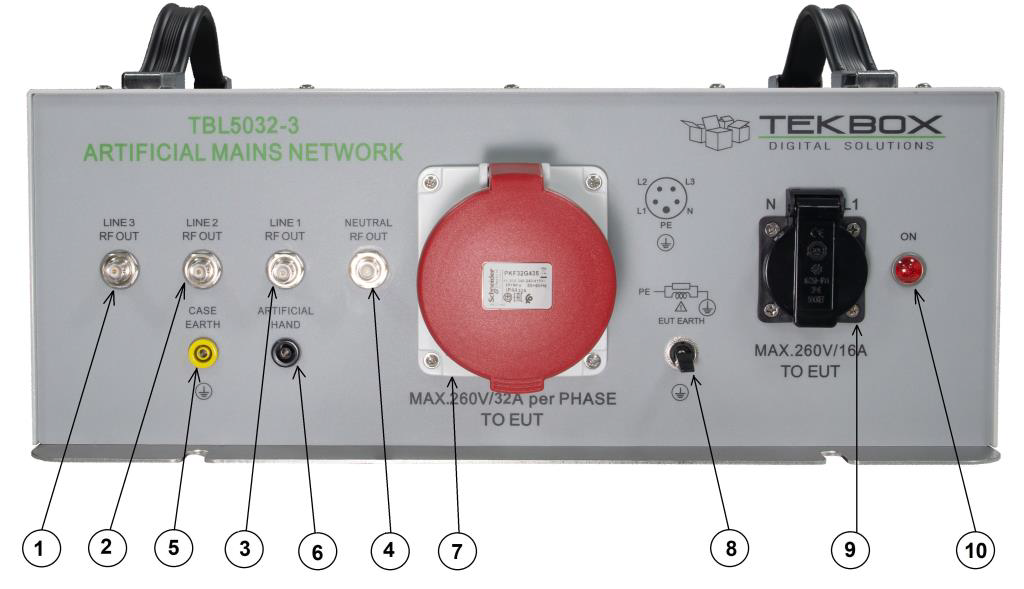

线路 3 BNC RF输出 ② 线路 2 BNC RF输出 ③ 线路 1 BNC RF输出
④ 中性 BNC RF输出 ⑤ 辅助外壳接地连接器 香蕉插头 ⑥ 人工手连接器 香蕉插头
⑦ 三相DUT插座 ⑧ 保护接地开关（将DUT接地 直接连接至外壳接地或通过50uH||50欧）
⑨ 单相DUT插座 ⑩ 通电指示灯
TBL5032-3三相人工电源网络（LISN线性阻抗稳定网络）9KHz-30MHz
技术指标
|
频率范围 |
9KHz-30MHz |
|
阻抗 |
50 Ω ║ (50 µH + 5 Ω) |
|
仿真手 |
220 pF + 511 Ω |
|
可切换PE |
50 Ω ║ 50 µH |
|
最大电流 |
32A |
|
其他 |
250uH前置过滤器 |
|
每条线线和中性线的独立射频输出 （4个输出） |
|
|
空心电感 |
|
|
线电压 |
最大540V/260V AC（50/60Hz） |
|
单相 DUT插座 |
特定国家/地区 |
|
三相 DUT插座 |
CEE/IEC60309，3L+N+PE，32A，母头 |
|
测量连接器 |
50Ω，BNC |
|
电源连接器 |
CEE/IEC60309 3L+N+PE，16A，公头 |
|
限幅器 |
外置9KHz高通滤波器，N型接口 |
|
工作温度范围 |
+5°C … + 40°C; 5% to 80% RH |
|
安全等级 |
安全等级 I，IEC 1010-01 |
|
质保 |
1年 |
