- 名称：TBPCP1-20100射频脉冲电流监测探头1Hz-200MHz
- 厂商：tek
型号：TBPCP1-20100
描述：TBPCP1-20100射频脉冲电流监测探头是一款 RF脉冲电流监测探头,工作频率1Hz-200MHz

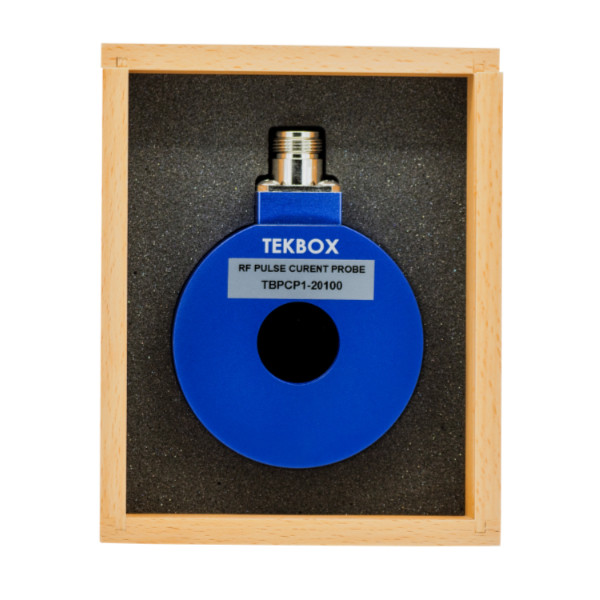

TBPCP1-20100射频脉冲电流监测探头
BPCP1-20100是一款 RF 脉冲电流监测探头，扩展了我们经济实惠的EMC测试设备产品范围。
该探头在20 Hz至100 MHz范围内具有非常平坦的响应，并且在1 Hz至200 MHz的频率范围内具有特征。TBPCP1-20100通常用于时域中的浪涌或射频脉冲电流监测应用，这与专为EMC应用设计的射频电流监测探头相反，后者通常用于频域测量。
射频电流监测探头的孔径为25mm，传输阻抗为-20 dB Ohm，典型的3dB带宽为20 Hz至100 MHz

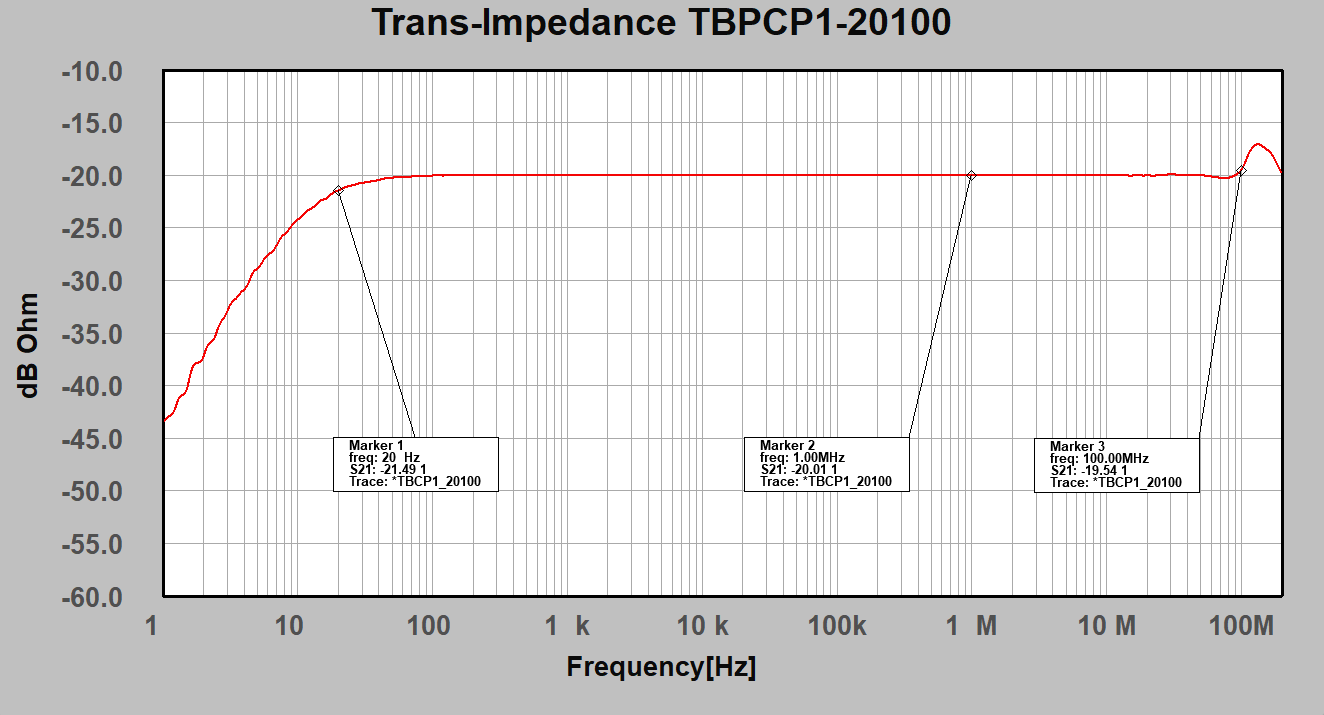

传输阻抗
TBPCP1-20100射频脉冲电流监测探头
|
频率范围 |
1Hz – 200MHz |
|
3 dB 频率范围 |
20Hz – 100MHz@50+50 ohm环路中测量 |
|
将阻抗转移到50欧负载 |
-20 dB Ω，0.1V/A |
|
探头端口阻抗 |
50 Ω |
|
下降率 |
< 10% /ms |
|
上升时间 |
< 5 ns |
|
最大限度（相对于内部电阻耗散额定值的CW 初级 RMS 交流电流） |
300A |
|
最大限度（相对于内部电阻脉冲电流额定值的初级单脉冲电流） |
900A@100ms脉冲宽带；3000A@1ms脉冲宽度 |
|
最大限度（当前时间乘机） |
0.04 A/s |
|
最大限度（核心温度） |
80 ℃ |
|
孔径 |
25 mm |
|
外径 |
76 mm |
|
高度 |
31 mm |
|
重量 |
320 g |
|
连接器类型 |
N @母头 |
|
质保 |
1年 |
|
标准配置 |
说明书、线缆、转接头 |
