- 名称：TBPCP1-3070脉冲电流监测探头
- 厂商：TEK
型号：TBPCP1-3070
描述：TBPCP1-3070 脉冲电流监测探头TBPCP2-3070是一款 RF 脉冲电流监测探头，扩展了我们经济实惠的EMC测试设备产品范围。
TBPCP1-3070 脉冲电流监测探头

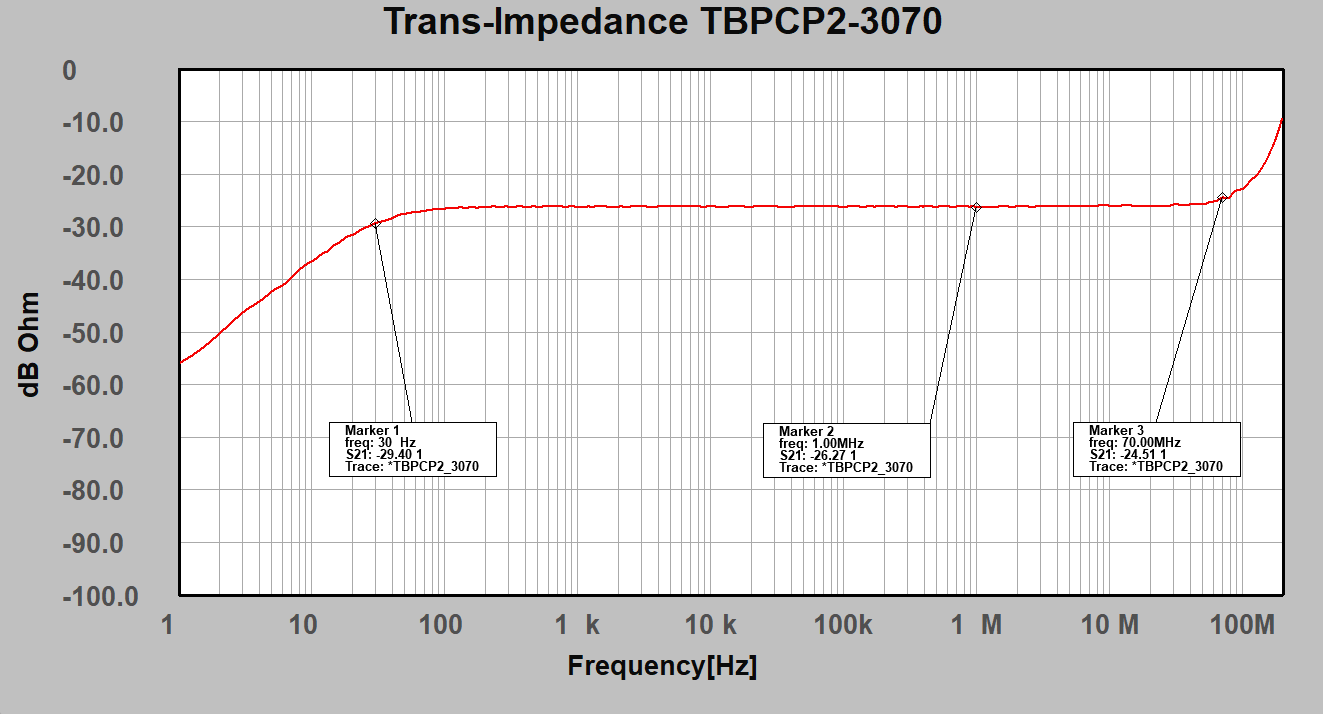

该探头在30 Hz至70 MHz范围内具有非常平坦的响应，并且在1 Hz至200 MHz的频率范围内具有特征。TBPCP2-3070通常用于时域中的浪涌或射频脉冲电流监测应用，这与专为EMC应用设计的射频电流监测探头相反，后者通常用于频域测量。
射频电流监测探头的孔径为25mm，在50Ω+50Ω 环路测试夹具中测得的传输阻抗为 -26 dB Ohm，典型的3dB带宽为30 Hz至70 MHz。
TBPCP1-3070 脉冲电流监测探头
技术指标
|
频率范围 |
1Hz – 200MHz |
|
3 dB 频率范围 |
30Hz – 70MHz@50+50 ohm环路中测量 |
|
将阻抗转移到50欧负载 |
-26 dB Ω，0.05V/A |
|
将阻抗转移到高阻抗 |
0.1 V/A |
|
探头端口阻抗 |
50 Ω |
|
下降率 |
< 20% /ms |
|
上升时间 |
< 5 ns |
|
最大限度（相对于内部电阻耗散额定值的CW 初级 RMS 交流电流） |
40A |
|
最大限度（相对于内部电阻脉冲电流额定值的初级单脉冲电流） |
200A@100ms脉冲宽带；400A@1ms脉冲宽度 |
|
最大限度（当前时间乘机） |
0.01 A/s |
|
最大限度（RMS交流电流 线性） |
4 A |
|
最大限度（核心温度） |
80 ℃ |
|
孔径 |
5.5 mm |
|
外径 |
27 mm |
|
长度（包括SAM接口） |
40 mm |
|
高度 |
19 mm |
|
重量 |
60 g |
|
连接器类型 |
SMA @母头 |
|
质保 |
1年 |
|
标准配置 |
说明书、线缆、转接头 |
