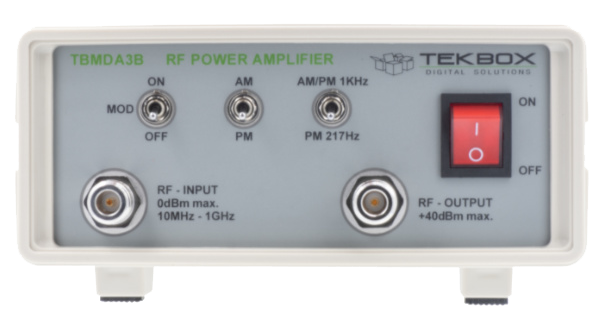

- 名称：TBMDA3B调制宽带功率放大器10M-1G
- 厂商：TBMDA3B
型号：TBMDA3B
描述：TBMDA3B宽频调制功率放大器10M-1G的设计是为了用于电子构件和产品抗扰度测试的廉价信号源。它被设计为由频谱分析仪的跟踪发生器输出驱动。它可以提高跟踪源的输出功率高达8W。
TBMDA3B调制宽带功率放大器10M-1G
TBMDA3B是一款频率范围为10 MHz至1 GHz的调制宽带功率放大器，旨在为电子模块和产品的预合规抗扰度测试提供低成本的射频功率源。在输入功率低于0 dBm的驱动下，它可以提供高达8 W的饱和输出功率。TBMDA3B非常适合驱动近场探头，用于查找电子电路的敏感点，或在TEM小室中生成强电场以进行辐射抗扰度测试。当驱动TEM Cell TBTC0时，它可以产生高达700 V/m的电场；驱动TBTC1时，可产生400 V/m；驱动TBTC2时，可产生200 V/m；驱动TBTC3时，可产生130
V/m。
TBMDA3增益（TBMDA3B增益略高，详细请见说明书）
|
3MHz |
7MHz |
10MHz |
25MHz |
100MHz |
200MHz |
300MHz |
400MHz |
500MHz |
|
22.5dB |
39.6 dB |
42.7 dB |
44.7 dB |
44.7 dB |
44.4 dB |
43.7 dB |
42.6 dB |
42.3 dB |
|
600MHz |
700MHz |
800MHz |
900MHz |
1000MHz |
1100MHz |
1200MHz |
||
|
41.8 dB |
41.9 dB |
40.6 dB |
41.5 dB |
39.9 dB |
37.5 dB |
29.8 dB |
||
应用：
-
通用增益模块
-

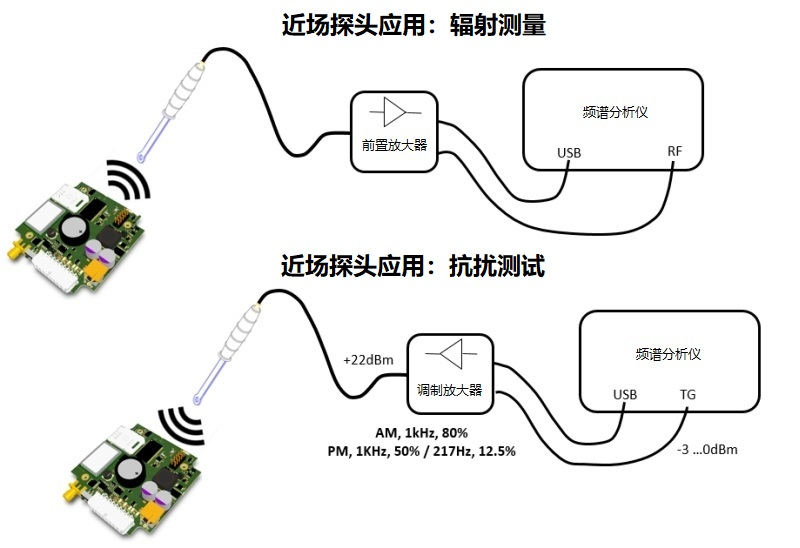

驱动近场探头/天线/CDN/BCI探头
-
驱动TEM小室
技术指标
-
频率范围： 10MHz-1G @ 5M-1.1G可用
-
最大输入功率： +3dBm
-
射频接口： N型 ，50Ω
-
1dB输出压缩点@ 5 MHz： + 38.2dBm
-
1 dB输出压缩点@ 50MHz： + 39.1dBm
-
1 dB输出压缩点@ 500MHz： + 39.4dBm
-
1 dB输出压缩点@ 1GHz： + 37dBm
-
2nd谐波,100MHz,Pout=39.9dB：＜ -27dBc
-
内部调制频率AM： 1 kHz±10％
-
内部调制频率PM： 1 kHz±10％，217 Hz±20％
-
占空比，PM： 50％±10％@ 1 kHZ; 217 Hz时为12.5％±20％
-
供电电压： 110-240V @ AC
-
供电功耗： 25W
-
工作温度： -20℃ ~ +50℃
