- 名称：TBL50100-1 100A线性阻抗稳定网络（人工电源网络）
- 厂商：tekbox
型号：tbl50100-1
描述：TBL50100-1 100A线性阻抗稳定网络（人工电源网络）是单通道的50 Ω/50µH LISN，频率范围为150 kHz – 30 MHz，符合CISPR 16-1-2。 除了对交流或直流供电设备进行噪声测量外，还可用于为各种其他标准化测试建立定义的阻抗。
TBL50100-1 100A线性阻抗稳定网络（人工电源网络）
概述
TBL50100-1是单通道的50 Ω/50µH LISN，频率范围为150 kHz – 30 MHz，符合CISPR 16-1-2。
除了对交流或直流供电设备进行噪声测量外，还可用于为各种其他标准化测试建立定义的阻抗。
TBL50100-1为EUT（被测设备）提供电源供电，可以使用频谱分析仪或测量接收机在BNC连接器处测量EUT电源端子处存在的传导噪声。电源端子和EUT端子通过50µH电感去耦。

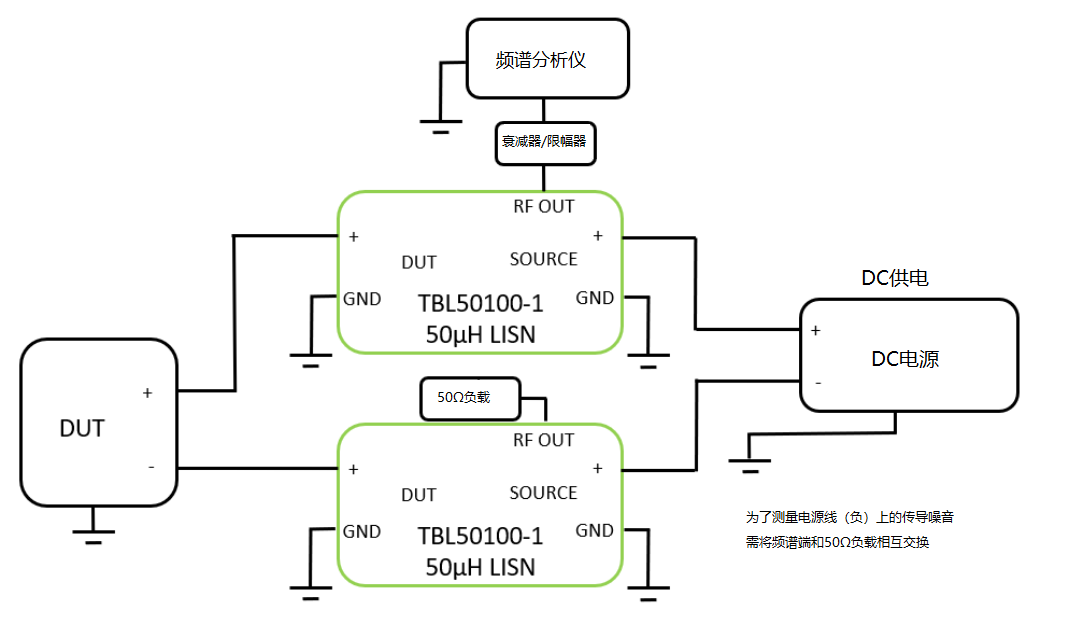

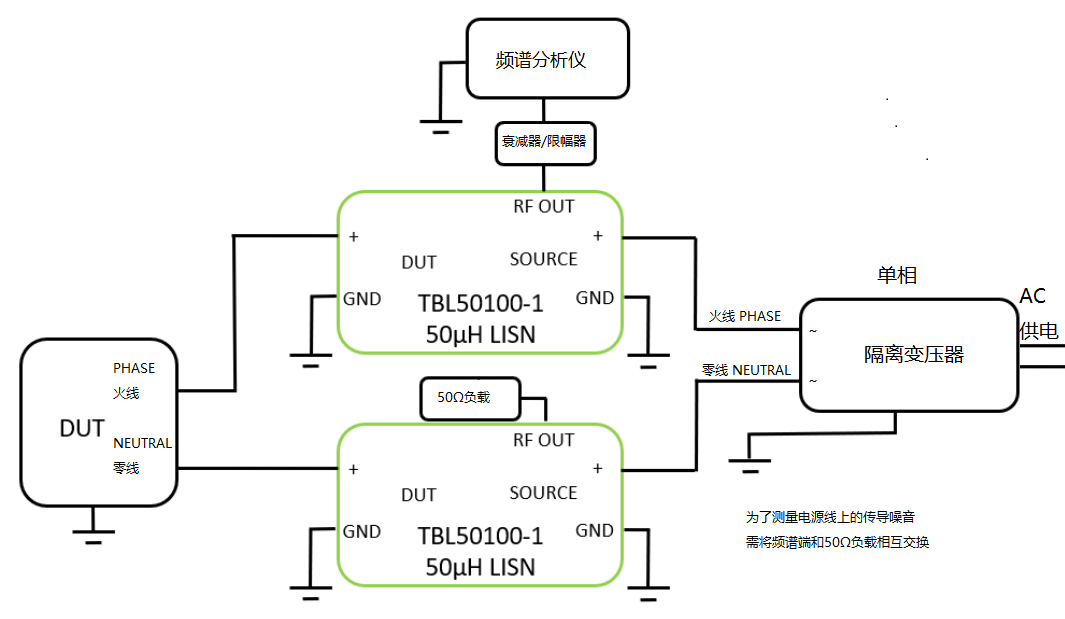

直流或单相测量通常需要一对TBL50100-1，结合LISNMate，可以分别测量共模噪声和差模噪声。具有三相电源的EUT需要三个或四个TBL50100-1，具体取决于产品是以三角形还是星形配置连接。
TBL50100-1包括一根BNC公头到N公头RG232电缆、电源线和EUT的匹配连接器以及单独的校准数据。
产品特点
符合CISPR 16-1-2
适用交流、直流
多个组成三相测量
外观设计简单方便
应用
传导骚扰测试
技术指标
|
类型 |
V-AMN, 50Ω/50Uh， 无250uH预过滤器 |
|
指定频率范围 |
150KHz-300MHz |
|
表征频率范围 |
9KHz-100MHz |
|
直流电阻 |
＜45mΩ |
|
最大电流 |
70A@连续，100A@持续10分钟 |
|
工作电压 |
0 – 250V DC，250V AC（50/60Hz） |
|
大电流端子 |
Phoenix Contact 1762741；1762592 |
|
RF接口 |
BNC 母头 |
|
尺寸 |
350 × 230 × 230 mm |
|
重量 |
5.3 Kg |
|
质保 |
1年 |
|
标准配置 |
说明书、线缆、转接头 |
订货信息
|
型号 |
描述 |
|
TBL50100-1 |
50uH LISN, 2个接线端子，1个75cm线缆（N-BNC），校准数据 |
|
选件 |
|
|
TBLA-PH2 |
用于TBL50100或TBL05100 EUT/SOURCE插座的BNC适配器 |
|
TBT-BNCM-50 |
50Ω负载 |
