TBCG3-CN梳状信号源5KHz-2GHz
概述

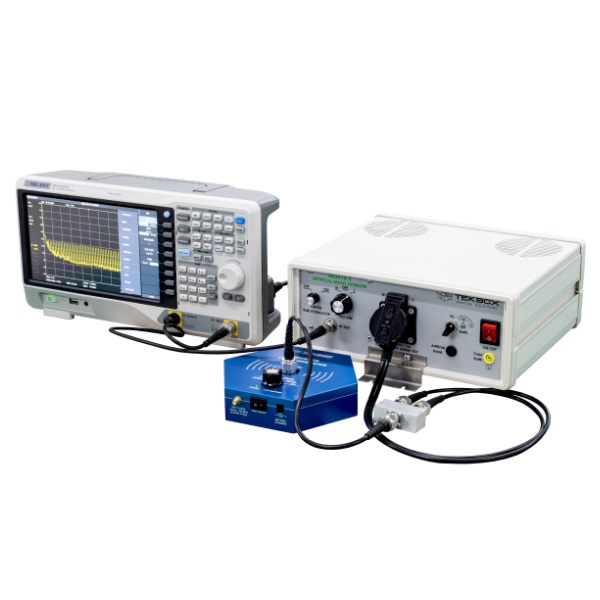

TBCG3-CN 梳状发生器主要用于验证传导发射测试设置。它是验证 LISN 正确操作、正确设置和正确配置频谱分析仪的有用工具。
旋转开关允许您在五个固定梳状频率和频率范围为 5 kHz 至 300 MHz 的外部激励输入之间进行选择。
梳状发生器带有特定国家/地区特定的适配器电缆，可插入（未供电！）LISN 的 DUT 插座。
该设备由四节 AA NiMH 电池供电，并包括一个外部充电器。
TBCG3-CN 产生的梳状频谱在高达 1.5 GHz 的频率范围内具有大约 8 dB 的平坦度，并具有带母 N 型连接器的 50 欧姆输出。
外壳由实心铝铣削而成。梳状面板中的 ¼” – 20 UNC 螺纹适用于标准三脚架螺栓
TBCG3-CN梳状信号源5KHz-2GHz
|
带宽 |
5KHz-2GHz |
|
梳状频谱平坦度 |
8dB @ 典型值 |
|
输出阻抗 |
50Ω |
|
输出功率 |
66dBuV @10MHz/f-comb; 每个f-comb/2 减少6dB |
|
幅度稳定性 |
< 0.2dB， 15分钟后 < 0.1dB |
|
输出接口 |
N型 |
|
可选择的固定梳状频率 |
100KHz、500KHz、1MHz、5MHz、10MHz |
|
频率稳定性 |
50ppm |
|
外部源输入 |
5KHz-300MHz@方波输入信号；3.3Vpp最大值 |
|
100KHz-300MHz@正弦输入信号；3.3Vpp最大值 |
|
|
输入阻抗 |
50Ω |
|
输入连接器 |
SMA-母 |
|
功耗 |
70mA |
|
指示器 |
开机LED、低电量LED |
|
电源 |
4 x AA NiMH（例如 Varta Mignon 2700，未提供） |
|
充电器 |
外置；ACS110 |
|
工作时间 |
电池容量/70mA |
|
温度范围 |
-20℃ 至 +45℃ |
|
功耗 |
175mA |
|
尺寸 |
180 × 60 mm |
|
重量 |
1250 g |
|
质保 |
1年 |
|
标准配置 |
说明书、电池 |
