- 名称：TBL05100-1 100A 5uH人工电源网络（LISN）
- 厂商：Tekbox
型号：TBL05100-1
描述：TBL05100-1 100A 5uH人工电源网络（LISN）是一款通用的5µH LISN，可满足多项标准的要求。TBL05100出厂时默认为50Ω // 5µH+1Ω, 满足CISPR 16-1-2和CISPR 25阻抗、相位隔离规范。
概述
TBL05100-1是一款通用的5µH LISN，可满足多项标准的要求。TBL05100出厂时默认为50Ω // 5µH+1Ω, 满足CISPR 16-1-2和CISPR 25阻抗、相位隔离规范。通过设置仪器内部跳线，可以将其转换为符合50Ω // 5µH规范，支持CISPR16-1-2/CISPR 25、MIL-STD-461G、ISO11452-4和ISO 7637-2等标准。通过添加一个外部10F电容器，阻抗将满足DO-160规范。

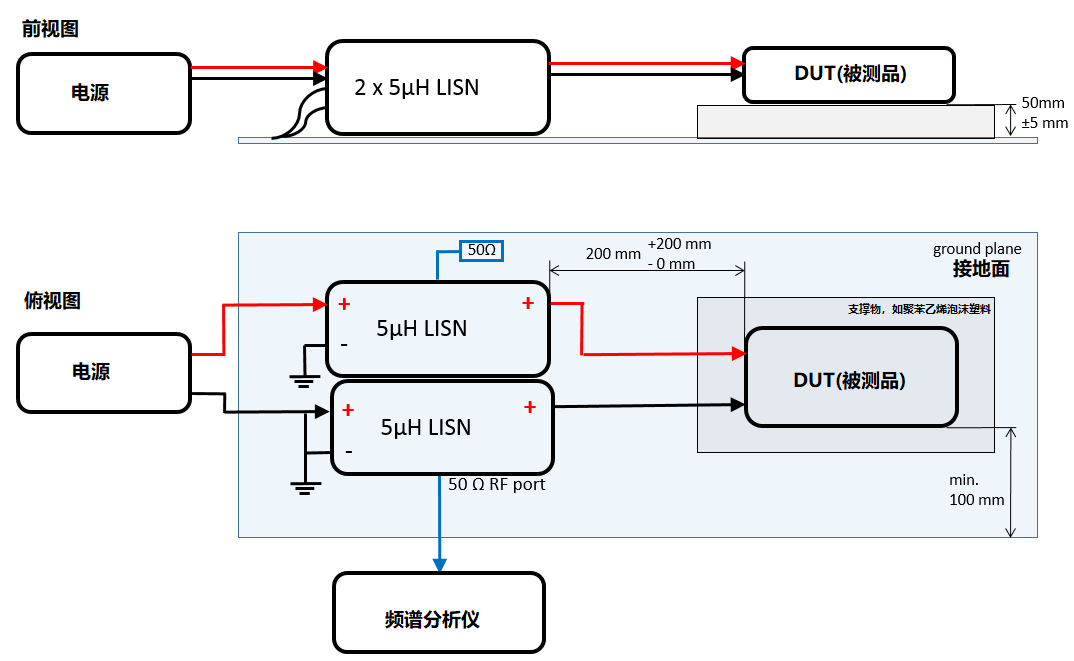

LISN插入EUT（被测设备）的电源线。EUT电源端子处的传导噪声可在BNC连接器处通过频谱分析仪或测量接收机进行测量。5µH电感器将电源（电源）端子与EUT端子解耦。
将两个TBL05100-1与Tekbox LISN Mate结合使用，可以分别测量共模和差模噪声。该装置配备了一根BNC公头对N公头RG232电缆、配套连接器和将其连接到接地平面的接地支架。
产品特点
符合CISPR 16-1-2、CISPR 25
支持多标准CISPR16-1-2/CISPR 25、MIL-STD-461G、ISO11452-4/ISO7637-2、DO-160
适用交流、直流
多个组成三相测量
外观设计简单方便
应用
传导骚扰测试
|
类型 |
50Ω // 5μH + 1Ω； 50Ω // 5μH |
|
适用标准 |
CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO11452-4 and ISO 7637-2 |
|
频率范围 |
10KHz-400MHz |
|
直流电阻 |
＜5 mΩ Source+ to EUT+; < 5 mΩ Source- to EUT- |
|
最大电流 |
100A |
|
工作电压 |
0 – 250V DC，250V AC（50/60Hz） |
|
额定最大电压 |
350V AC@50/60Hz，1000V DC |
|
大电流端子 |
Phoenix Contact 1762741；1762592 |
|
RF接口 |
BNC 母头 |
|
跳线 |
Harwin D3087-98 |
|
尺寸 |
300 × 150 × 150 mm |
|
重量 |
2.7 Kg |
|
质保 |
1年 |
|
标准配置 |
说明书、线缆、转接头、校准证书 |
