- 名称：HSA-10600手持式频谱分析仪
- 厂商：国测
型号：HSA-10600
描述： HSA-10600手持式频谱分析仪是一款高精度又具有超高性价的手持式矢量频谱分析仪，外观小巧，内置电池直接供电设计、可出色完成传统台式频谱仪的基本项目测试，工作方式与传统频谱仪基本相同
概述：
HSA-10600是一款高精度又具有超高性价的手持式矢量频谱分析仪，外观小巧，内置电池直接供电设计、可出色完成传统台式频谱仪的基本项目测试，工作方式与传统频谱仪基本相同。频率范围高达6.1GHz，同时又具有非常大的测量动态范围（-140dBm），最大输入功率更是高达+30dBm（1W）。

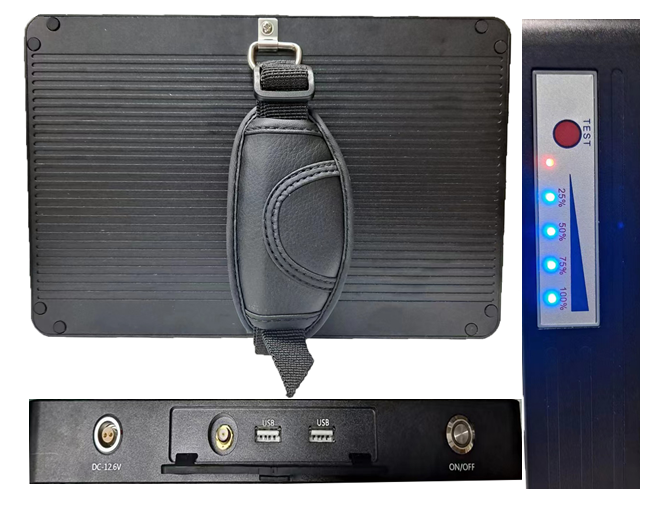

HSA-10600外壳采用一体成型，具有非常好的导热性和屏蔽性，由于设计体积小巧易便携，非常适合户外现场测试与测量，室内测量又对您的有限工作台空间释放更多空间。配合近场探头或双锥天线，组建成非常便携的EMI辐射骚扰预测。
|
特点：
-
结构小巧便携、适合户外现场
-
模拟解调、数字解调、相位解调
-
高精度、数字合成RF系统
-
内置电池供电，可用3-4小时
-
免费频谱分析测量软件
-
EMI一致性预测试
-
信号对比（三轨迹线信号频谱对比）
-
侧面电池电量提醒
技术指标
|
频率规格 |
|||
|
频率范围 |
全段 |
100Hz-6200MHz |
|
|
高频段 |
1MHz-6200MHz |
||
|
低频段 |
中心频率范围1KHz-1MHz 使用频率范围100Hz-2MHz |
||
|
频率步进(最小) |
1Hz |
||
|
参考时钟输出 |
10MHz默认值 输出值可选设置频率：2.5MHz、2.86MHz、3.33MHz、4MHz、5MHz、6.67MHz、10MHz、20MHz |
||
|
参考时钟精度 |
温度稳定性 |
±0.28 ppm（温度-10C~+50C） |
|
|
老化率 |
±1 ppm /年/max |
||
|
SPAN范围 |
100Hz-6188MHz |
||
|
PLL扫描模块范围 |
1.35MHz-6188MHz |
||
|
全扫描范围 |
12MHZ-6188MHz |
||
|
FFT模式扫描 |
100Hz-1.35MHz 当量程低于400Hz时，只有100Hz、200Hz、300Hz和400Hz的值 |
||
|
低频段量程设置 |
量程范围是中心频率的两倍，低频段将在FFT扫描模式下工作 |
||
|
RBW范围 |
0.2Hz-10MHz |
||
|
PLL扫描模式 RBW范围 |
10KHz-10MHz 具有正确值的自动设置 手动设置值，10KHz、20KHz、30KHz、50KHz、100KHz、200KHz、300KHz、500KHz、1MHz、10MHz |
||
|
FFT扫描模式 RBW范围 |
0.2Hz-27KHz 使用span/100自动设置 使用span/50~500手动设置（10步） |
||
|
VBW范围 |
2.3KHz-300KHz 只能在PLL扫描模式下设置 |
||
|
频率读数精度 |
频率标记分辨率为0.1Hz |
||
|
|
|||
|
幅度规格 |
|||
|
测量范围 |
高频段CW信号 |
DANL - +24dBm (频率50MHz) |
|
|
高频段脉冲信号 |
DANL - +28dBm (频率50MHz) |
||
|
低频段CW信号 |
DANL - +10dBm |
||
|
1MHz-50MHz信号 |
随着频率的变化，最大输入电平将从10dBm变化到24dBm（CW）或28dBm（脉冲） 脉冲信号：4620us周期的5%占空比 |
||
|
参考设置范围 |
高频段 |
-70dBm - +30dBm |
|
|
低频段 |
-50dBm - +30dBm |
||
|
|
0.25dB设置分辨率 |
||
|
最大输入电平 |
当Ref=+30dBm时，连续波射频信号30dBm小于1min 直流输入最大+/-25V |
||
|
DANL噪音电平 |
100Hz-1MHz |
-90dBm , ref= -50dBm |
|
|
1MHz-500MHz |
-140dBm, ref=-70dBm, Span=100Hz, RBW=1Hz |
||
|
500MHz-4.5GHz |
-135dBm, ref=-70dBm, Span=100Hz, RBW=1Hz |
||
|
4.5GHz-6.2GHz |
-130dBm, ref=-70dBm, Span=100Hz, RBW=1Hz |
||
|
电平不确定度 |
1GHz时的绝对电平不确定度 |
1.5dB |
|
|
频率响应50MHz~6.2MHz： |
2dB |
||
|
电平显示范围 |
对数刻度 |
8-80dB,刻度范围1-10 |
|
|
单位 |
dBm, dBmV, dBuV, dBuV/m, dBW/m2 |
||
|
跟踪点 |
PLL扫描模式501~1501点，FFT扫描模式461点 |
||
|
标记数量 |
5 |
||
|
检波模式 |
采样（Sample）、平均（Average）、最大（Max）、最小（Min）、正常（Normal） |
||
|
跟踪功能 |
电流（Current）、平均（Average）、最大（Max）、密度（Density）、瀑布（Waterfall） |
||
|
电平读数精度 |
电平标记分辨率 0.01dB |
||
|
|
|||
|
扫描规范 |
|||
|
扫描时间 |
时间范围 |
3.33ms – 200s |
|
|
PLL扫描时间 |
262ms – 200s |
||
|
FFT扫描时间 |
3.33ms – 40s |
||
|
全扫描时间 |
|
820ms |
|
|
|
|||
|
模拟解调 |
|||
|
解调器频率范围 |
10Hz-50KHZ |
||
|
AM解调范围 |
5-95% |
||
|
FM解调范围 |
100Hz-100KHz |
||
|
PM解调范围 |
-160 - + 160度 |
||
|
ASK数据速率 |
50b/S – 50Kb/s |
||
|
FSK（GFSK）数据速率 |
50b/S – 50Kb/s |
||
|
PSK数据速率 |
50b/S – 50Kb/s |
||
|
|
|||
|
数字解调 |
|||
|
解调类型 |
MSK/GMSK |
||
|
显示类型 |
I&Q原始数据、I&Q相移、EMV、眼图、星座图 |
||
|
采样速率 |
200b/s – 120Kb/s |
||
|
|
|||
|
相位解调 |
|||
|
解调类型 |
BPSK、QPSK、8PSK |
||
|
显示类型 |
I&Q原始数据、I&Q相移、EMV、眼图、星座图 |
||
|
速度范围 |
200b/s – 120Kb/s |
||
|
|
|||
|
外部I&Q输出（可选） |
|||
|
模拟IQ信号输出 |
MMCX连接器、IP/IN/QP/QN |
||
|
低压滤波器 |
4MHZ-40MHz带宽、290KHz阶跃 |
||
|
滤波器范围 |
40MHz-128MHz带宽，步进800KHz |
||
|
|
|||
