- 名称：TBGTC1 GTEM开放式小室
- 厂商：Tekbox
型号：TBGTC1

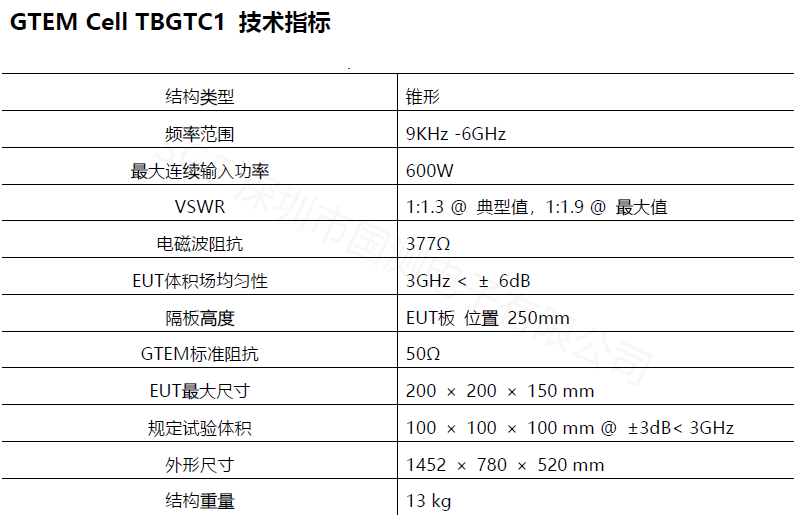

描述：TBGTC1 GTEM开放式小室是用于测试EMC辐射发射和抗扰度测试的工具，具有高频率范围9KHz至6GHz，低VSWR（1.3）；

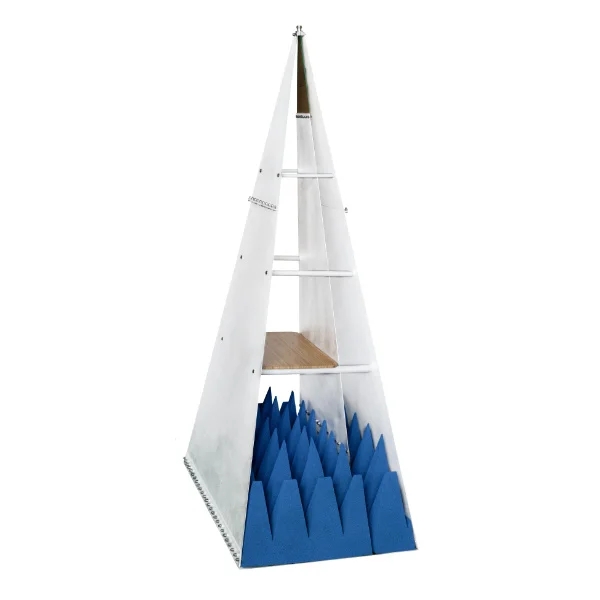

TBGTC1 GTEM小室
TBGTC1开放式GTEM小室补充了我们现有的用于EMC预一致性测试的低成本开放式TEM小室产品组合。与TBTCx TEM小室不同，TEM小室在较高频率下有限制，GTEM单元的工作频率可达6GHz。
使用带有跟踪发生器、调制功率放大器和 EMCview 软件的频谱分析仪，可以在EMC相关设计更改之前和之后检查产品的辐射发射和抗扰度。
工程师可以轻松验证他的更改是否改善或损害了EMC性能，或者是否保持不变。GTEM小室的使用验证了EMC性能的需要。
垂直放置时，TBGTC1只需要78 × 52 cm的面积。EUT可以方便地放置在提供的木板上，木板上位于GTEM小室垫片上。
GTEM小室是一种锥形、混合端接的50欧姆带状线设备，用于电子设备的辐射发射和抗扰度测试。它不是一种替代品，但由于其尺寸和成本，它是在EMC消声室中测量的一种方便的替代品。
GTEM小室由隔膜、中心部分的导电带和接地的壁组成。几何结构设计为呈现50Ω带状线。被测器件（DUT）被放置在底壁和隔膜之间。
TBGTC1是一个“开放式GTEM单元”，没有侧壁，便于放置DUT，并具有优选的垂直配置。它可能会拾取RF背景噪声，但可以通过在给DUT通电之前测量单元输出信号或将GTEM单元放置在屏蔽帐篷中（Tekbox也提供）来考虑这一点。

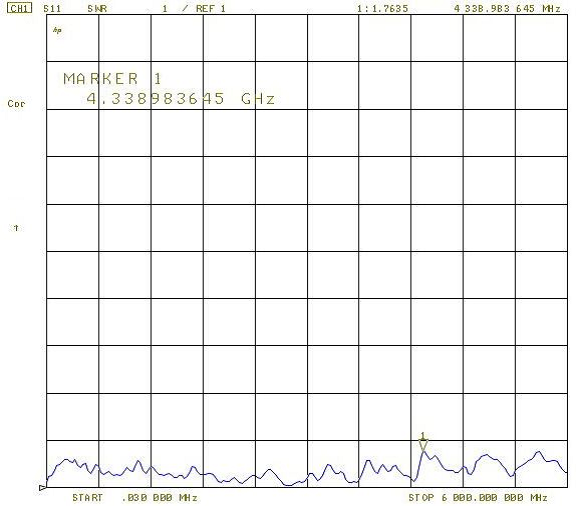

VSWR：
TBGTC1 GTEM开放式小室
