- 名称：TBBT01大电流偏置器Bias-Tee
- 厂商：Tekbox
型号：TBBT01
描述：TBBT01大电流偏置器Bias-Tee是一种用于测量功率电感器饱和效应和偏压电容器饱和效应的设备。大多数用于功率电感器测试的偏置器都工作在低频率，这使得它们不适合评估射频功率放大器或EMC滤波器的去耦/偏置电感器。
概述
TBBT01 Bias-Tee（偏置器）是一种用于测量功率电感器饱和效应和偏压电容器饱和效应的设备。大多数用于功率电感器测试的偏置器都工作在低频率，这使得它们不适合评估射频功率放大器或EMC滤波器的去耦/偏置电感器。然而，RF偏置器通常具有受限的电流能力，不能用于低频区域。TBBT01可以测量高带宽和高电流。
功率电感器通常有铁氧体磁芯，因此容易受到磁饱和效应影响。即使在达到电感器数据表中规定的磁饱和电流之前，电感开始下降，部件的RF特性开始退化。
在构建EMC滤波器时，DC电流的影响经常被低估，并且滤波器无法按计划工作。需要用电流注入的高电流偏置器，来评估EMC滤波器在负载条件下的频率响应。
大电流偏置器可用于多种额外应用。无论在哪里使用电感器进行DC路径的去耦和滤波，在负载电流条件下测量电感是最佳方法。偏置电流脉冲变压器也是如此。
TBBT01可以将高达10A的DC电流注入50欧姆的射频通路，并在5 kHz和1. 5 GHz之间的频率下工作。
TBBT01的插入损耗与注入电流无关。
2．产品特点 3. 应用
外观设计简单方便 RF功率放大器、EMC滤波器
宽频率范围
10A高电流
技术指标
|
频率范围 |
5KHz-1.2GHz |
|
特征频率范围 |
1KHz-3GHz |
|
插入损耗（RF路径） |
< 1dB@典型值 10KHz-1GHz， < 1.5dB@5KHz-1.2GHz |
|

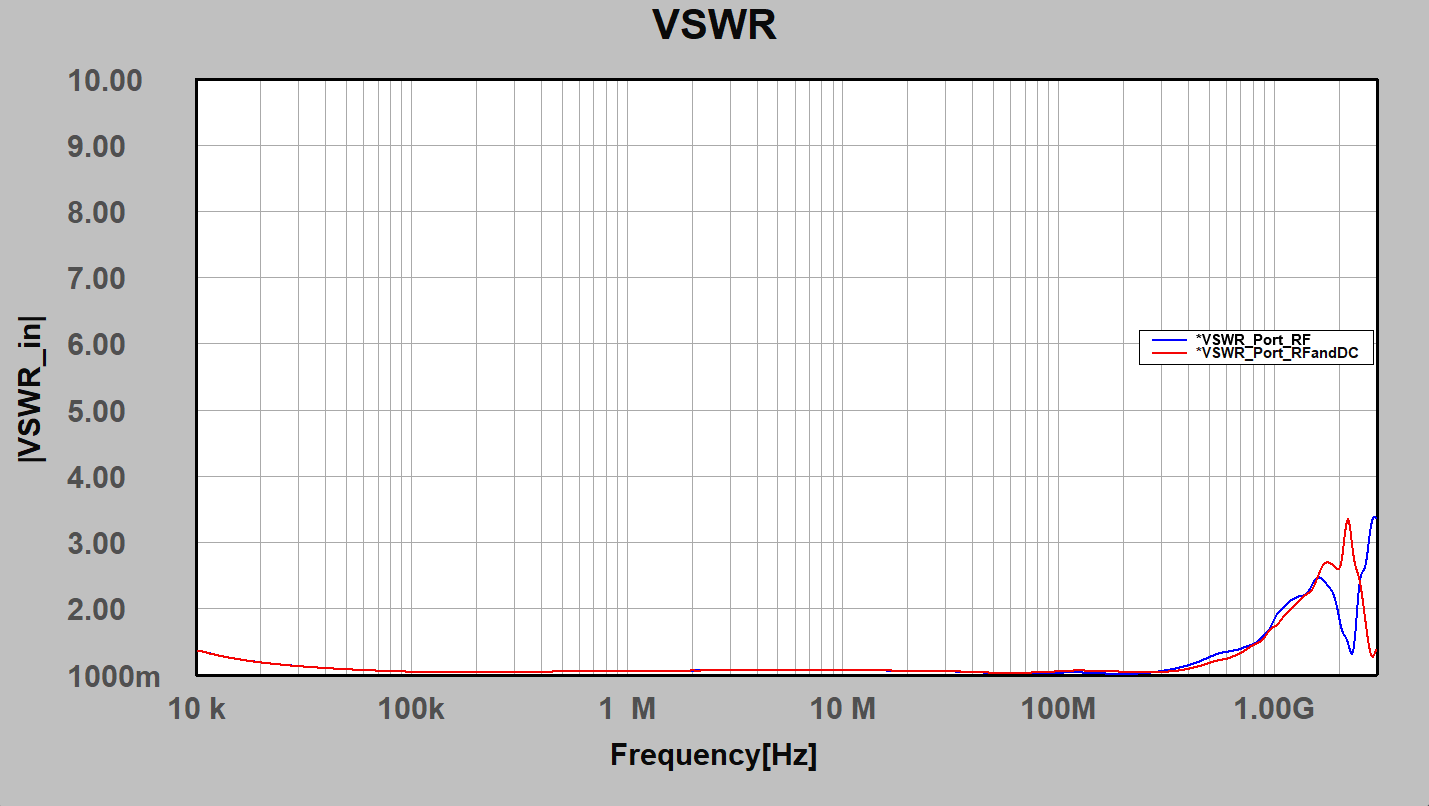

VSWR |
< 1 VSWR < 2, 5KHz-1GHz |
|
RF功率 |
50W，5KHz - 1GHz |
|
RF接口 |
N-母 |
|
工作电压 |
± 100V @ 最大 |
|
工作电流 |
± 5A to 10A DC，见特性图，±5A DC连续，±15A最大 |
|
DC通路电阻 |
< 1.5Ω @ 22℃ |
|
DC插座 |
Phoenix Contact 1998933, male |
|
配套母端子 |
Phoenix Contact 1967375 |
|
尺寸 |
150×155×330 mm |
|
重量 |
3 kg |
|
质保 |
1年 |
|
选件 – 测试 PCB 板 |
|
|
TBBT01-TBCB1 |
用于电感饱和测量的测试PCB |
|
TBBT01-TBCB2 |
用于EMC滤波器测量的测试PCB |
|
TBBT01-TBCB3 |
RF扼流圈测量用测试PCB |
|
TBBT01-TBCB4 |
用于电容器测量的测试PCB |
|
TBBT01-Through_N/M |
同轴直通适配器，N型公头 |
|
TBBT01-Through_N/F |
同轴直通适配器，N-母头 |
|
标准配置 |
|
|
TBBT01 |
偏置器*1pcs、母端子板Phoenix Contact 1762592 |
