TBRFPS1功分器100K-800M
概述
TBRFPSx通用型2路功率分配器（1分2）/功率合路器具有超低频率，高隔离度，低损耗等特点。最大承受2W，采用N型接口，外观结构一体成型，小巧轻薄
产品特点
1分2接口
最大功率2W
100KHz超低频率
大于20dB高隔离度
TBRFPS1功分器100K-800M
技术指标
|
型号 |
TBRFPS1 |
TBRFPS4 |
|
频率范围 |
100KHz – 800MHz |
5MHz – 3GHz |
|
最大功率 |
2 W |
0.5 W |
|

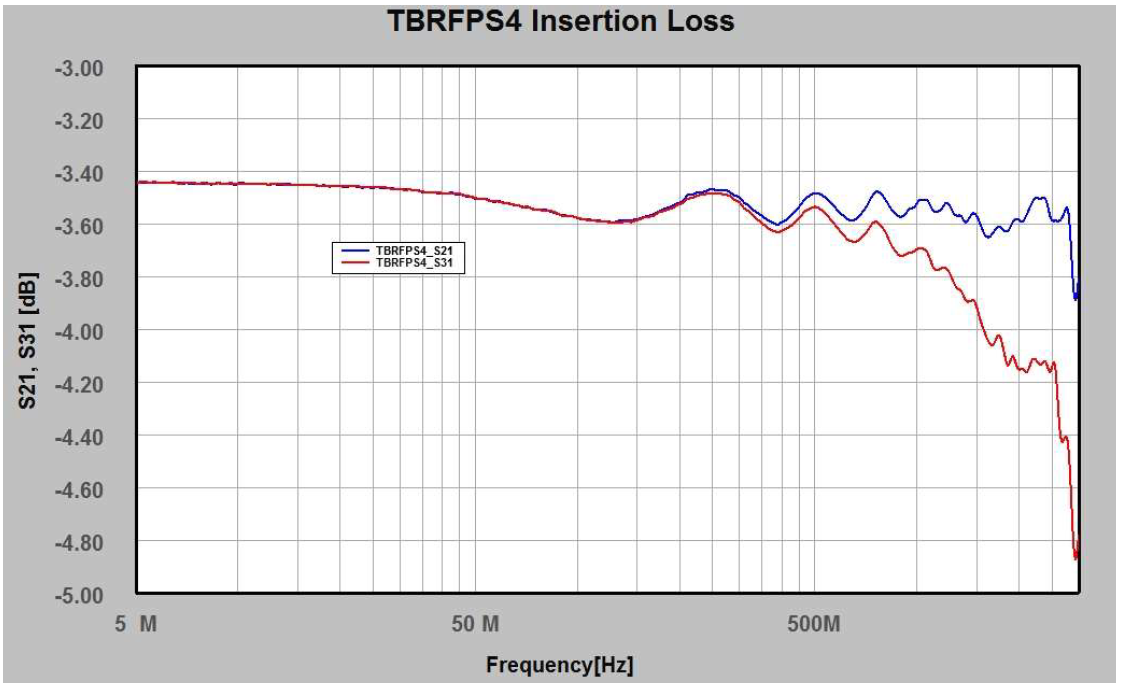

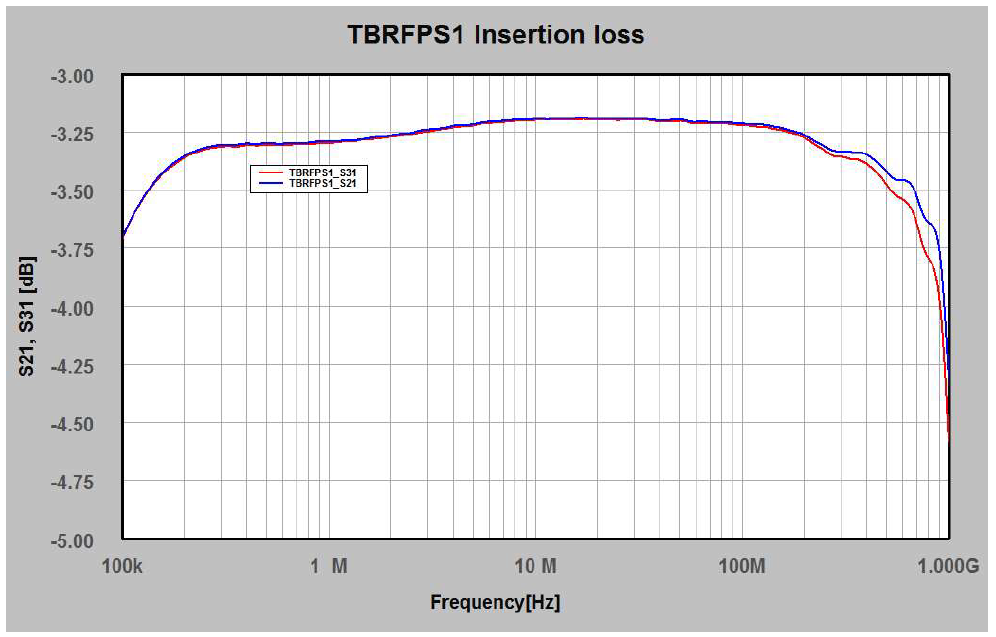

S21插入损耗（3dB以上） |
-0.5 dB |
-0.6 dB |
|
S31近端串扰（3dB以上） |
-0.5 dB |
-0.9 dB |
|
幅度平衡 |
0.1 dB |
-0.3 dB |
|
相位平衡 |
0.1 ° |
0.5 ° |
|
隔离度 |
23 dB |
21 dB |
|
SWR 端口 1 |
1.2 |
2.0 |
|
SWR 端口 2 |
1.2 |
2.0 |
|
SWR 端口 3 |
1.2 |
2.0 |
|
接口 |
N型 |
N型 |
|
尺寸 |
56×27×22mm |
56×27×22mm |
|
重量 |
130 g |
130 g |
|
质保 |
1年 |
1年 |
|
安装 |
2× φ3mm通孔，中心至中心间距50mm |
|
