- 名称：ESD静电校准靶TBESDT2 DC-4GHz
- 厂商：TEKBOX
型号：TBESDT2
描述：ESD静电校准靶TBESDT2 DC-4GHz TBESDT1 ESD静电靶是用于验证ESD模拟器的电流传感转换器。它用于测量符合IEC 61000-4-2标准、高达4 GHz的频率。
1. 概述
TBESDT2 ESD静电校准靶是用于验证ESD模拟器的电流传感转换器。它用于测量符合IEC 61000-4-2标准、高达4GH的频率。
2. 产品特点
DC-4000MHz频率范围
符合IEC/EN 6100-4-2
最大脉冲 ±30KV
3. 应用
ESD静电枪校准

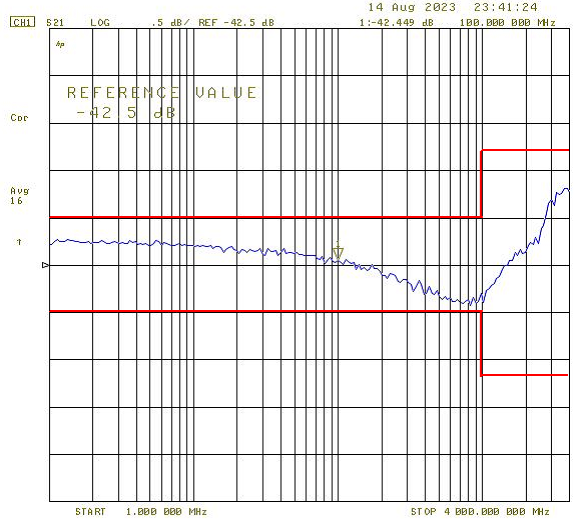

插入损耗
|
类 型 |
ESD校准静电靶 |
|
符 合 |
IEC/EN 6100-4-2 |
|
电 阻 |
1 Ω ± 1% |
|
传输阻抗 |
1 V/A, 0.1V/m @ 添加20dB衰减器 |
|
频率范围 |
DC – 4000MHz ； < ± 0.5dB @1GHz， < ± 1.2dB @4GHz， |
|
最大脉冲强度 |
± 30KV |
|
连接口 |
N型 |
|
尺寸 |
D 70 x H 40 mm |
|
重量 |
0.5 Kg |
|
铝箱尺寸 |
340 x 260 x 110 mm |
|
铝箱重量 |
2.1 kg |
|
质保 |
1年 |
|
标准配置 |
ESD静电靶、20dB衰减器、N-SMA线缆-100cm/RM141、同轴适配器、出厂校准证书、包装箱 |
