- 名称：TBSWR600K700驻波比电桥
- 厂商：TEKBOX
型号：TBSWR-600K700
描述：TBSWR600K700驻波比电桥用于使用BCI探头（替代法）进行EMC抗扰度测试装置中的正向/反向功率测量以及 HF（3MHz-30MHz）和 VHF（30MHz-300MHz）范围内的一般高功率应用。该电桥结合了定向电桥的宽频率范围和方向性以及定向耦合器的低插入损耗和功率处理能力
TBSWR600K700驻波比电桥
TBSWR600K700驻波比电桥用于使用BCI探头（替代法）进行EMC抗扰度测试装置中的正向/反向功率测量以及 HF（3MHz-30MHz）和 VHF（30MHz-300MHz）范围内的一般高功率应用。该电桥结合了定向电桥的宽频率范围和方向性以及定向耦合器的低插入损耗和功率处理能力

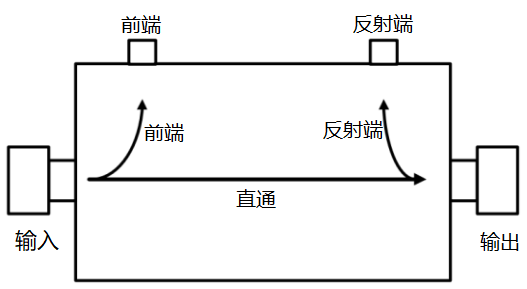

TBSWR-600K700的频率范围为200KHz至700MHz。高达50W的大功率处理能力可实现内联射频功率测量以及各种其他应用。频率范围内的插入损耗通常在0.7至1.5dB之间，明显小于VSWR电桥相关的7dB平均。
TBSWR600K700驻波比电桥
技术指标
|
频率范围 |
200KHz-700MHz |
|
方向性 |
600KHz-700MHz >20dB 10MHz-500MHz >30dB |
|
耦合性 |
300MHz – 700MHz @ -30dB ±0.5dB |
|
插入损耗 |
200KHz – 100MHz < 0.7dB 100MHz – 700MHz < 1.5dB |
|
最大功率 |
200KHz – 200MHz @ 50W（CW） 200MHz – 700MHz @ 40W（CW） *输出短路/开路@最大12.5W |
|
工作温度范围 |
-20℃ to +40℃ |
|
阻抗 |
50Ω |
|
端口匹配 |
>20dB |
|
RF接口（直通端口） |
N型-母头 |
|
RF接口（耦合端口） |
SMA-母头 |
|
尺寸 |
113 x 60 x 35 mm |
|
重量 |
290 g |
|
质保 |
1年 |
