- 名称：TBMA5有源鞭状天线9KHz-30MHz
- 厂商：TEKBOX
型号：TBMA5
描述：TBMA5有源鞭状天线9KHz-30MHz根据CISPR 16，天线设计用于9kHz–30 MHz频率范围内的辐射发射测量。天线具有高度为104 cm的杆，并提供足够高的灵敏度来进行CISPR 25或MIL-STD-461G/GJB151B中规定的辐射发射测量
TBMA5有源鞭状天线9KHz-30MHz根据CISPR 16，天线设计用于9kHz–30 MHz频率范围内的辐射发射测量。天线具有高度为104 cm的杆，并提供足够高的灵敏度来进行CISPR 25或MIL-STD-461G/GJB151B中规定的辐射发射测量
TBMA5由阻抗转换器、通用充电器、直径10mm棒、60cm × 60cm地平面和标准10pF校准适配器组成。此外，它还包括MIL-STD-461G要求的带铁氧体和接地设备的同轴电缆。阻抗转换器配备了¼“螺纹连接到传统的三脚架
天线系数
天线因子AF是一个与天线和频率相关的参数，用于将天线输出处测得的电压转换为相应的电场强度。
电场强度：E[dBμV/m] = V[dBμV] + AFE[dB/m]
式中AFE为电天线因子，单位为[dB/m]

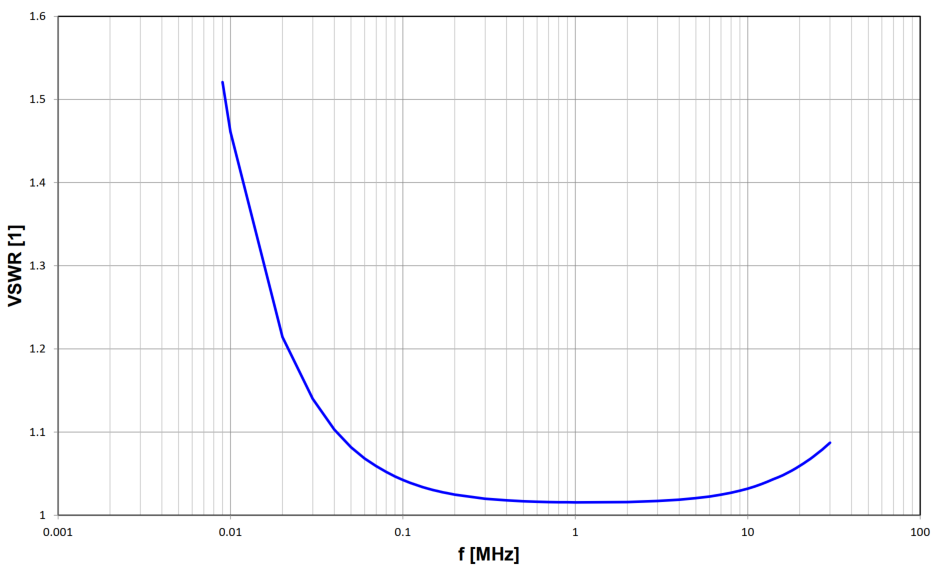

VSWR
技术指标
|
天线类型 |
鞭状天线 |
|
频率范围 |
9KHz – 30MHz |
|
天线系数（电场） |
+6 ~ +7 dB/m |
|
天线系数变化 |
＜ ± 0.8dB |
|
动态范围 |
118dB @ 1MHz，1KHz 带宽 |
|
电场最小测量 |
12 dBuV/m（4.0uV/m）@1MHz，1KHz 带宽 |
|
电场最大测量 |
130 dBuV/m （3.15V/m）@ 1dB 压缩 |
|
输出电压驻波比（VSWR） |
1.02 – 1.52（平均1.06）：1 |
|
测试标准 |
CISPR 25、MIL-STD-461G |
|
标称阻抗 |
50Ω |
|
接头 |
N型母 |
|
电池 |
6 x NiMH, AA |
|
电池使用时间 |
20 H |
|
充电器 |
ACS310 |
|
固定接口 |
1/4 螺口 |
|
阻抗变换器尺寸 |
185 x 210 x 65 mm，1.5 Kg |
|
包装箱 |
铝制，75 x 73 x 18 cm, 4 kg |
|
质保 |
1年 |
|
标准配置 |
天线、校准数据、说明书、线缆、转接头 |
