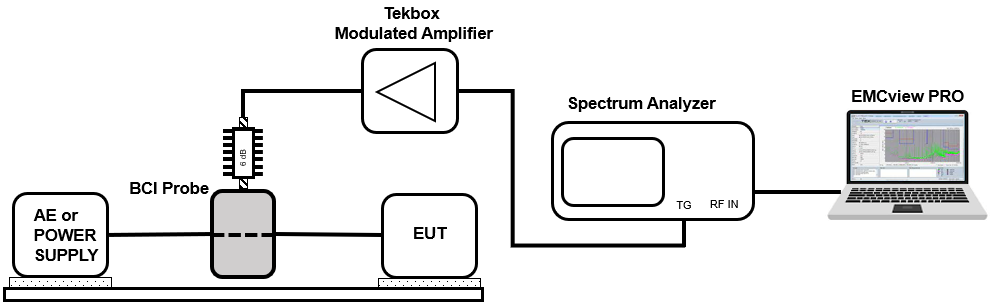

TBMDA-CDN25调制功率放大器100K-250M为经济实惠的预合规进行抗扰度测试提供了完整的解决方案:耦合去耦网络以及合适的校准适配器和150欧姆转换;BCI探头，合适的调制宽带功率放大器和EMCview PRO软件。采用第三方频谱分析仪和跟踪发生器作为信号源。

TBMDA-CDN25调制功率放大器100K-250MTBMDA-CDN25调制放大器为使用CDN探头和BCI探头进行100 kHz至250 MHz频率范围内的传导抗扰度测试提供了必要的功率、带宽和调制。该放大器设计用于由信号发生器或频谱分析仪的跟踪发生器驱动。在100 kHz至250 MHz的频率范围内，其1 dB压缩点可达25 W，可根据ISO/EN 61000-4-6生成类1、类2、类3和类X测试水平。内置的AM/PM调制器使跟踪发生器可以作为信号源使用。TBMDA-CDN25具有足够的增益，可以使用频谱分析仪跟踪发生器提供的0 dBm功率实现最大输出功率。

除了1 kHz, 80% AM外，TBMDA-CDN25还提供内置调制能力，可生成1 kHz, 50%占空比的PM信号。在PM模式下，TBMDA-CDN25还可以产生12.5%占空比的217 Hz信号，以模拟手机TDMA噪声。

1. 技术指标：

n 频率范围： 100KHz-250MHz

n 射频接口： N型 ，50Ω

n 小信号增益： 47dB@typ.

n 增益平坦度： 3.5dB @ 100KHz-250MHz@Pin=-3dBm

n 饱和输出功率@ 100 KHz / Pin = 0 dBm: 44.1 dBm (25.7 W) typ.

n 饱和输出功率@ 150 KHz / Pin = 0 dBm: 44.6 dBm (28.8 W) typ.

n 饱和输出功率@ 500 KHz / Pin = 0 dBm: 45.1 dBm (32.4 W) typ.

n 饱和输出功率@ 1 MHz / Pin = 0 dBm: 45.3 dBm (33.9 W) typ.

n 饱和输出功率@ 10 MHz / Pin = 0 dBm: 45.3 dBm (33.9 W) typ.

n 饱和输出功率@ 50 MHz / Pin = 0 dBm: 45.6 dBm (36.3 W) typ.

n 饱和输出功率@ 80 MHz / Pin = 0 dBm: 46.6 dBm (45.7 W) typ.

n 饱和输出功率@ 100 MHz / Pin = 0 dBm: 46.5 dBm (44.7 W) typ.

n 饱和输出功率@ 150 MHz / Pin = 0 dBm: 44.5 dBm (28.2 W) typ.

n 饱和输出功率@ 200 MHz / Pin = 0 dBm: 43.8 dBm (24 W) typ.

n 饱和输出功率@ 230 MHz / Pin = 0 dBm: 44.9 dBm (30.9 W) typ.

n 饱和输出功率@ 250 MHz / Pin = 0 dBm: 44.8 dBm (30.2 W) typ.

n 1dB输出压缩点@ 100 kHz: +43.7 dBm typ. (Pin: -5 dBm)

n 1dB输出压缩点@150 kHz: +44.1 dBm typ. (Pin: -4 dBm)

n 1dB输出压缩点@500 kHz: +44.6 dBm typ. (Pin: -3 dBm)

n 1dB输出压缩点@1 MHz: +45 dBm typ. (Pin: -3 dBm)

n 1dB输出压缩点@10 MHz: +45 dBm typ. (Pin: -2 dBm)

n 1dB输出压缩点@ 50 MHz: +45.6 dBm typ. (Pin: 1 dBm)

n 1dB输出压缩点@ 80 MHz: +46.5 dBm typ. (Pin: 1 dBm)

n 1dB输出压缩点@ 100 MHz: +46.5 dBm typ. (Pin: 0 dBm)

n 1dB输出压缩点@ 150 MHz: +42.9 dBm typ. (Pin: -4 dBm)

n 1dB输出压缩点@ 200 MHz: +42.2 dBm typ. (Pin: -4 dBm)

n 1dB输出压缩点@ 230 MHz: +44.1 dBm typ. (Pin: -3 dBm)

n 1dB输出压缩点@ 250 MHz: +43 dBm typ. (Pin: -4 dBm)

n 2次谐波@ 100 MHz, Pout=46dBm: < - 12 dBc typ.

n 2次谐波@ 100 MHz, Pout=40dBm: < - 15 dBc typ.

n 3次谐波@ 100 MHz, Pout=46dBm: < - 22 dBc typ.

n 3次谐波@ 100 MHz, Pout=40dBm: < - 22 dBc typ.

n 总谐波失真度

17.7% @100MHz, Pout=37dBm typ.

19.6% @100 MHz, Pout=40 dBm typ.

22.1% @100 MHz, Pout=43 dBm typ.

26.9% @100 MHz, Pout=46 dBm typ..

n 三阶截距点： +51 dBm, @100 MHz, Δ f = 2MHz, typ.

n 内部调制频率AM： 1 kHz±20％

n 内部调制频率PM： 1 kHz±20％，217 Hz±20％

n 占空比，PM： 50％±10％@1KHz；12.5％±20％@217Hz

n 供电电压： 110-240V @ AC

n 供电功耗： 108W @ 220V

n 工作温度： -20℃ ~ +50℃

n 最大输入功率： +3 dBm

n 尺寸重量： 32 x 28 x 13 cm, 5.7 kg
