- 名称：TBMDA7调制功率放大器1GHz-3GHz
- 厂商：TEKBOX
型号：TBMDA7
描述：TBMDA7调制功率放大器1GHz-3GHz旨在为电子模块和产品的抗扰度测试提供一种经济实惠的信号源。可以用于EMC抗扰度等等
概述

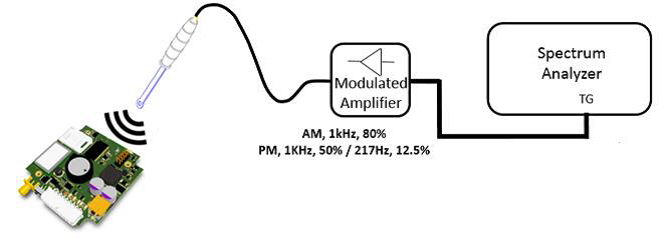

TBMDA7调制宽带驱动放大器至在为构建电子模块和产品的抗扰度测试提供廉价的信号放大器。工作频率在1GHz到3GHz内，主要是由频谱分析仪的跟踪源（TG）作为驱动或使用其他信号源作为驱动。它具有平均350 mW的1dB压缩点和平均500 mW的饱和输出功率，可以提高跟踪源的输出功率，以驱动我们的近场探头或TEM小室找到电子电路的敏感点。
驱动TBTC0时会产生高达150V/m CW和80V/m AM的场强，
驱动TBTC1时会产生80V/m CW和45V/m AM的场强，
驱动TBTC2时会产生40V/m CW和25V/m AM的场强，
驱动TBTC3时会产生27V/m CW和15V/m AM的场强。
在进行EMC抗扰度测试的测试信号可以是CW、AM或PM。同时，TBMDA7提供内置调制能力，可生成1 kHz AM或PM信号。在PM模式下，TBMDA7还可以产生占空比为12.5%的217 Hz信号，以模拟手机TDMA噪声。
|
应用： n 通用宽带射频放大器（增益模块） n 驱动近场探头/天线 n 驱动TEM小室
|
特点:
n 1GHz-3GHz宽频率范围
n CW波连续放大器（调制关闭）
n 1 kHz，80％AM调制
n 1 kHz，50％占空比脉冲调制
217 Hz，12.5％占空比脉冲调制增益
技术指标
频率范围： 1GHz-3GHz
射频接口： SMA ，50Ω
输入功率： -10dBm ~ - 8dBm
最大输入： -5dBm @连续，（最大：-3dBm）
谐波：< -10 dBc typ. @ 1.5 GHz
谐波：< -15 dBc typ. @ 1.5 GHz
内部调制频率AM： 1 kHz±10％
内部调制频率PM： 1 kHz±10％，217 Hz±20％
占空比，PM： 50％±10％@1KHz；12.5％±20％@217Hz
供电电压： DC - 5V ,800Ma @ 最大5.5V
供电接口： Mini-USB-C
工作温度： -20℃ ~ +50℃
