概述

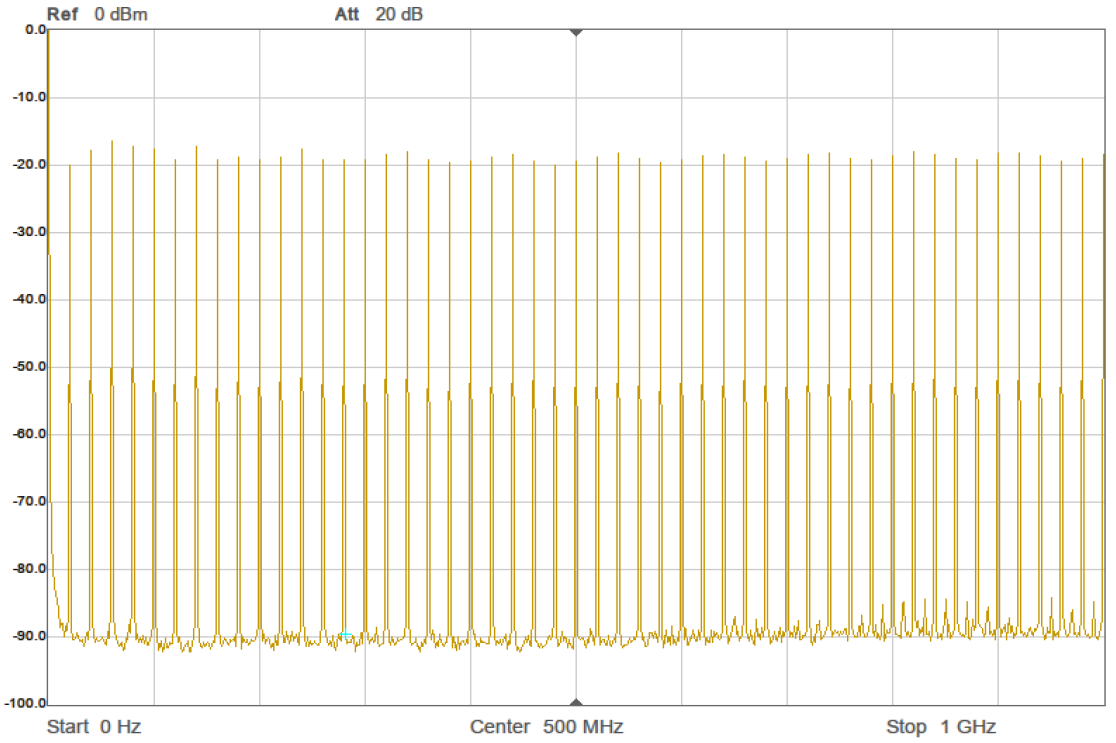

TBCG4是一款通用型谐波梳状信号发生器（梳状源），内置三种不同基频20MHz、10MHz、5MHz，可进行切换。它具有产生高达1GHz频率的平坦梳状频谱。采用USB-C接口供电，供电接口位于后面板。TBCG4梳状源的设计和特征是作为一种多功能的实验室工具，可用于测量电缆谐振、屏蔽效果、滤波器、串扰、EMC测试等。梳状发生器也可用作于宽带RF信号或具有快速上升时间的窄脉冲的通用源。
产品特点
USB-C接口供电
强信号高平坦度
小巧便携
多基频可切换
技术指标
|
基本频率 |
20MHz、10MHz、5MHz |
|
宽频 |
5MHz – 1GHz |
|
幅度 |
20MHz @ -19dBm / ±3dB |
|
10MHz @ -28dBm / ±3dB |
|
|
5MHz @ -38dBm / ±3dB |
|
|
频谱平坦度 |
＜ 10dB |
|
脉冲上升时间 |
＜ 300 ps |
|
接口 |
SMA, 50Ω |
|
工作电压 |
5V, USB-C |
|
功耗 |
120mA |
|
尺寸 |
56 × 81 × 33 mm |
|
重量 |
95g |
|
质保 |
1年 |
