- 名称：TBLM2 LISN Mate差共模分离器9KHz-110MHz
- 厂商：TEKBOX
型号：TBLM2
描述：TBLM2 LISN Mate差共模分离器9KHz-110MHz,TBLM2 是LISN 的共模/差模分离配套设备。
概述

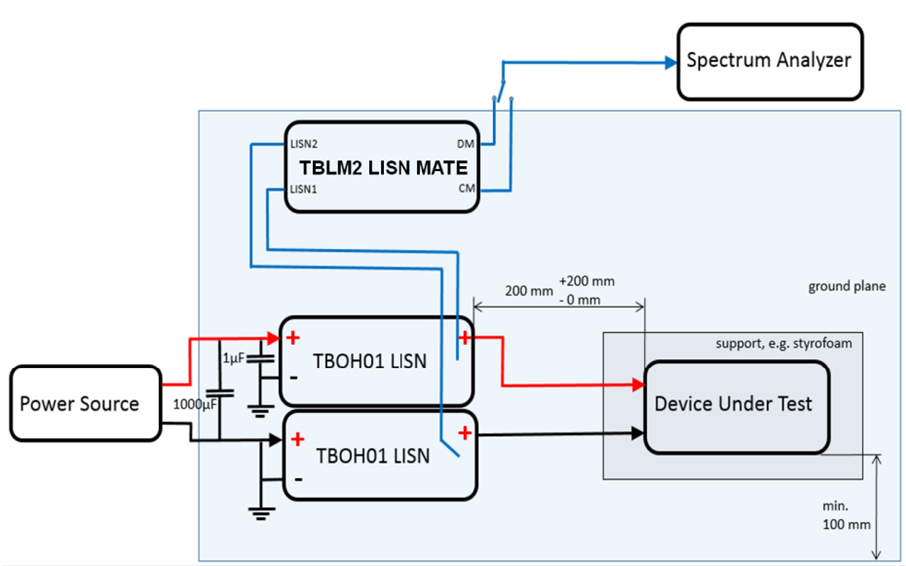

TBLM2是LISN的共模/差模分离配套设备。LISN Mate的LISN1接口连接到供电正线上LISN的输出，LISN接口连接到供电负线上的第二个LISN的输出端。LISN输出端的传导噪声信号是共模和差模噪声的总和。LISN Mate将其分为共模和差模组件，每个信号具有单独的BNC端口输出。TBLM2可以在9 kHz到110 MHz的频率范围内使用
应用
1. 传导骚扰测试
2. DM（差模）/ CM（共模）测量
技术指标
|
标称频率范围 |
150KHz – 110MHz |
|
|
可用频率范围 |
9KHz - 110MHz |
|
|
最大RF电平 |
27dBm |
|
|
最大DC电流 |
30mA |
|
|
端口阻抗 |
Z |LISN1、LISN2、CM| |
30-55Ω @ 150KHz-1MHz 50-60Ω @ 1MHz-30MHz 50-70Ω @ 30MHz-100MHz |
|
Z |DM| |
30-55Ω @ 150KHz-1MHz 40-50Ω @ 1MHz-30MHz 40-70Ω @ 30MHz-100MHz |
|
|
Z | LISN1 | |
LISN2 端口负载 |
|
|
Z | LISN2 | |
LISN1 端口负载 |
|
|
Zcm | LISN1 – LISN2 | |
25Ω @ 标称 |
|
|
Zdm | LISN1 – LISN2 | |
100Ω @ 标称 |
|
|
质保 |
|
1年 |
