- 名称：TBMA7对数周期天线150MHz-3GHz
- 厂商：TEKBOX
型号：TBMA7
描述：TBMA7对数周期天线150MHz-3GHz,TBMA7是一款经济实惠的对数周期测量天线，适用于辐射噪声EMC一致性预测试和通信测试也可通信天线使用。TBMA7的特点是在150 MHz至3000MHz的频率范围内，具有典型的对数周期测量天线的驻波比（VSWR）和天线因子（AF）。
概述
TBMA7对数周期天线150MHz-3GHz, TBMA7是一款经济实惠的对数周期测量天线，适用于辐射噪声EMC一致性预测试和通信测试也可通信天线使用。
TBMA7的特点是在150 MHz至3000MHz的频率范围内，具有典型的对数周期测量天线的驻波比（VSWR）和天线因子（AF）。
TBMA7是一款中等尺寸的对数周期天线，其辐射元件和支撑梁由铝合金制成。它配备了标准的N型母头连接器，并附带一个天线支架和安装适配器。安装适配器底部的标准1/4英寸螺纹使其很容易连接到大多数标准三脚架上。
产品特点
高性价比
高灵敏度
组装/拆卸简单
可用于接收和发射
|
应用 1. EMC辐射测试 2. 场强天线

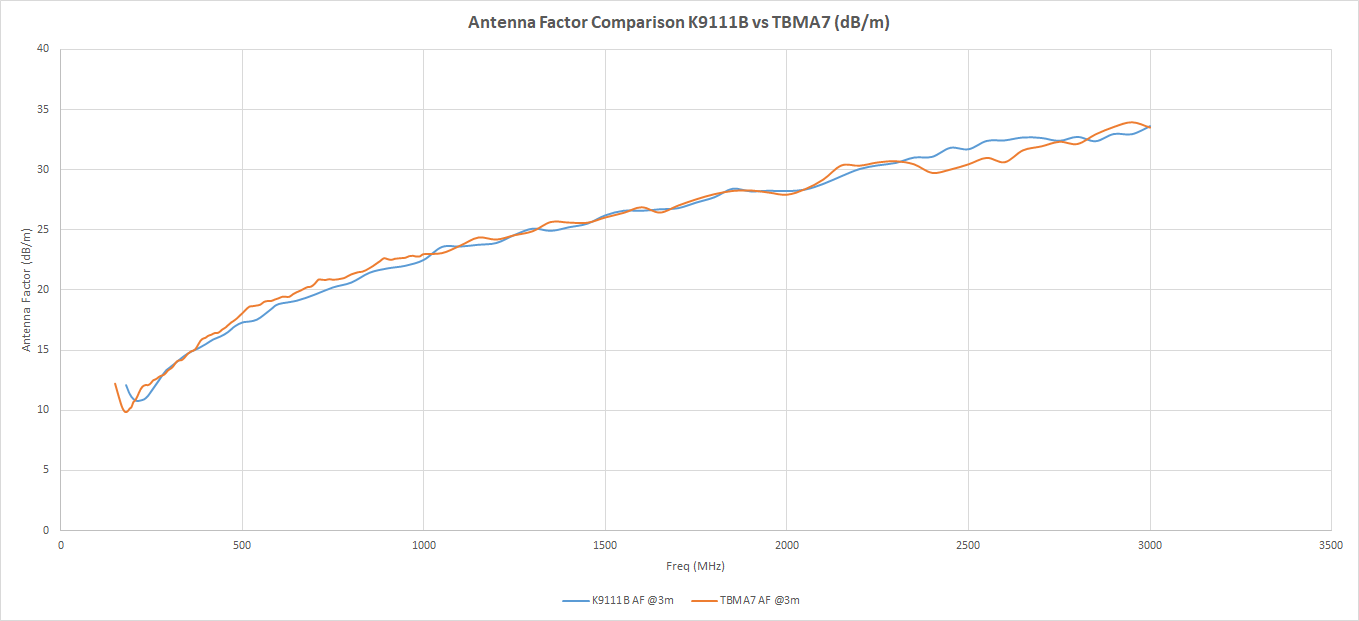

对数周期天线，TBMA7和K9111B AF（天线系数）对比
|
技术指标
|
类型 |
对数周期天线 |
|
频率范围 |
150MHz – 3GHz |
|
标称阻抗 |
50Ω |
|
接头 |
N型母 |
|
VSWR |
1.3 :1 @平均，< 2.1 :1全频段 |
|
增益 |
1.5 ~ 8 dBi @ 3m |
|
天线系数 |
10 ~ 34 dB/m @ 3m |
|
输入功率 |
130W @ 最大 |
|
尺寸 |
1133 x 940 x 100 mm |
|
重量 |
2.9 kg |
|
固定接口 |
1/4 螺口、22mm直径安装管、可倾斜适配器 |
|
质保 |
1年 |
|
标准配置 |
天线、适配器、转接头、包装箱 |
