- 名称：TBMA8双锥对数周期混合天线30MHz-3GHz
- 厂商：TEKBOX
型号：TBMA8
描述：TBMA8双锥对数周期混合天线30MHz-3GHz，TBMA8是一款经济实惠的复合型测量天线，结合了双锥天线和对数周期天线，覆盖频率范围30M至3GHz。适用于辐射噪声EMC一致性预测试和通信天线使用。
TBMA8的特点是在30 MHz至3000MHz的频率范围内，具有典型的复合型测量天线的驻波比（VSWR）和天线因子（AF）。
TBMA8是一款中等尺寸的复合型测量天线，其辐射元件和支撑梁由铝合金制成。它配备了标准的N型母头连接器，并附带一个天线支架和安装适配器。安装适配器底部的标准1/4英寸螺纹使其很容易连接到大多数标准三脚架上。
产品特点
高性价比
高灵敏度
组装/拆卸简单
可用于接收和发射

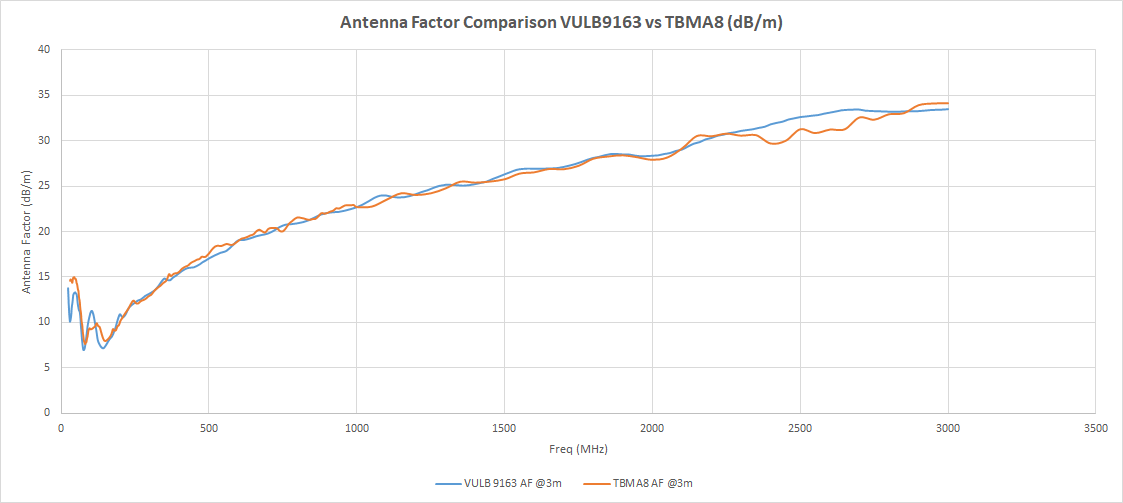

双锥对数周期复合天线TBMA8与VULB9163 AF（天线系数）对比
技术指标
|
类型 |
混合天线 |
|
频率范围 |
30MHz – 3GHz |
|
标称阻抗 |
50Ω |
|
接头 |
N型母 |
|
VSWR |
< 2.1 :1 @ F >80MHz |
|
增益 |
-15 ~ 8 dBi |
|
天线系数 |
8 ~ 34 dB/m |
|
输入功率 |
130W @ 最大 |
|
尺寸 |
1504 x 1183 x 558 mm |
|
重量 |
6.7 kg |
|
固定接口 |
1/4 螺口、22mm直径安装管、可倾斜适配器 |
|
质保 |
1年 |
|
标准配置 |
天线、适配器、转接头、包装箱 |
