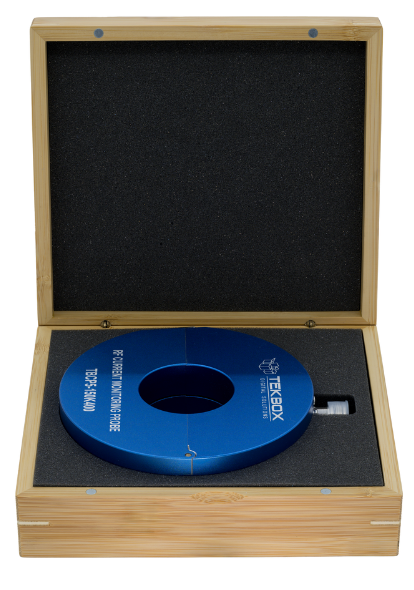

- 名称：TBCP5-150K400射频电流监测探头10Hz-500MHz 200A
- 厂商：TEKBOX
型号：TBCP5-150K400
描述：TBCP5-150K400射频电流监测探头10Hz-500MHz 200A，是一款卡扣式射频电流监测探头，扩展了 Tekbox 经济型测试设备的产品线。 该探头在150 kHz至400MHz范围内具有平坦的响应特性，并在10Hz至500MHz的频率范围内进行了特征化描述。TBCP5-150K400 专为需要极高磁饱和度的射频电流监测应用而设计。即使偏置电流高达200A，TBCP5-150K400 的跨阻抗特性也不会受到影响。
TBCP5-150K400射频电流监测探头10Hz-500MHz 200A，是一款卡扣式射频电流监测探头，扩展了 Tekbox 经济型测试设备的产品线。
该探头在150 kHz至400MHz范围内具有平坦的响应特性，并在10Hz至500MHz的频率范围内进行了特征化描述。TBCP5-150K400 专为需要极高磁饱和度的射频电流监测应用而设计。即使偏置电流高达200A，TBCP5-150K400 的跨阻抗特性也不会受到影响。
该探头在150 kHz至400MHz范围内具有平坦的响应特性，并在10Hz至500MHz的频率范围内进行了特征化描述。TBCP5-150K400 专为需要极高磁饱和度的射频电流监测应用而设计。即使偏置电流高达200A，TBCP5-150K400 的跨阻抗特性也不会受到影响。
1. 规格：
|
频率范围 |
10Hz-500MHz |
|
3dB带宽 |
150KHz-400MHz |
|
传输阻抗 |

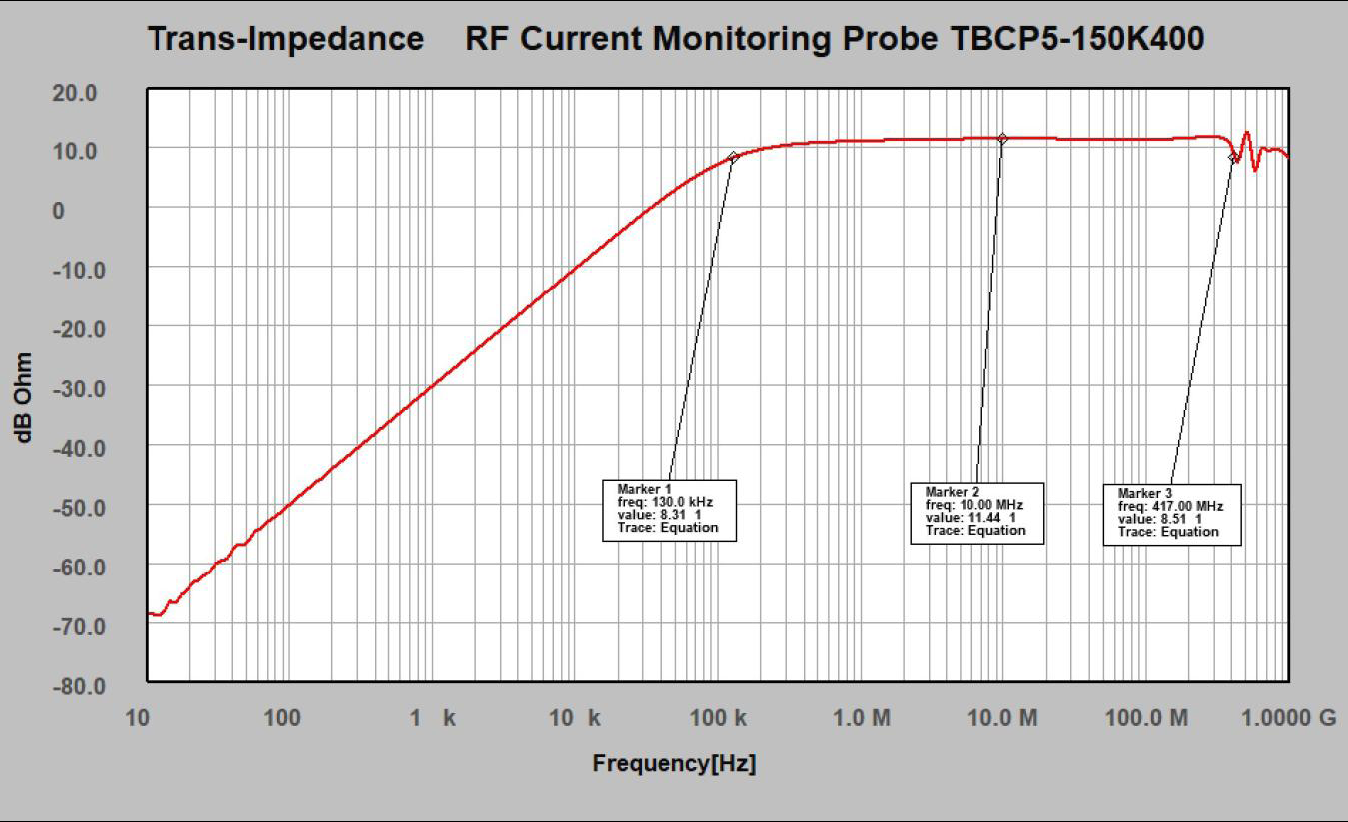

11dBΩ@平坦区域内（3.5Ω），典型值50Ω负载 |
|
插入阻抗 |
< 400mΩ 至 400MHz（串联测量方法） |
|
并联电容 |
< 1pF （直径10mm的同轴电缆） |
|
输出阻抗 |
50Ω （电阻匹配） |
|
最大偏置电流（DC-400KHz） |
200A （对跨阻抗无影响） |
|
最大初级电流（RF） |
2A |
|
最高温度 |
125℃ |
|
连接器 |
N-母 |
|
孔直径 |
46 mm |
|
外径 |
124 mm |
|
高度 |
36 mm |
|
重量 |
320 g |
