- 名称：TBRE101低频环形天线10Hz-1MHz
- 厂商：TEKBOX
型号：TBRE101
描述：TBRE101低频环形天线10Hz-1MHz是一种无源接收环形天线，用于MIL-STD-461G RE101 测试，以测量电子设备和子系统的辐射发射，包括应用中的电气电缆接口
TBRE101低频环形天线10Hz-1MHz
TBRE101是一种无源接收环形天线，用于MIL-STD-461G RE101 测试，以测量电子设备和子系统的辐射发射，包括应用中的电气电缆接口。

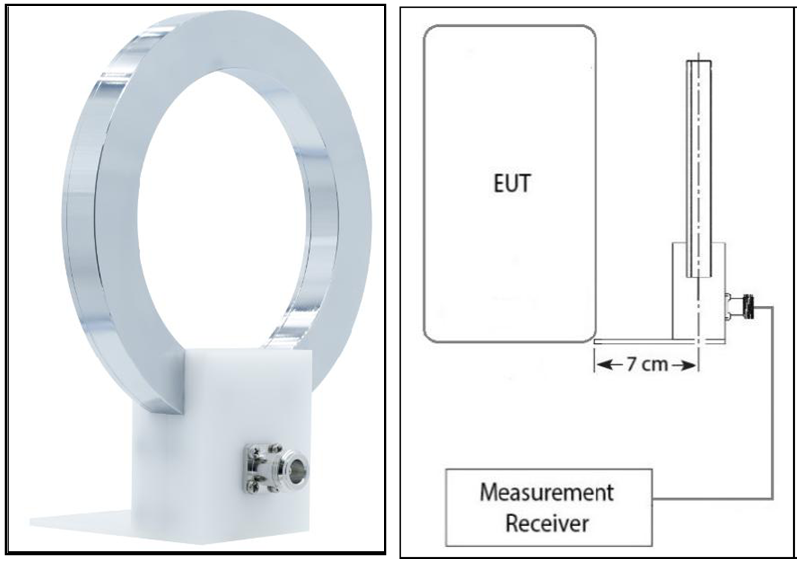

TBRE101用于测量距离被测设备（DUT）各侧7cm处的低频磁场发射。测试频率范围为30Hz至100 kHz。MIL-STD-461G 的第 5.17 节规定了测试设置和测量程序。
TBRE101由一个直径为13.3cm的线圈组成，线圈由36匝7股41AWG利兹线绕制，并置于屏蔽层内。线圈绕组的直流电阻为10 Ohms。该环形天线接收垂直于其平面的磁场辐射，并在其输出端口产生与B场/H场辐射强度成正比的电压信号。
选件TBCCP1-2K70 同轴射频电流监测探头（传感器），用于校准目的。其在9 kHz至30MHz频率范围内具有0dBΩ（1V/A）的平坦传输阻抗（负载为50Ω时）
TBRE101低频环形天线10Hz-1MHz
技术指标
|
天线类型 |
环形天线 |
|
频率范围 |
30Hz – 100KHz（10Hz-1MHz） |
|
测试标准 |
MIL-STD-461G / RE101 |
|
环径 |
13.3cm |
|
环结构 |
7股41 AWG利兹线绕36圈 |
|
回路线圈直流电阻 |
10Ω（标称） |
|
线圈自感 |
385µH |
|
标称阻抗 |
50Ω |
|
接头 |
N型母 |
|
天线转换系数 |
±3dB @与MIL-STD-461G标准中RE101验证相比 |
|
尺寸 |
10.62 x 15.2 x 19.1 cm |
|
重量 |
0.5 Kg |
|
质保 |
1年 |
|
标准配置 |
天线、校准数据、说明书 |
