- 名称：TBVNA-6000环路分析仪1Hz-6GHz
- 厂商：TEKBOX
型号：TBVNA-600
描述：TBVNA-6000环路分析仪1Hz-6GHz具备多种测量功能，能够对射频器件和组件进行详细分析。该仪器的带宽比为 1 : 6000000000，涵盖从音频到射频的测量应用。通过其全直流耦合有源VSWR电桥，即使在低至1Hz的测量中也能保持高精度。该仪器可同时使用四个独立测量通道，实现快速、精准的双端口测量。

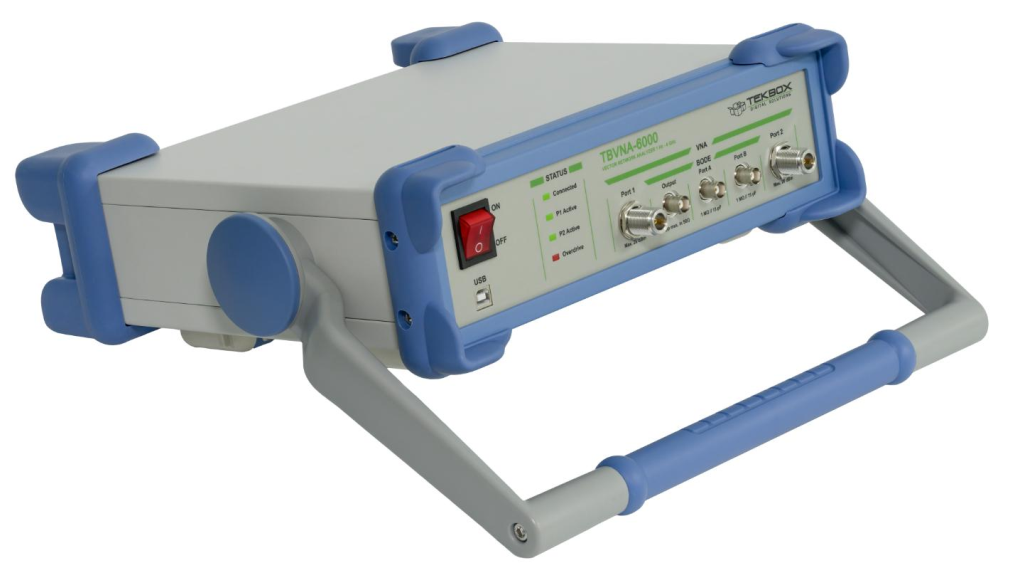

TBVNA-6000环路分析仪1Hz-6GHz
TBVNA-6000环路分析仪具备多种测量功能，能够对射频器件和组件进行详细分析。该仪器的带宽比为 1 : 6000000000，涵盖从音频到射频的测量应用。通过其全直流耦合有源VSWR电桥，即使在低至1Hz的测量中也能保持高精度。该仪器可同时使用四个独立测量通道，实现快速、精准的双端口测量。
分析软件具有丰富的工具，如频谱分析仪或示波器，使该仪器成为开发或测试应用中的多面手助手。
n TBVNA-6000频率范围1Hz-6.0GHz，分辨率0.1Hz.
n 信号发生器@无调制连续波1Hz-6.0GHz与0.1Hz的分辨率
n 60 MHz数字示波器@4通道、125Ms/s和14bit分辨率
n 1Hz-6GHz频谱分析仪，具有DC-60 MHz的明确频率范围，并支持高达6GHz的无杂散信号测量的有源边带抑制（在一定条件下）。
n 具有互相关的双通道频谱分析
n IQ流接收器与文件或以太网流能力。(GNU radio compatible /软件无线电)
n 功率扫描测量
n 射频宽带功率/电压测量
n THD分析仪（谐波失真分析）
n 相位噪声分析仪。
n 一般噪声和信号测量
n BODE增加了两个额外的高阻抗输入，1MOhm // 15Pf用于增益/相位测量和/或作为矢量电压表
n BODE增加了一个额外的高压信号输出（+/- 10V高阻抗和+/- 5V进入50欧姆），带宽为> 200 MHz（全功率）
TBVNA-6000环路分析仪1Hz-6GHz
矢量网络分析仪
|
测量参数 |
S11 , S12 , S21 , S22 |
|
测量通道 |
4通道 |
|
数据跟踪 |
任意数量的跟踪和图表 |
|
内存时序 |
四个完成的S参数存储 |
|
数据显示格式 |
矩形、极坐标和史密斯图、超过50种跟踪含税，包括时域和群延迟 |
|
扫描类型 |
线性和对数 |
|
扫描触发 |
连续、单次、保持 |
|
每次扫描的测量点数 |
2-100000 |
|
功率设置 |
1Hz-4GHz@ -5dBm至-80dBm,0.25dB步进 4GHz-6GHz@ -10dBm至-80dBm,0.25dB步进 |
|
数学跟踪 |
归一化，幅度，相位，对数，实数，图像，复杂，延迟；强大的方程编辑器对于用户定义的测量 |
|
De-embedding原位去嵌入 |
端口扩展，具有损失，延迟和Z0调整，完全去嵌入。 |
|
校准 |
SOLT（短路、开路、负载、直通）规范 |
|
校准类型 |
简单通过，1端口或完整的2端口，直流偏置校准 |
|
测量带宽 |
1Hz-200KHz可调 |
|
频率范围 |
1Hz-6GHz |
|
频率步进分辨率 |
0.1Hz |
|
设置 |
任意数量用户定义设置 |
|
输出信号幅度准确性 |
±1dB@-10dBm~-25dBm ±2dB@-25dBm~-80dBm |
|
轨迹噪音 |
3mdB @10KHz RBW, -5dBm |
|
测量速度 |
1.5ms / 频率点 @ 200KHz RBW |
|
频率精度 |
± 25ppm |
|
Port 1、Port2 阻抗/连接器 |
50Ω – DC耦合，N-母 |
|
RF输入回波损耗 |
- 20db到1.5 GHz更好，- 10db到6ghz更好 |
|
工作温湿度 |
0℃~-40℃，0%~80% RH， |
|
工作电压 / 功耗 |
100-120VAC/200-240VAC，50-60Hz切换、 最大30W |
|
链接方式 |
USB2.0, 全速 |
频谱分析仪、相位噪音分析仪
|
频率范围 |
1Hz-6GHz |
|
明确频率范围 |
1Hz-60MHz |
|
并行通道 |
2 |
|
分辨率带宽 |
0.1Hz-3MHz |
|
频率步进分辨率 |
0.1Hz |
|
频率精度 |
± 25ppm |
|
幅度精度 |
±1.5dB |
|
低杂散抑制（边带抑制） |
多频采样 |
|
频率点 |
任意 |
|
显示功能 |
RMS，最小，最大，平均，相互关系 |
|
最大线性输入功率 |
+20dBm |
|
相位噪音（低噪音模式）@300MHz |
＜-90dBc @ 100Hz 偏移 ＜-115dBc @ 1KHz 偏移 ＜-115dBc @ 10KHz 偏移 ＜-115dBc @ 100KHz 偏移 ＜-125dBc @ 1MHz 偏移 |
|
输入噪音电压 |
＜ 30nV/Sqrt(Hz)@F>10KHz |
信号发生器@连续波
|
频率范围 |
1Hz-6GHz |
|
频率步进分辨率 |
0.1Hz |
|
输出功率范围 |
-7dBm至-60dBm @ 1Hz-500MHz -5dBm至<-80dBm @ 500MHz-6GHz |
|
幅度精度 |
±2dB @ -15dBm至-25dBm ±2.5dB @ -25dBm至-40dBm ±3dB @ -40dBm至<-80dBm |
|
相位噪音（低噪音模式）@300MHz |
＜-90dBc @ 100Hz 偏移 ＜-115dBc @ 1KHz 偏移 ＜-115dBc @ 10KHz 偏移 ＜-115dBc @ 100KHz 偏移 ＜-125dBc @ 1MHz 偏移 |
示波器，电压表
|
分辨率 |
14bit（带CIC滤波器的最多16Bit） |
|
通道 |
4 |
|
输入范围 |
最大，±3V；±20V BODE |
|
内存 |
最大，8192点 |
|
低通滤波器 |
CIC，可调 |
|
采样范围（real） |
15 S/s – 125MS/s |
|
采用范围（Sin(x)/x) |
250 MS/s - 4 GS/s |
|
带宽 |
60 MHz (Nyquist), 500 MHz (real) |
|
协议分析 |
SPI，I²C，RS232 |
|
测量功能 |
24个测量功能，如RMS，周期… |
|
触发模式 |
边缘触发，脉冲触发，手动，自动，A>B |
|
触发延迟 |
0-1020个样本 |
|
输入 |
50Ω 单端，1 MOhm // 15 pF with Option BODE |
|
特殊 |
触发孔径和高频抑制滤波器 |
高阻抗输入
|
输入阻抗 |
1 MΩ // 15 pF |
|
频率范围 |
0-500MHz±20V和±5V范围，250MHz±0.5V范围 |
|
偏移 |
< 1mV |
|
电压范围 |
3 ranges: ±20V, ±5V, ±0.5 V |
BODE分析仪
|
测量参数 |
Absolute level P1, P2, PA, PB and all ratios like PB/PA,P2/P1 |
|
通道 |
4，P1/P2 50Ω；PA/PB 1MΩ |
|
数据显示格式 |
矩形和极坐标图，超过10个轨迹功能，包括时间组延迟。 |
|
扫描类型 |
线性、对数 |
|
扫描触发 |
连续、单次、保持 |
|
每次扫描的测量点数 |
2-100000 |
|
功率设置 |
1Hz-200MHz@+24dBm至-17dBm,0.1dB步进 200MHz-500MHz@+10dBm至-17dBm,0.1dB步进 |
|
数学跟踪 |
归一化，幅度，相位，对数，实数，图像，复杂，延迟；强大的方程编辑器对于用户定义的测量 |
|
测量带宽 |
1Hz-200KHz可调 |
|
频率范围 |
1Hz-500MHz |
|
频率步进分辨率 |
0.1Hz |
|
设置 |
任意数量用户定义设置 |
|
轨迹噪音 |
3mdB @10KHz RBW, -5dBm |
|
测量速度 |
1.5ms / 频率点 @ 200KHz RBW |
|
频率精度 |
± 25ppm |
|
Port 1、Port2 阻抗/连接器 |
50Ω – DC耦合，N-母 |
|
Port 1、Port2 范围 |
最大 0dBm |
|
RF输入回波损耗 |
< 1：1.5@10-30dB衰减，< 1:1.5@0-30dB增益 |
|
Port A、PortB 阻抗 |
1 MΩ//15pF |
|
Port A、PortB 电压范围 |
±20V, ±5V, ±0.5 V |
|
Port A、PortB 连接 |
BNC |
